TKE 943

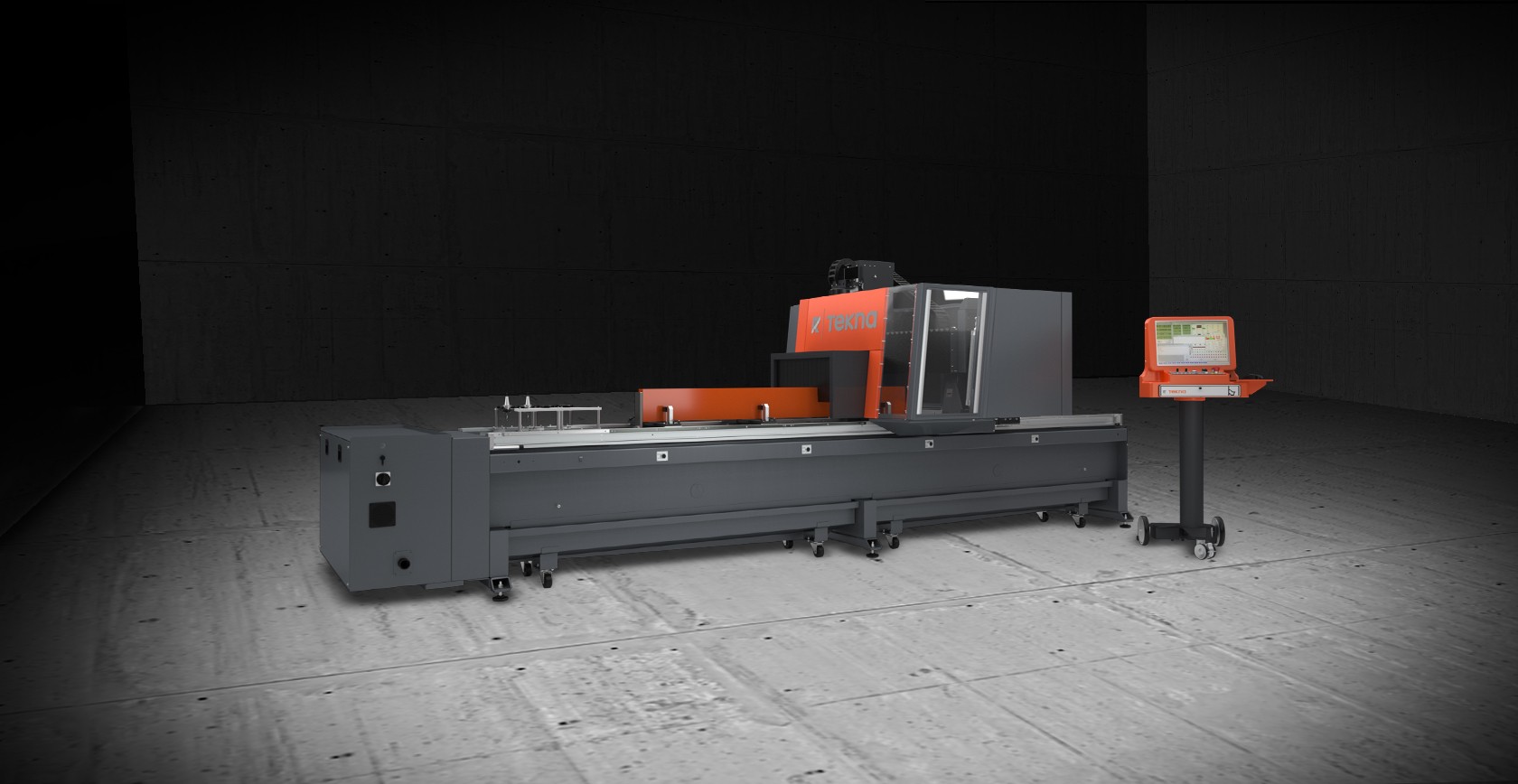

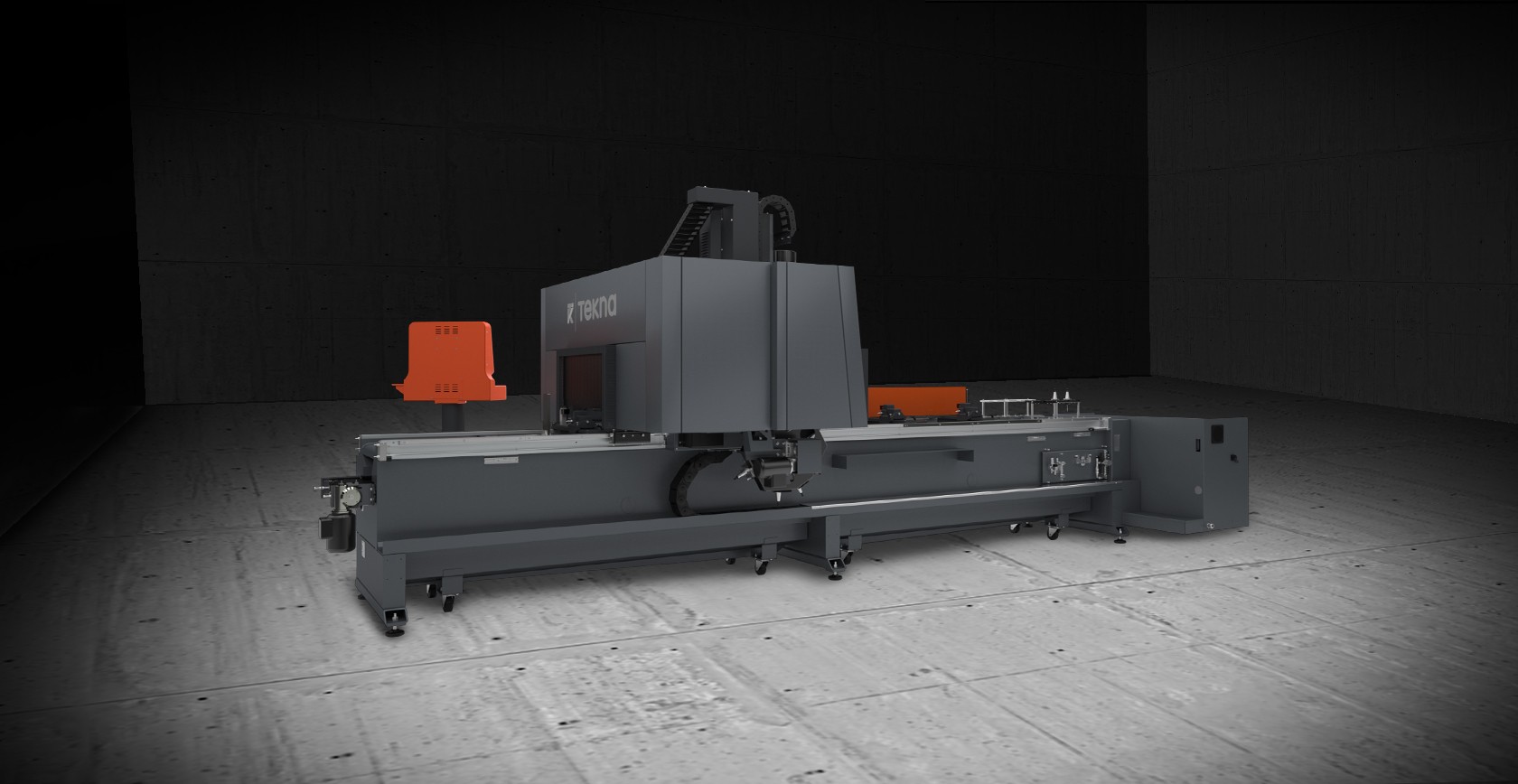

Centro di lavoro a 3 assi CNC a portale mobile, realizzato per eseguire lavorazioni di foratura, fresatura e filettatura su barre o pezzi di alluminio, leghe leggere in genere e acciaio. La parte mobile della macchina è costituita da un portale dotato di motorizzazione a cremagliera di precisione. L’elettromandrino con potenza di 5,5 kW e con attacco utensili ISO 30, permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. È possibile utilizzare la macchina in modalità pendolare (mod. 7000), metodo di lavoro che permette di ridurre al minimo i tempi di fermo macchina, poiché si può eseguire il cambio pezzo (carico/scarico) in tempo “mascherato”. Inoltre è possibile la lavorazione di pezzi differenti e tra le due aree di lavoro. Il magazzino utensili automatico è disponibile in una soluzione fissa a bordo macchina con 4/8 posti, indicata per lavorazioni monopezzo. In alternativa è disponibile un magazzino con 8 posti a bordo carro, ideale per consentire un cambio utensile rapido e adatto alla modalità pendolare. È dotato di una carterizzazione del portale che, oltre a proteggere l’operatore, consente di ridurre l’impatto acustico ambientale.

Dati Tecnici arrow_drop_down
CORSE ASSI
ASSE Z (verticale) (mm)
550
ASSE Y (trasversale) (mm)
1070
ASSE X (longitudinale) (mm)
4000 ; 7000
ELETTROMANDRINO
Raffreddamento ad aria con elettroventola

Cono attacco utensile (speciale Tekna)
ISO 30
Coppia massima (Nm)
13.5
Velocità massima (giri/min)
24000
Potenza massima in S1 (kW)
8.5
MAGAZZINI UTENSILI AUTOMATICI (versione 4.000)
Magazzino utensili automatico a 12 posti a bordo carro (**)

Numero unità angolari caricabili nel magazzino automatico
2
Dimensione massima utensili caricabili nel magazzino a revolver (mm)
Ø = 180 ; L = 200
Dimensione massima utensili caricabili nel magazzino a 7 posti (mm)
Ø = 180 ; L = 200
Numero unità angolari caricabili nel magazzino a 7 posti
2
Magazzino utensili a 7 posti fisso sinistro

Dimensione massima utensili caricabili nel magazzino a 4 posti (mm)
Ø = 120 ; L = 180
Magazzino utensili aggiuntivo a 4 posti fisso sinistro

Magazzino utensili a 4 posti fisso sinistro

MAGAZZINO UTENSILI AUTOMATICO (versione 7.000)
Dimensione massima utensili caricabili nel magazzino a revolver (mm)
Ø = 180 ; L = 200
Numero unità angolari caricabili nel magazzino automatico
2
Magazzino utensili automatico a 12 posti a bordo carro (**)

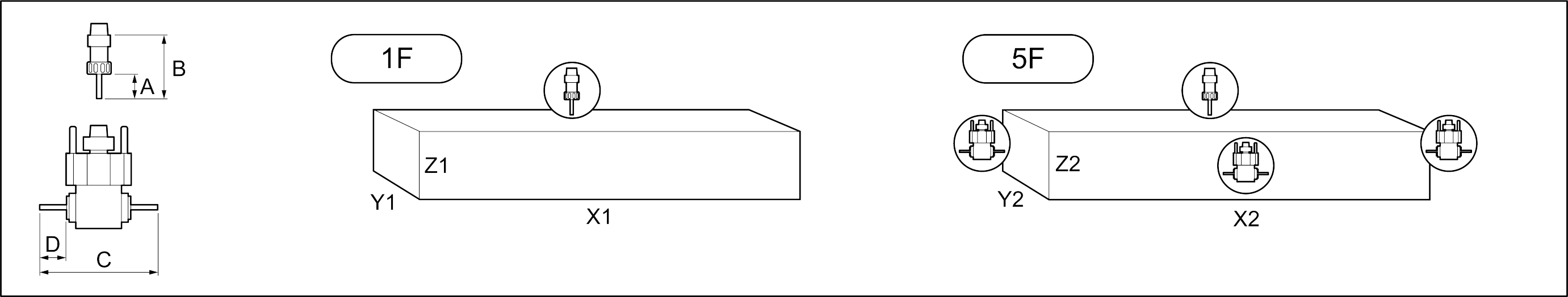

FACCE LAVORABILI
Con testina angolare (facce laterali, testate)
2 + 2
Con utensile diretto (faccia superiore)
1
CAPACITÀ DI MASCHIATURA (con maschio su alluminio e foro passante)
Con compensatore
M8
FUNZIONALITÀ DI BASE
Presetting tool device: misurazione automatica lunghezza utensili in macchina

Funzionamento pendolare statico (solo modello TKE 943-7000)

Lavorazione multipezzo

Lavorazione oltremisura, fino al doppio della massima lunghezza nominale in X

Lavorazione di due profili in parallelo (*)

POSIZIONAMENTO PROFILO
Battute laterali riferimento pezzo manuali a scomparsa

Battute laterali riferimento pezzo fisse
2
SICUREZZE E PROTEZIONI
Sistema di barriere fotoelettriche per protezione accesso zona di lavoro

Recinzione metallica di protezione su due lati

Cabina di protezione locale

BLOCCAGGIO PEZZO
Sistema di gestione separata delle morse per lavorazione multipezzo

Dimensione massima in Y del pezzo bloccabile in morsa con 2 terminali standard da 40 mm per lavorazioni su tre facce (mm)
360
Doppio pressore orizzontale su morse pneumatiche per lavorazione di due profili in parallelo

Posizionamento morse manuale

Dimensione massima in Y del pezzo bloccabile in morsa standard (mm)
450
Numero massimo morse per zona (modello TKE 943-7000)
8
Numero massimo morse pneumatiche (4.000 – 7.000)
12 – 16
Numero standard morse pneumatiche (4.000 – 7.000)
4 – 8
Incluso
disponibile
Misuratore dimensionale profilo

La macchina può essere dotata opzionalmente di un dispositivo elettronico che permette la correzione in automatico degli errori dimensionali in lunghezza, larghezza ed altezza del pezzo. In questo modo le caratteristiche di precisione della macchina non vengono influenzate dalle differenze tra dimensioni teoriche e reali del pezzo in lavorazione. Questo dispositivo esegue con precisione la tastatura del pezzo grezzo in più posizioni, per consentire la correzione delle lavorazioni lungo tutta la sua lunghezza, anche in caso di profili deformati o svergolati.

Acciaio TKE 943 Misuratore dimensionale profilo Tekna
Acciaio TKE 943 Morse Tekna

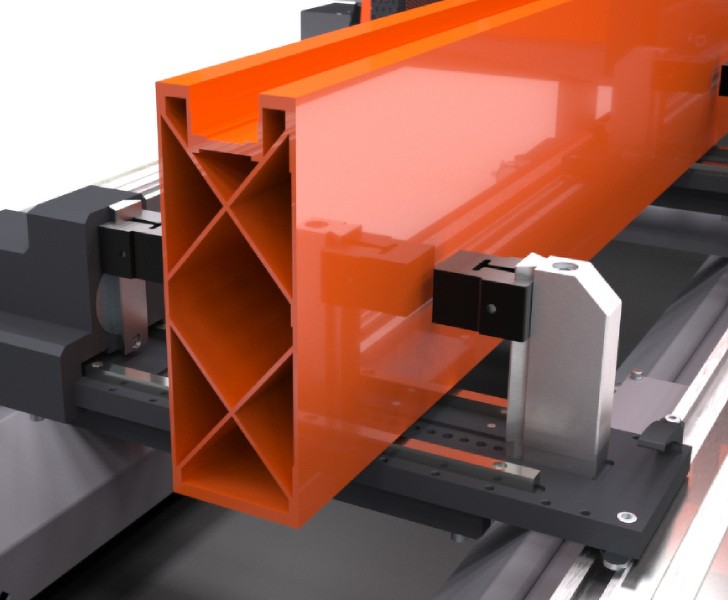

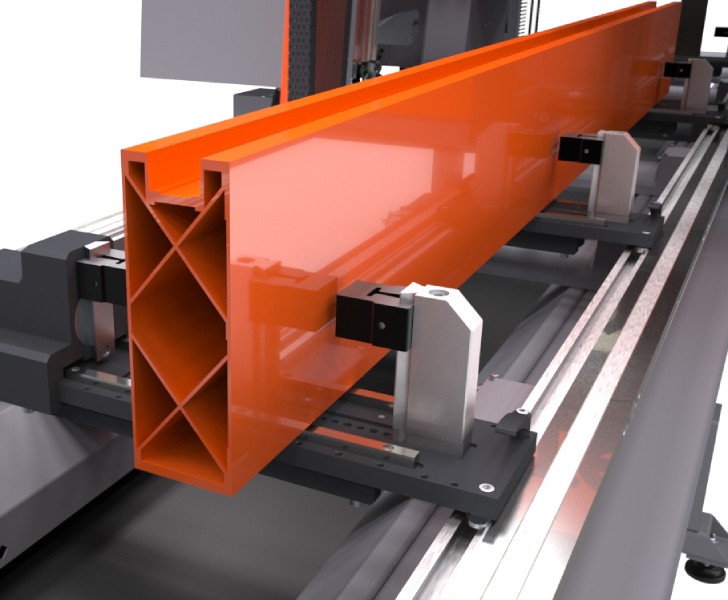

Morse

Il gruppo morsa è in grado di garantire il corretto e sicuro bloccaggio di profili in alluminio, acciaio e leghe leggere. La dimensione delle morse, unita all’ampia corsa in Y dell’elettromandrino permette a questa macchina di lavorare profili di notevoli dimensioni per ogni tipo di applicazione civile o industriale. Ogni gruppo scorre sul piano della macchina, il posizionamento è manuale. È possibile montare in modo rapido e preciso controsagome che rendono la macchina estremamente versatile. Il gruppo morsa è disponibile opzionalmente in versione a doppio pressore, per lavorare due profili in parallelo.

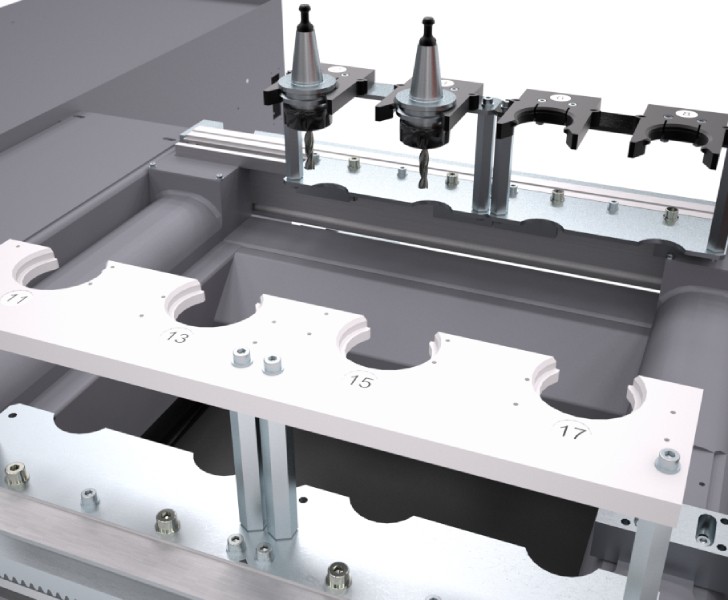

Magazzino utensili

Il magazzino portautensili automatico è previsto in due differenti configurazioni. La prima prevede uno o due magazzini fissi da 4 posti installati sul lato sinistro della macchina ed è specifica per il funzionamento su una singola area di lavoro in modalità mono o multipezzo. La seconda configurazione esclude o integra i magazzini fissi e prevede un magazzino automatico con 12 posti installato a bordo del carro che si muove sull’asse X. Questa soluzione, necessaria per eseguire lavorazioni in modalità pendolare (solo mod. 7.000 mm), consente di ridurre considerevolmente i tempi di cambio utensile aumentando di conseguenza produttività ed efficienza della macchina.

Acciaio TKE 943 Magazzino utensili Tekna
Acciaio TKE 943 Elettromandrino Tekna

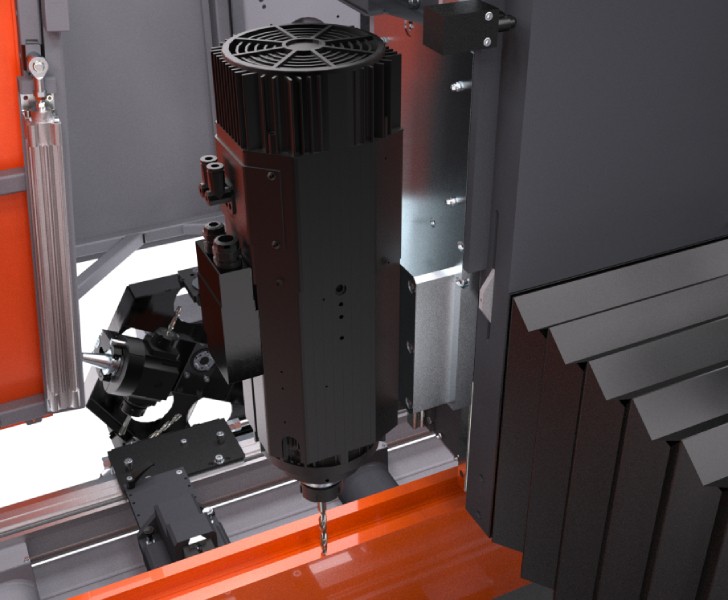

Elettromandrino

L’elettromandrino da 5,5 kW in S1 è dotato di cambio automatico dell’utensile e di raffreddamento ad aria con elettroventola. Grazie a un alto valore di coppia, consente di eseguire anche lavorazioni pesanti tipiche del settore industriale. Può essere impiegato sia su alcune tipologie di estrusi d’acciaio che su profili di alluminio grazie alla disponibilità di un impianto di lubrificazione a micronebbia ad emulsione d’olio oppure, opzionalmente, con olio a diffusione minimale.

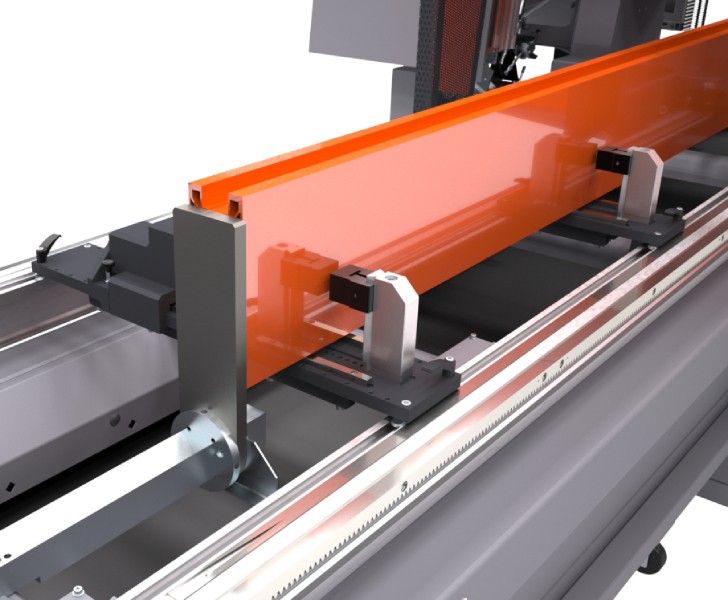

Posizionamento profilo

La macchina è corredata di due robuste e precise battute di riferimento manuali a scomparsa, che permettono di lavorare uno o due profili in modalità multipezzo o pendolare (solo modello 7.000). Per posizionare con precisione i pezzi sul piano di lavoro è disponibile anche un sistema laser che legge la presenza di ciascun profilo e ne consente il riferimento senza necessità di battute meccaniche.

Acciaio TKE 943 Posizionamento profilo Tekna
