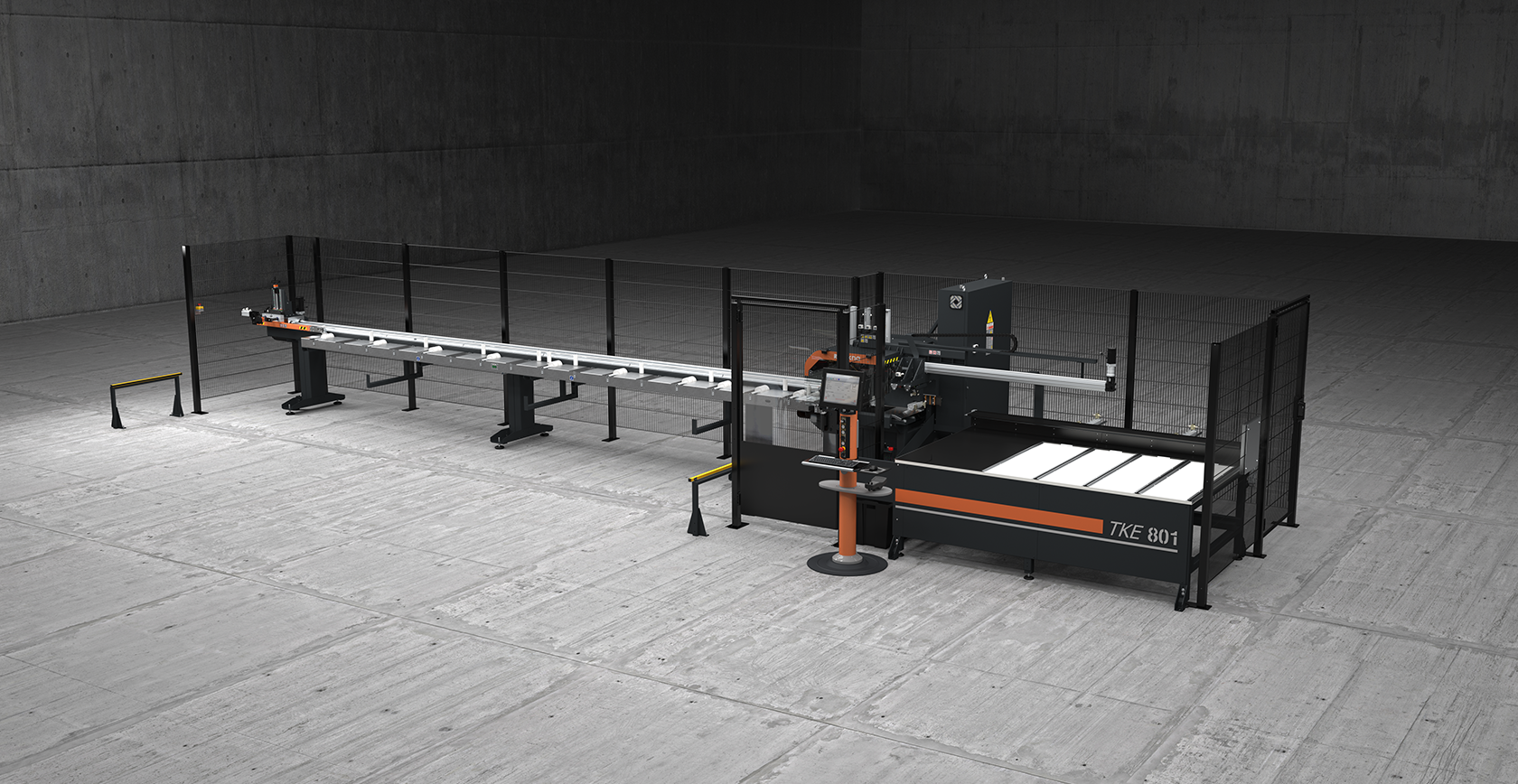

TKE  801

Centro di taglio automatico, con lama frontale a CNC, a 3 assi controllati, dedicato al taglio di profili in alluminio, PVC e leghe leggere in genere. Esegue in automatico liste di taglio predefinite ed ottimizzate. Può eseguire il taglio spuntato su entrambi i lati del profilo. Questa macchina è prevista per eseguire tagli con angolazioni da 45° a 135°, carico manuale e magazzino di scarico automatico sul lato opposto. Il magazzino di scarico pezzi è dotato di un sistema automatico di ribaltamento e traslazione che consente di lavorare in modo continuativo, riducendo il tempo ciclo. Inoltre Il magazzino consente l’accumulo dei pezzi finiti mentre un sensore, che segnala il magazzino pieno. Configurabile con unità di foratura orizzontali o verticali personalizzabili per lavorazioni automatiche specifiche.

Dati Tecnici arrow_drop_down
CORSE ASSI
ASSE U (alimentatore) (mm)
7.500
ASSE X (estrattore) (mm)
1.000
ASSE B (angolazione lama) (secondo versione)
45° ÷ 135°; 22°30’ ÷ 157°30’
UNITÀ DI CARICO: POSIZIONAMENTO PROFILO
Rulliera di carico

Lunghezza max. profilo caricabile (mm)
6.850
Larghezza max. profilo caricabile (mm)
190
Lunghezza minima teorica di taglio (mm)
0
Sezione minima profilo lavorabile (mm)
30 x 30
UNITÀ DI TAGLIO
Lama al Widia (mm)
Ø = 550
Predisposizione per aspiratore

Potenza motore lama "trifase" (kW)
3
Sistema di lubrificazione ad olio a diffusione minimale

Avanzamento lama oleo-pneumatico

DIAGRAMMA DI TAGLIO
UNITÀ DI SCARICO
Banco di scarico con estrattore automatico

Lunghezza max scaricabile in automatico su banco di scarico standard (mm)
2.500
SICUREZZE E PROTEZIONI
Protezione zona taglio integrale a comando pneumatico

BLOCCAGGIO PEZZO
Morse verticali pneumatiche
3
Riduzione pressione morse con manometro

Morsa orizzontale pneumatica

Incluso
disponibile
Alimentatore barre

Il sistema a controllo numerico (CNC) di posizionamento barre, estremamente rapido e preciso, prevede una pinza per il bloccaggio del profilo e la possibilità di regolare manualmente la posizione. La trasmissione del movimento avviene su cremagliera, tramite un riduttore a gioco ridotto per mantenere gli alti standard di precisione garantiti dal CNC. Lo scorrimento dell’alimentatore avviene su barre cementate e temprate, tramite manicotti a sfera.

Alluminio TKE 801 Alimentatore barre Tekna
Alluminio TKE 801 Controllo Tekna
Controllo

L’interfaccia operatore con display 15" touchscreen è dotata di connessione via rete, porte USB e lettore floppy per una facile comunicazione con l’esterno. Dispone inoltre di pulsantiera integrata, mouse e tastiera, predisposizione per l’istallazione di una stampante per etichette e per il collegamento con una pulsantiera remota. Il controllo è gestito dal sistema operativo Windows sul quale sono installati i software Job e Blade: Job è predisposto per l’editor commesse e per l’ottimizzazione delle liste di taglio, Blade, che affianca Job, controlla la condotta della macchina e gestisce le lavorazioni.

Estrattore

L’estrattore gestito da CNC blocca il pezzo durante la fase di lavorazione e, una volta finito,lo trasla dalla zona di taglio al magazzino di scarico mantenendolo in fasatura per agevolare le successive fasi di lavorazione. La trasmissione del movimento avviene tramite una cinghia dentata, e il sicuro immorsaggio del pezzo è garantito da cilindri pneumatici.

Alluminio TKE 801 Estrattore Tekna
Alluminio TKE 801 Modulo di taglio Tekna
Modulo di taglio

Il modulo di taglio è costituito da una troncatrice monotesta frontale ad attuazione oleopneumatica, dotata di lama da 550 mm ad ampio settore di taglio: da 45° a 135° (da 22°30’ a 157°30’ opzionale). Il settaggio degli angoli di taglio è completamente automatico e gestito da CNC.

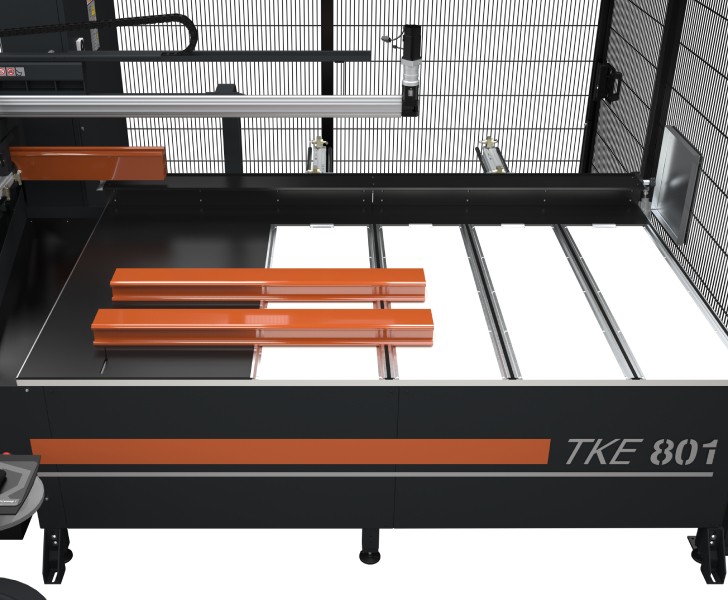

Magazzino di scarico

Il magazzino di scarico pezzi è dotato di un sistema automatico di ribaltamento e traslazione che consente di lavorare in modo continuativo, riducendo il tempo ciclo. Inoltre Il magazzino consente l’accumulo dei pezzi finiti mentre un sensore, che segnala il magazzino pieno, presidia la funzionalità del sistema.

Alluminio TKE 801 Magazzino di scarico Tekna
Alluminio TKE 801 Stampante di etichette Tekna
Stampante di etichette (Opzionale)

La stampante industriale di etichette consente di identificare ogni profilo tagliato con caratteristiche identificative provenienti dalla lista di taglio. Inoltre la stampa del codice a barre consente una facile identificazione del profilo stesso, particolarmente utile per le successive fasi di lavorazione su Centri di Lavoro o su linee di assemblaggio assistito.
