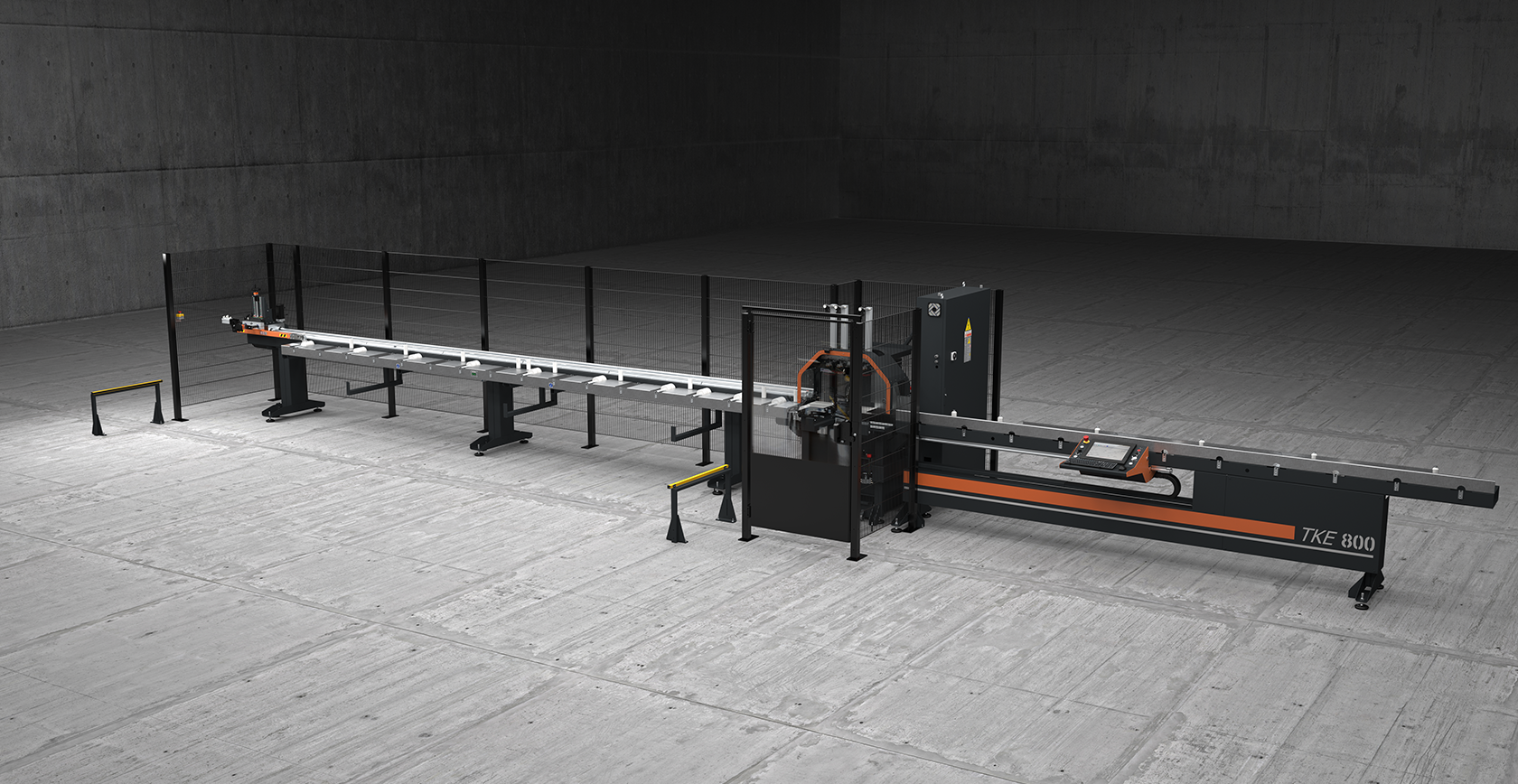

TKE 800

Centro di taglio semiautomatico, con lama frontale a CNC, a 2 assi controllati, dedicato al taglio di profili in alluminio, PVC e leghe leggere in genere. Esegue in automatico liste di taglio predefinite ed ottimizzate. Questa macchina è prevista per eseguire tagli con angolazioni da 45° a 135° oppure da 22°30’ a 157°30’. Configurabile con unità di foratura orizzontali o verticali personalizzabili per lavorazioni automatiche specifiche. La lavorazione è in linea, i pezzi vengono caricati dalla parte dell’alimentatore e lo scarico manuale avviene sul lato opposto.

Dati Tecnici arrow_drop_down
CORSE ASSI
ASSE U (alimentatore) (mm)
7500
ASSE B (angolazione lama) (secondo versione)
45° ÷ 135°; 22°30’ ÷ 157°30’
UNITÀ DI CARICO: POSIZIONAMENTO PROFILO
Alimentatore di carico fino a 7.500 mm con pinza di presa regolabile

Rulliera di carico (TKE 800 - 801)

Lunghezza max. profilo caricabile TKE 800 - 801 (mm)
6850
Larghezza max. profilo caricabile TKE 800 - 801 (mm)
190
Lunghezza minima teorica di taglio (mm)

Dispositivo di ribaltamento pezzo a 90° in fase di carico

Sezione minima profilo lavorabile (mm)
30 x 30
UNITÀ DI TAGLIO
Lama al Widia (mm)
Ø = 550
Avanzamento lama oleo-pneumatico

Sistema di lubrificazione ad olio a diffusione minimale

Potenza motore lama "trifase" (kW)
3
Predisposizione per aspiratore

UNITÀ DI SCARICO
Scarico su rulliera su lato opposto al lato di carico (TKE 800)

SICUREZZE E PROTEZIONI
Protezione zona taglio integrale a comando pneumatico

Recinzione di protezione metallica su tre lati

BLOCCAGGIO PEZZO
Riduzione pressione morse con manometro

Morse verticali pneumatiche
3
Morsa verticale aggiuntiva

Morsa orizzontale aggiuntiva

Coppia di morse orizzontali pneumatiche con riduttore di pressione corredato di manometro

ACCESSORI
Unità di foratura verticale

Unità di foratura orizzontale

Predisposizione collegamento stampante per etichette

Stampante per etichette velocità 150 mm/sec

Stampante per etichette con spellicolatore velocità 150 mm/sec

UNITÀ DI COMANDO E CONTROLLO (TKE 800)
Armadio elettrico ventilato

Pannello pneumatico

CNC-PC con processore Intel®

Display grafico a colori LCD-TFT da 12"

Tastiera

Memoria RAM di 256 Mb

Incluso
disponibile
Alimentatore barre

Il sistema a controllo numerico (CNC) di posizionamento barre, estremamente rapido e preciso, prevede una pinza per il bloccaggio del profilo e la possibilità di regolare manualmente la posizione.

La trasmissione del movimento avviene su cremagliera, tramite un riduttore a gioco ridotto per mantenere gli alti standard di precisione garantiti dal CNC. Lo scorrimento dell’alimentatore avviene su barre cementate e temprate, tramite manicotti a sfera.

Alluminio TKE 800 Alimentatore barre Tekna
Alluminio TKE 800 Controllo Tekna

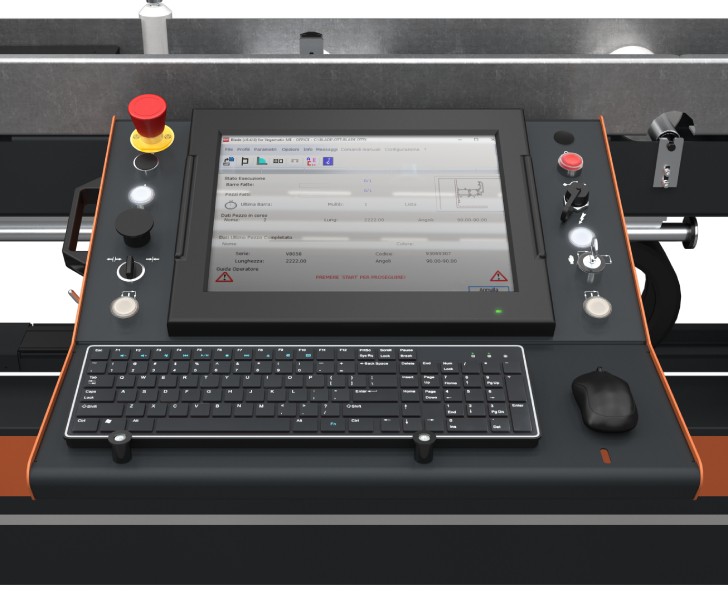

Controllo

L’interfaccia operatore con display LCD a colori è dotata di connessione via rete, porte USB. Dispone inoltre di pulsantiera integrata, tastiera e mouse. Possibilità di installare la stampante per etichette. Il controllo è gestito dal sistema operativo Windows sul quale sono installati i software Job e Blade: Job è predisposto per l’editor commesse e per l’ottimizzazione delle liste di taglio, Blade, che affianca Job, controlla la condotta della macchina e gestisce le lavorazioni.

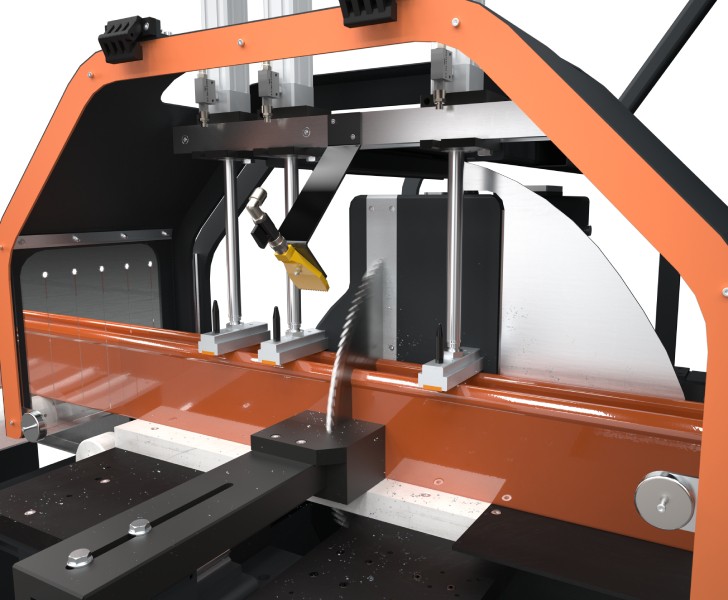

Modulo di taglio

Il modulo di taglio è costituito da una troncatrice monotesta frontale ad attuazione oleopneumatica, dotata di lama da 550 mm ad ampio settore di taglio: da 45° a 135° (da 22°30’ a 157°30’ opzionale). Il settaggio degli angoli di taglio è completamente automatico e gestito da CNC.

Alluminio TKE 800 Modulo di taglio Tekna
Alluminio TKE 800 Rulliera di scarico Tekna

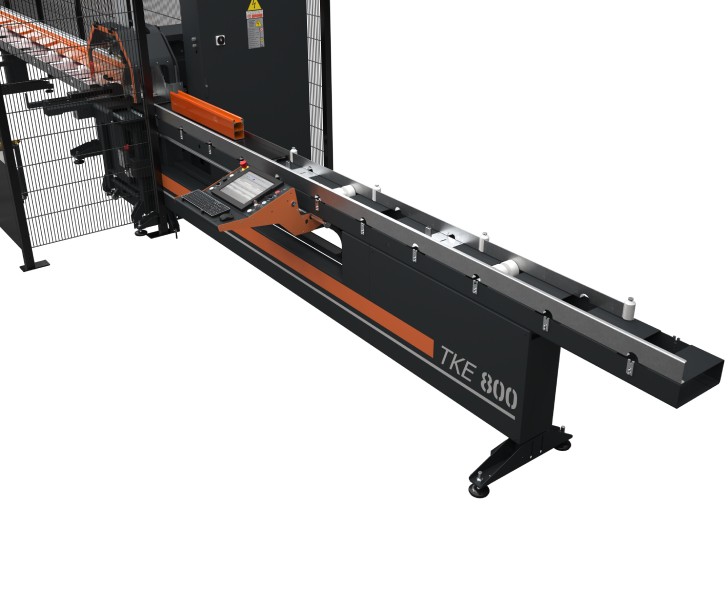

Rulliera di scarico

TKE 800 carica i profili sulla rulliera di sinistra e li scarica dalla rulliera di destra. La lavorazione in linea consente di limitare la traslazione del profilo sul piano di lavoro e di ridurre i tempi ciclo.

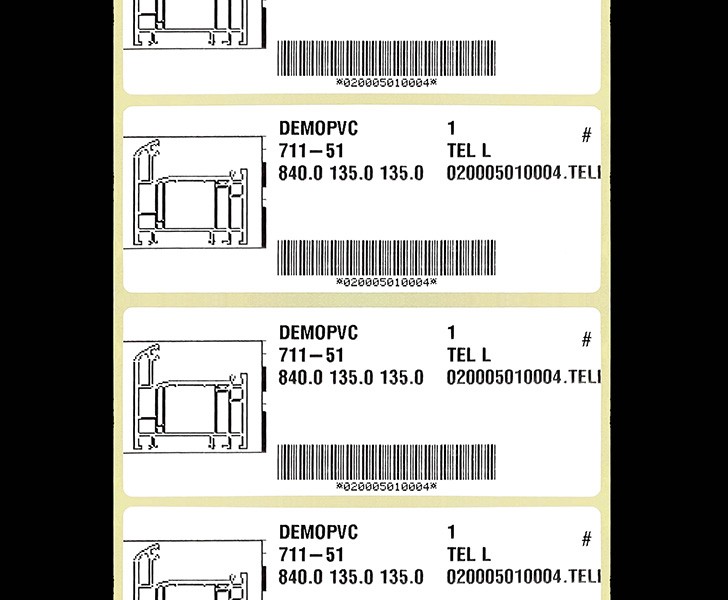

Stampante di etichette

La stampante industriale di etichette consente di identificare ogni profilo tagliato con caratteristiche identificative provenienti dalla lista di taglio. Inoltre la stampa del codice a barre consente una facile identificazione del profilo stesso, particolarmente utile per le successive fasi di lavorazione su Centri di Lavoro o su linee di assemblaggio assistito.

Alluminio TKE 800 Stampante di etichette Tekna
