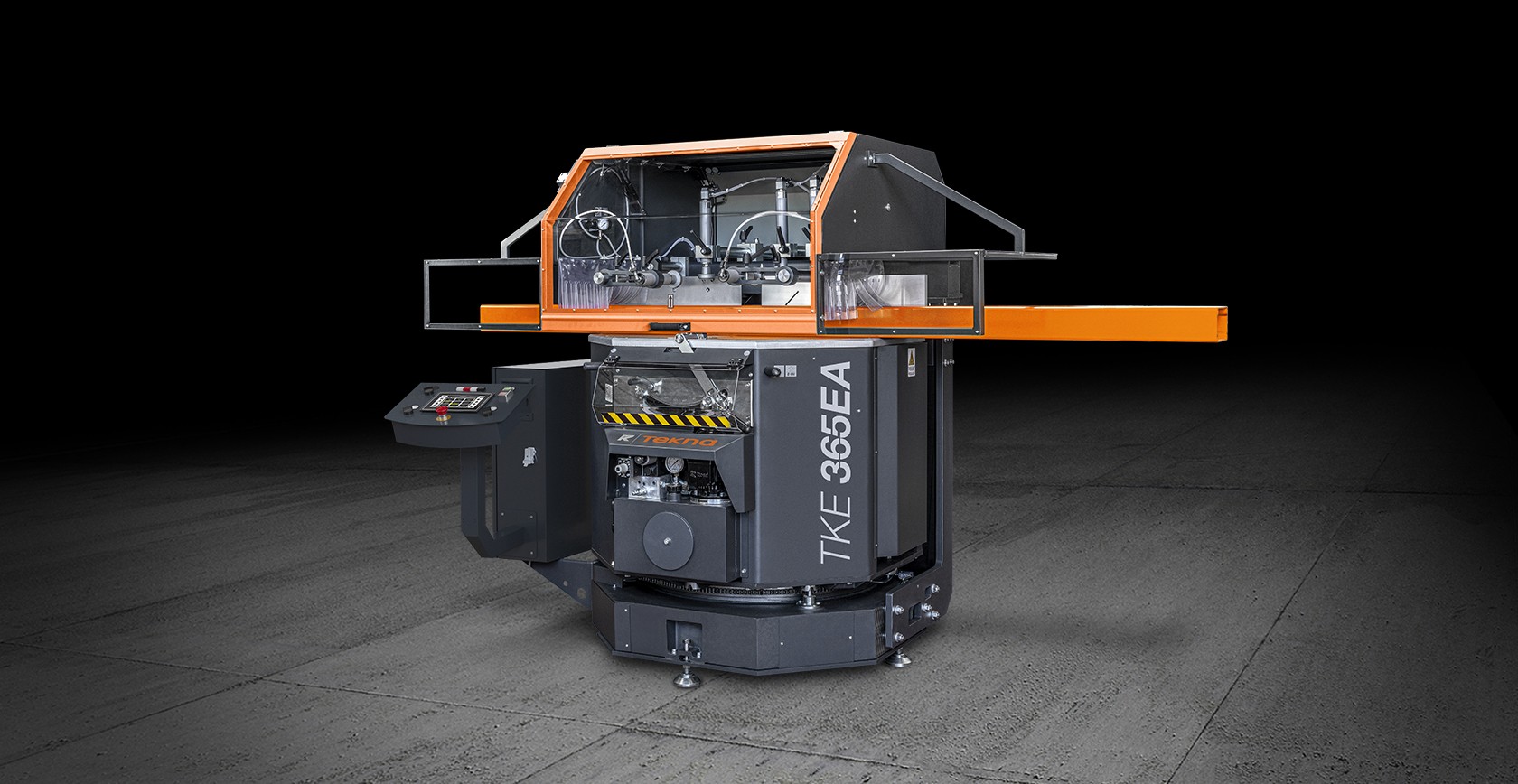

TKE  365 EA

Troncatrice monotesta ascendente con rotazione automatica a controllo numerico dell’asse verticale mediante motore brushless e contemporaneo ribaltamento a comando idraulico dell’asse orizzontale. Tagli con angolazioni da 90° a 22°30’ (sinistra e destra) sull’asse verticale e da 90° a 35° (solo a destra) sull’asse orizzontale.

Dati Tecnici arrow_drop_down
CARATTERISTICHE DELLA MACCHINA
Controllo elettronico asse di rotazione verticale

Posizionamento con encoder assoluto

Avanzamento lama idraulico

Lama al widia

Regolazione meccanica delle angolazioni intermedie su asse orizzontale

Inclinazione lama su asse orizzontale (verso destra)
90° ÷ 35°
Regolazione elettronica delle angolazioni intermedie su asse verticale

Rotazione lama su asse verticale
-22°30' ÷ +22°30'
Diametro lama (mm)
650
Visualizzazione digitale ribaltamento asse orizzontale

Velocità avanzamento lama regolabile

MOTORE LAMA
Motore trifase autofrenante con inverter

Potenza motore trifase (kW)
5,5
Velocità rotazione lama (giri/min)
2.800
Velocità periferica (m/s)
95
Tempo d’intervento del freno (s)
10

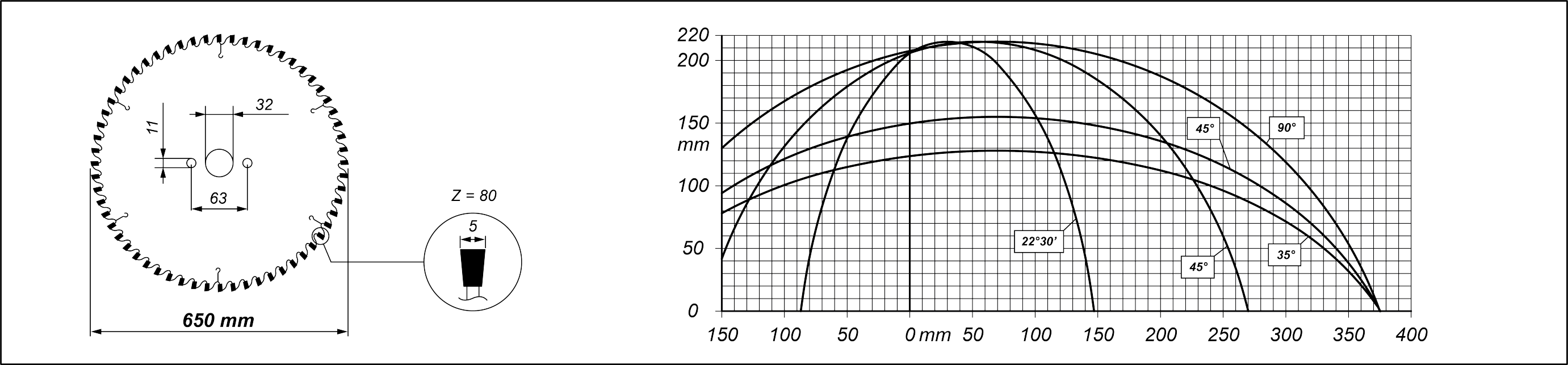

DIAGRAMMA DI TAGLIO
SICUREZZE E PROTEZIONI
Protezione integrale a comando manuale

Tunnel laterali di protezione

LUBRIFICAZIONE E ASPIRAZIONE
Sistema di lubrificazione ad olio a diffusione minimale

Predisposizione per start automatico aspiratore

POSIZIONAMENTO E BLOCCAGGIO PROFILO
Morse verticali pneumatiche
3
Morsa orizzontale pneumatica
1
Morsa orizzontale aggiuntiva

Riduttori di pressione morse con manometro

Squadro appoggio profilo arretrabile e registrabile per tagli composti fino a 35°

Altezza del piano di carico (mm)
1.100
Incluso
disponibile
Lama

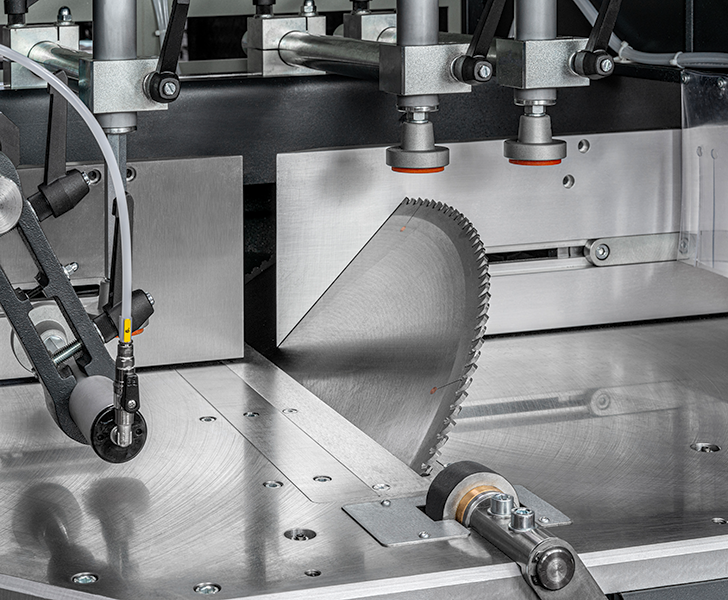

La troncatrice è equipaggiata con lama al widia di 650 mm di diametro, montata su di un sistema ad avanzamento idraulico il quale garantisce la rigidità del sistema ed, al tempo stesso, la potenza necessaria per la lavorazione di profili di sezioni importanti.

Alluminio TKE 365 EA Lama Tekna
Alluminio TKE 365 EA Morse Tekna
Morse

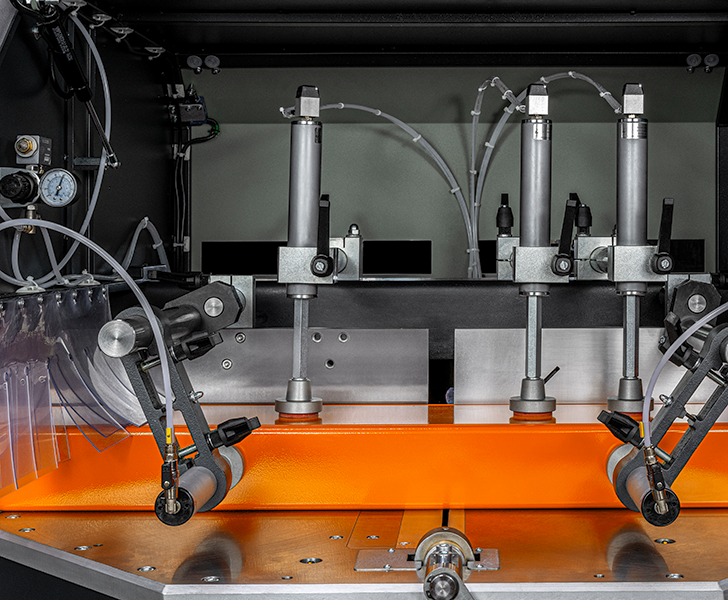

Il bloccaggio del pezzo si realizza attraverso l’impiego di gruppi morse orizzontali e verticali, caratterizzati da estrema rapidità di posizionamento. La robustezza della struttura meccanica impiegata, assicura l’estrema rigidità del bloccaggio del pezzo sui piani di lavoro.

Zona taglio

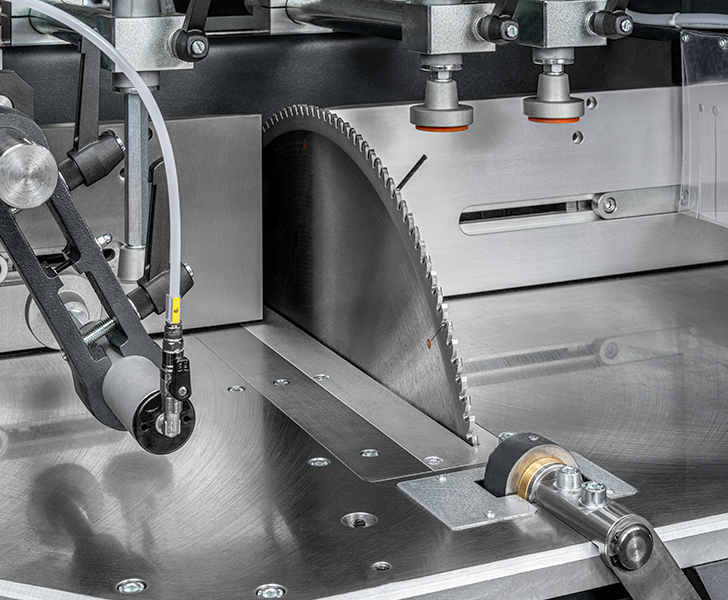

Per permettere il massimo utilizzo dell’ampia capacità di taglio, che garantisce la lavorabilità di profili di grandi dimensioni, la zona di taglio è caratterizzata da una robusta struttura atta a garantire la massima rigidità. Questa sia per quanto riguarda il piano orizzontale che lo squadro verticale.

Alluminio TKE 365 EA Zona taglio Tekna
Alluminio TKE 365 EA Controllo Tekna
Controllo

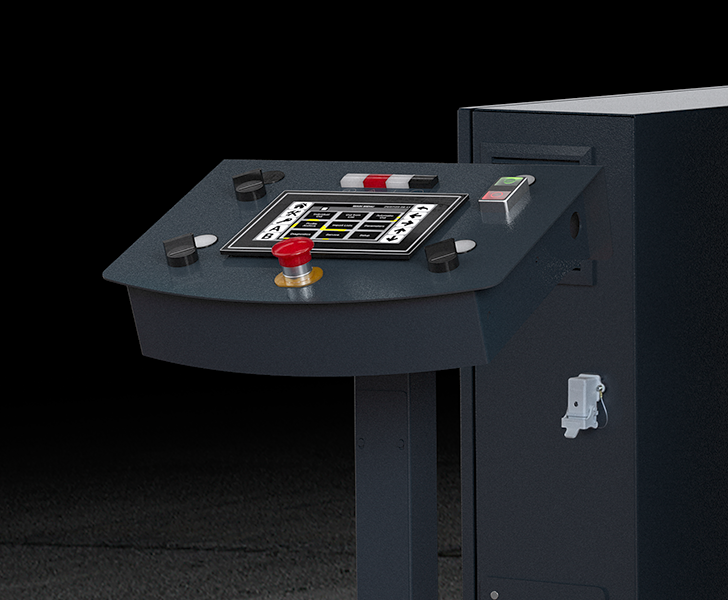

La console di controllo utilizza un display touch screen da 7” e un software completamente personalizzato per la totale gestione delle funzioni operative della macchina. Permette la lettura dell'inclinazione dell'unità di taglio sull’asse orizzontale, l’impostazione degli angoli di taglio sull’asse verticale CN, nonché il bloccaggio del pezzo. Attraverso la console di controllo è possibile, inoltre, eseguire la preparazione e opzionalmente l’importazione delle liste degli angoli di taglio in automatico.

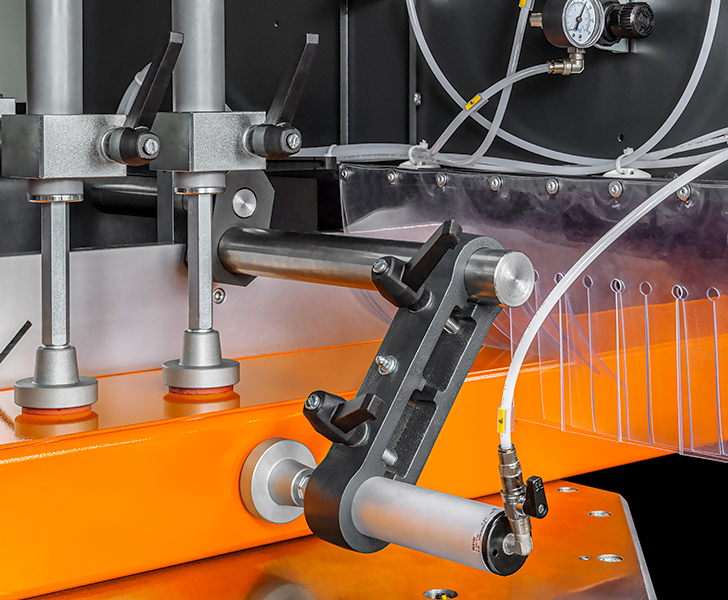

Morsa orizzontale pneumatica aggiuntiva (Opzionale)

È possibile installare morse aggiuntive rispetto alla dotazione standard della macchina. In questo modo è possibile garantire il perfetto bloccaggio di barre o spezzoni di barra anche in caso di profili particolari.

Alluminio TKE 365 EA Morsa orizzontale pneumatica aggiuntiva Tekna
Alluminio TKE 365 EA Riduttori di pressione morse con manometro Tekna

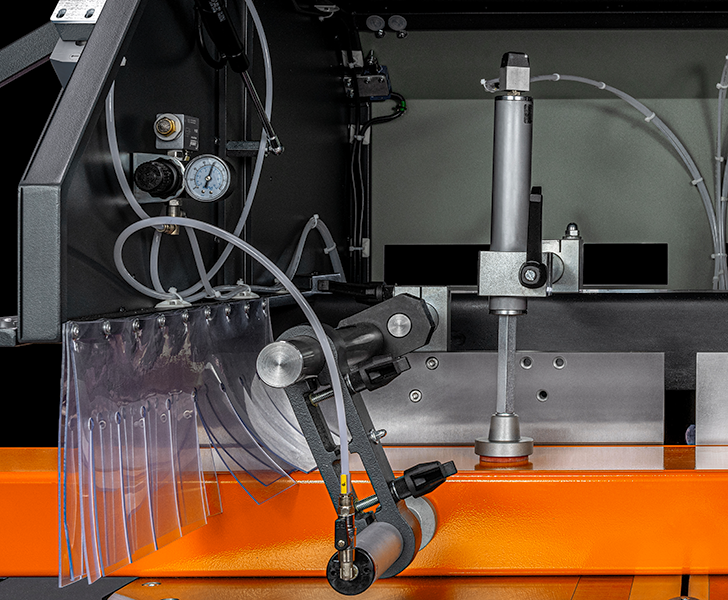

Riduttori di pressione morse con manometro (Opzionale)

Nel caso sia previsto il taglio di profili di particolare consistenza, flessibilità o delicatezza, è possibile dotare le morse di regolatori di pressione. Questa soluzione, abbinata a un uso accurato delle morse, consente di regolare il bloccaggio del profilo anche in casi particolarmente complessi.
