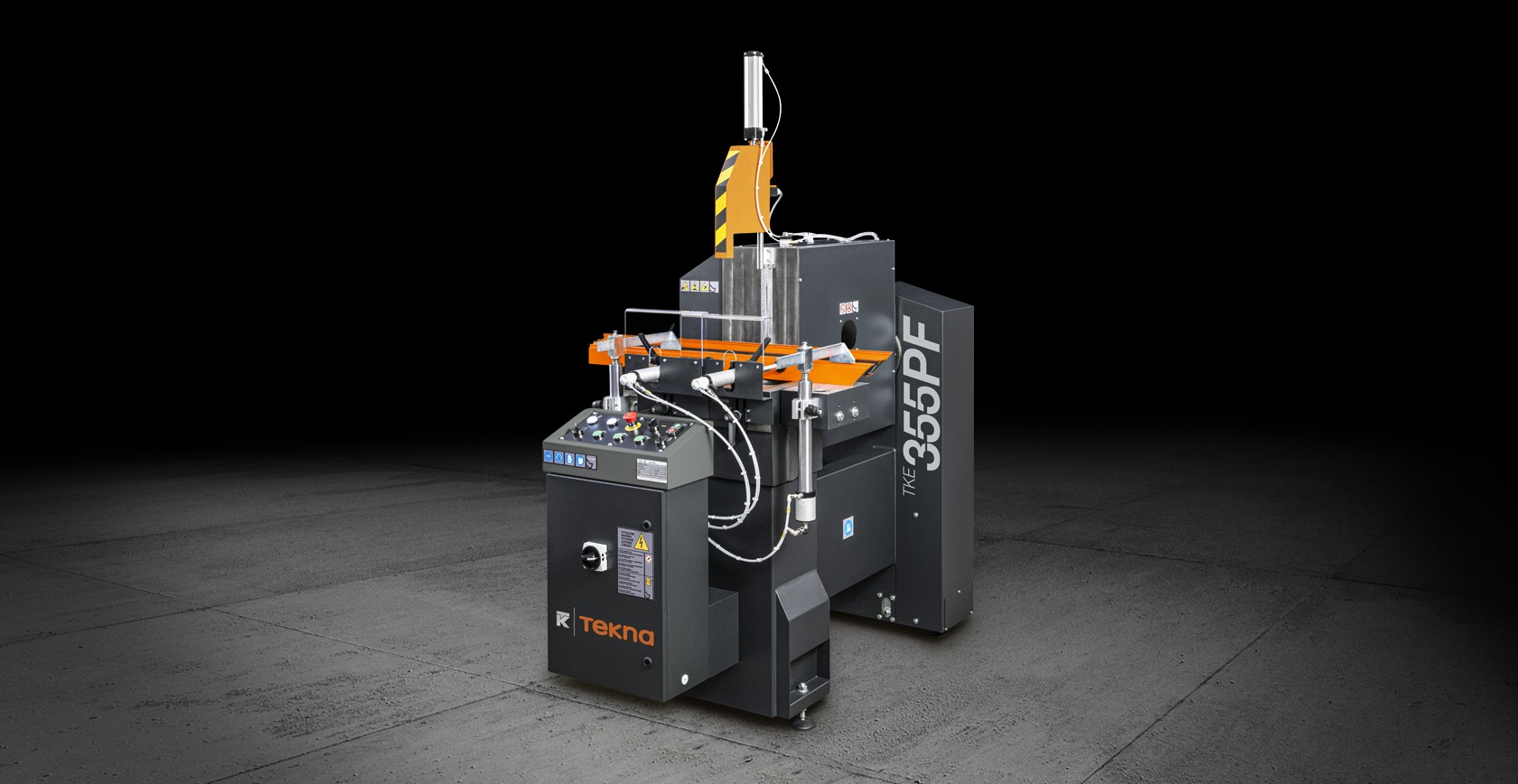

TKE  355-345 PF

Troncatrice monotesta con lama frontale, lato carico a sinistra e doppio ribaltamentolaterale a comando pneumatico in posizioni fisse: 45° sinistra e 90°, 45° e 22°30’ destra. Uno specifico fermo meccanico permette anche il taglio ad angolazioni intermedie.

Dati Tecnici arrow_drop_down
LAMA
Al Widia (secondo modello) (mm)
Ø = 450 ; Ø = 550
AVANZAMENTO LAMA
Oleo-pneumatico

DIAGRAMMA DI TAGLIO
PROTEZIONE ZONA TAGLIO
Locale a comando pneumatico

SISTEMA DI LUBRIFICAZIONE
Sistema di lubrificazione micronebbia ad acqua con emulsione d'olio

BLOCCAGGIO PEZZO
Coppia di morse orizzontali pneumatiche

Coppia di morse verticali pneumatiche

Predisposizione per carico profilo da destra

MOTORE
Trifase (kW)
2,2
Incluso
disponibile

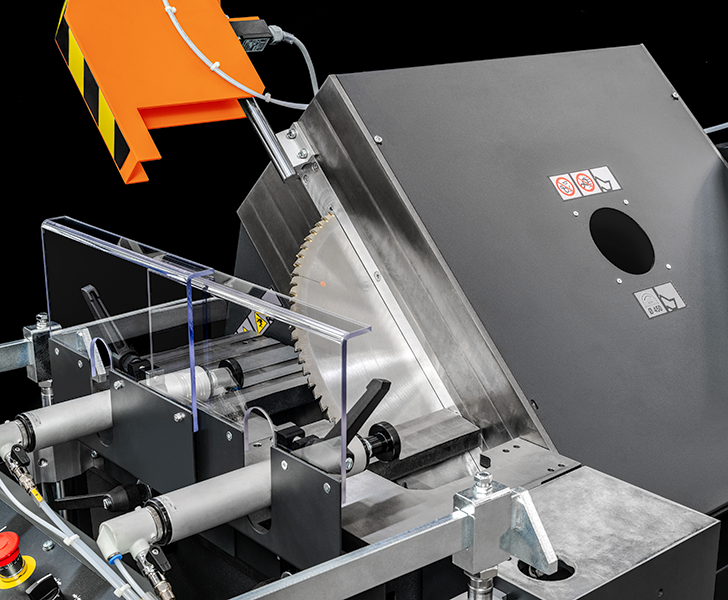

Testa 45°/ 22°30’

Le soluzioni tecniche applicate garantiscono un rapido e preciso posizionamento angolare della testa, la quale può essere equipaggiata con lame al widia di diametro 450 e 550. Si delinea così, la spiccata vocazione di questa macchina per la produzione di serramenti, assicurando affidabilità e precisione nel tempo.

Alluminio TKE 355-345 PF Testa 45°/ 22°30’ Tekna
Alluminio TKE 355-345 PF Sicurezze Tekna

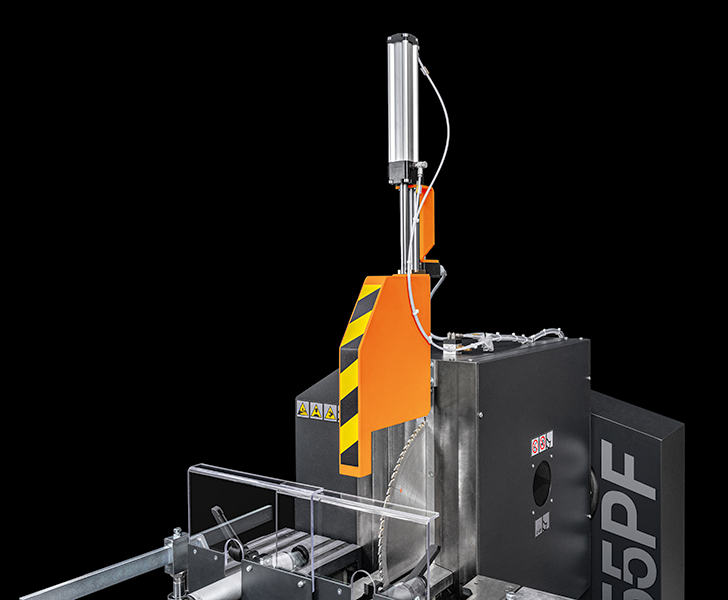

Sicurezze

La macchina è dotata di un sistema protezione lama localizzato, il quale non interferisce con il posizionamento del pezzo da tagliare ma, al tempo stesso, garantisce la sicurezza dell’operatore.

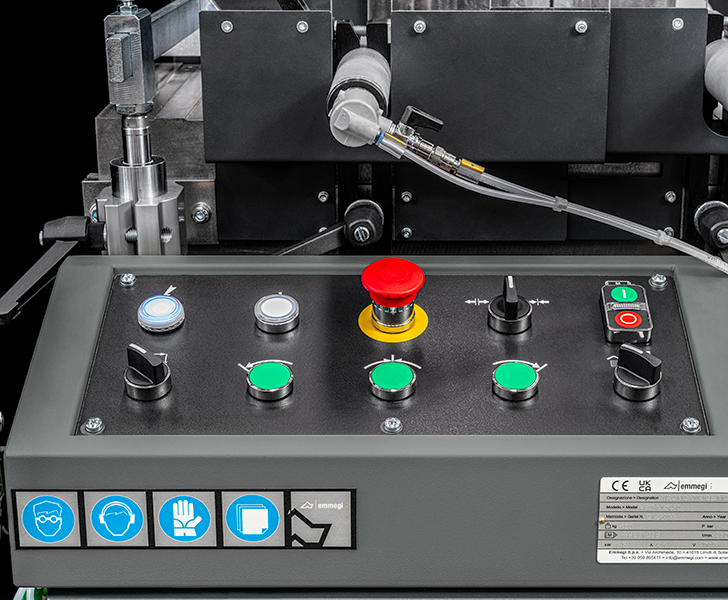

Controllo

Console di comando che permette l’attuazione dell’inclinazione testa a destra e sinistra, attraverso l’utilizzo di comandi rapidi ed intuitivi. Con il supporto della rulliera di scarico/misura lato destro si determina la lunghezza del pezzo da tagliare, riferita al centro della lama.

Alluminio TKE 355-345 PF Controllo Tekna
Alluminio TKE 355-345 PF Morse Tekna

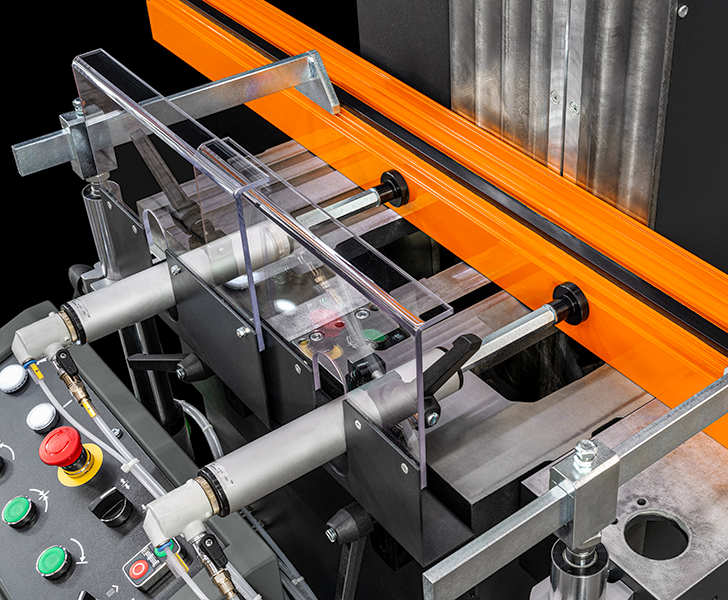

Morse

La troncatrice è dotata di gruppo morse orizzontali e verticali (optional), le quali sono caratterizzate da una estrema rapidità di posizionamento ed efficacia nell’immorsaggio.

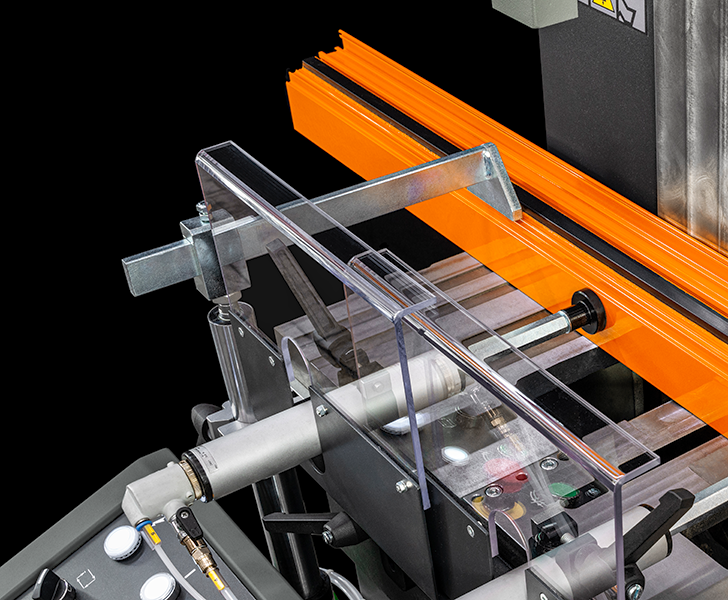

Morsa verticale pneumatica (Opzionale)

Se necessario è possibile installare una morsa verticale sinistra oppure una coppia di morse verticali (sia sinistra che destra) per garantire il perfetto bloccaggio anche in caso di profili con forme più complesse.

Alluminio TKE 355-345 PF Morsa verticale pneumatica Tekna
Alluminio TKE 355-345 PF Predisposizione per carico profilo da destra Tekna

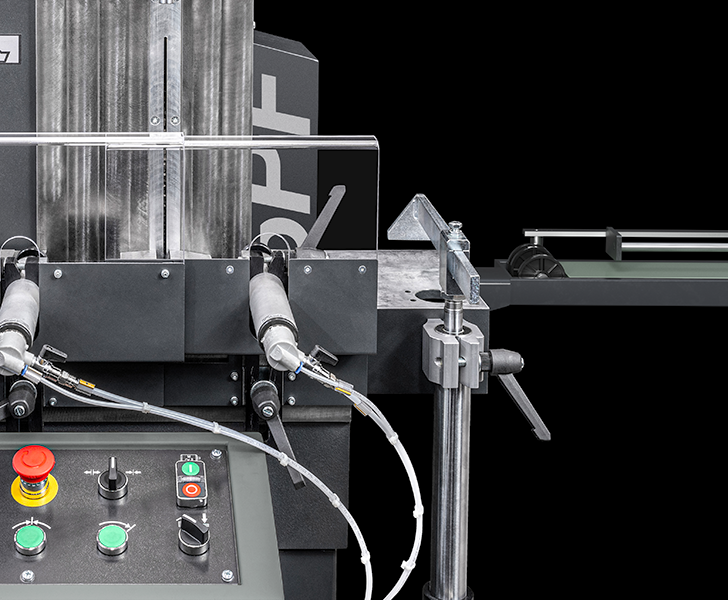

Predisposizione per carico profilo da destra (Opzionale)

La macchina viene predisposta per l’alloggiamento di apposita rulliera posizionata a destra, con la funzione di supportare profili di lunghezze considerevoli e consentire il corretto posizionamento del pezzo in macchina.
