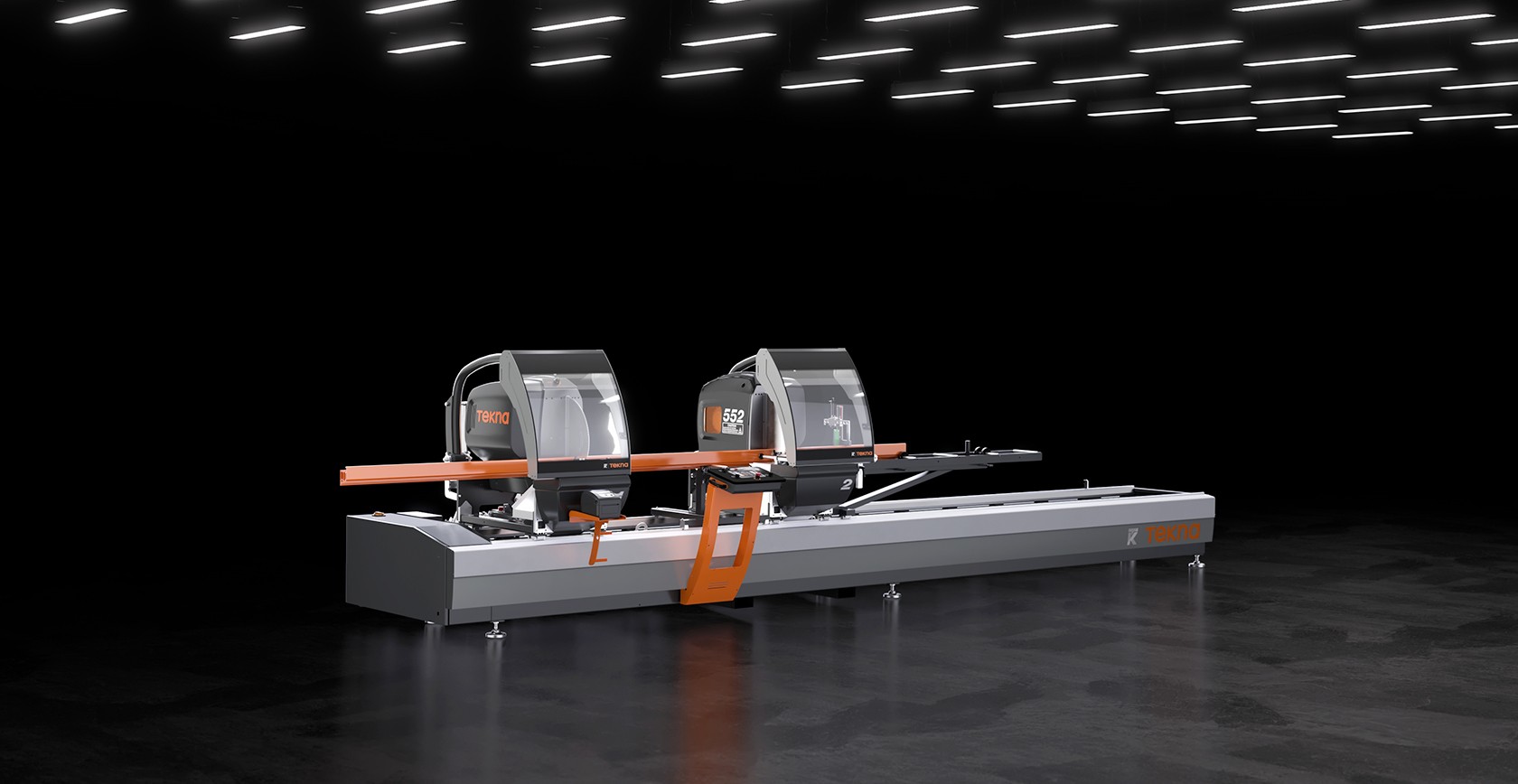

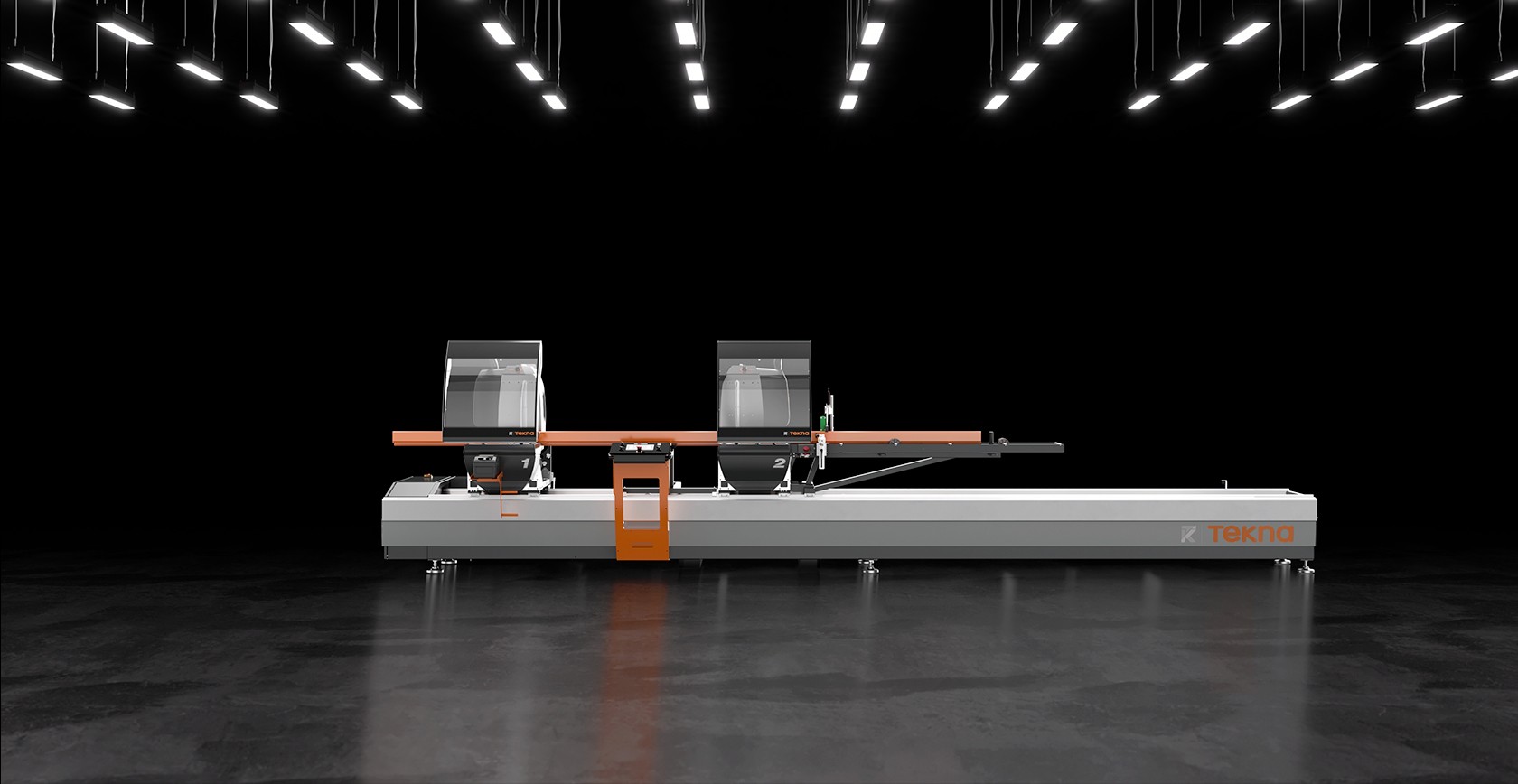

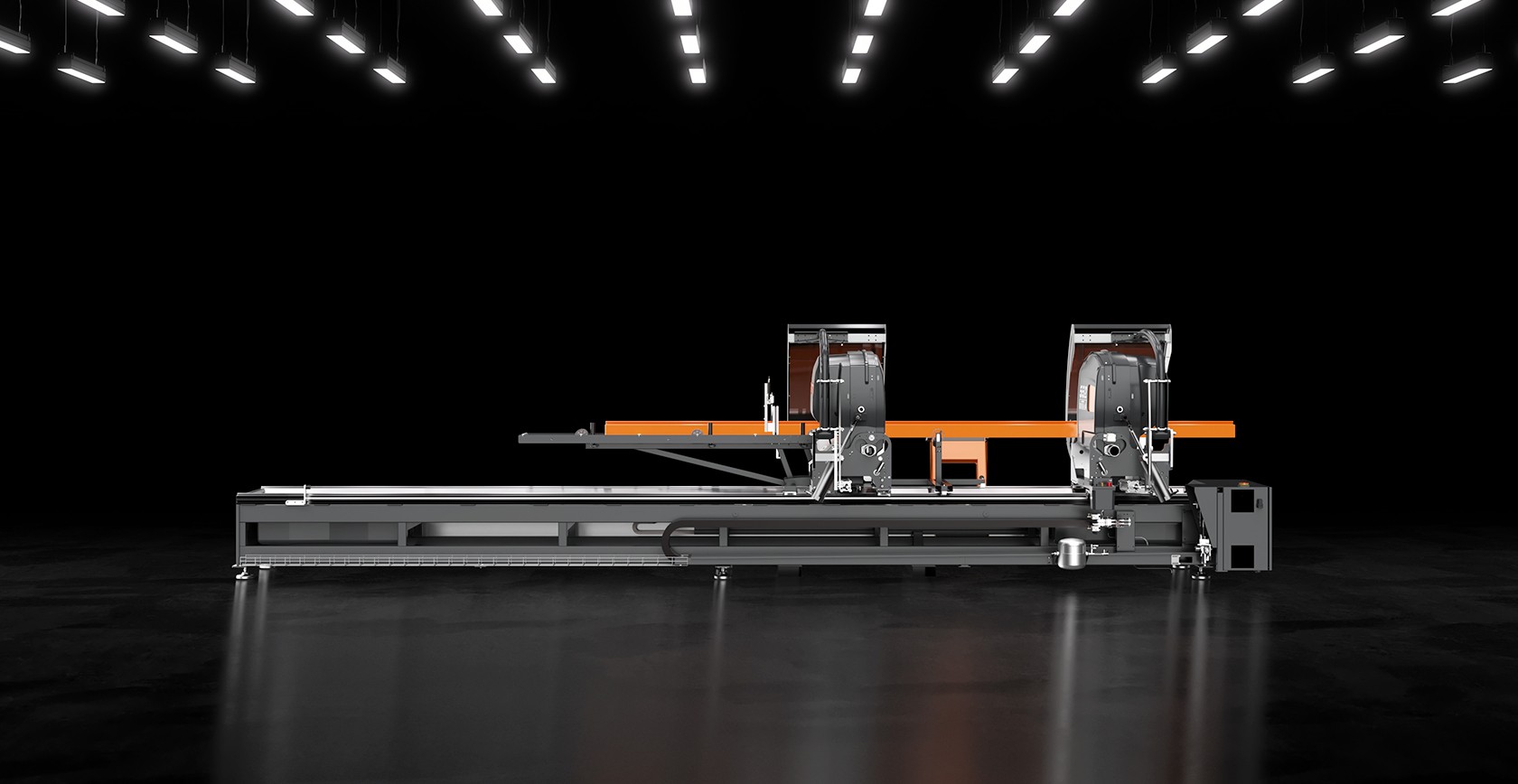

Troncatrice doppiatesta con movimento automatico della testa mobile tramite motore brushless comandato da un controllo numerico. Inclinazione pneumatica delle unità di taglio da 90° fino a 22°30’ (esterna) in due posizioni fisse oppure con sistema opzionale meccanico di regolazione delle angolazioni intermedie. Avanzamento lama oleo-pneumatico.

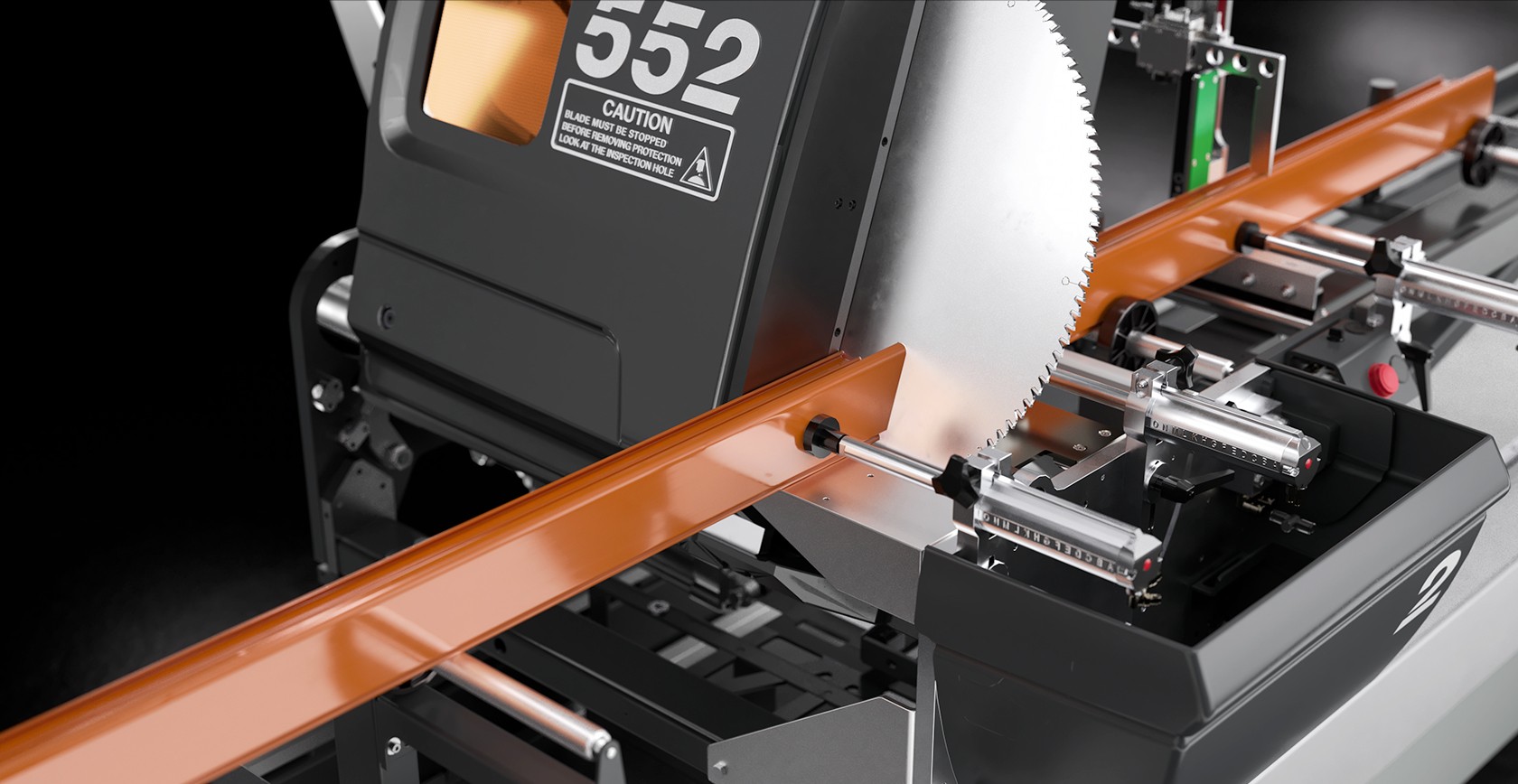

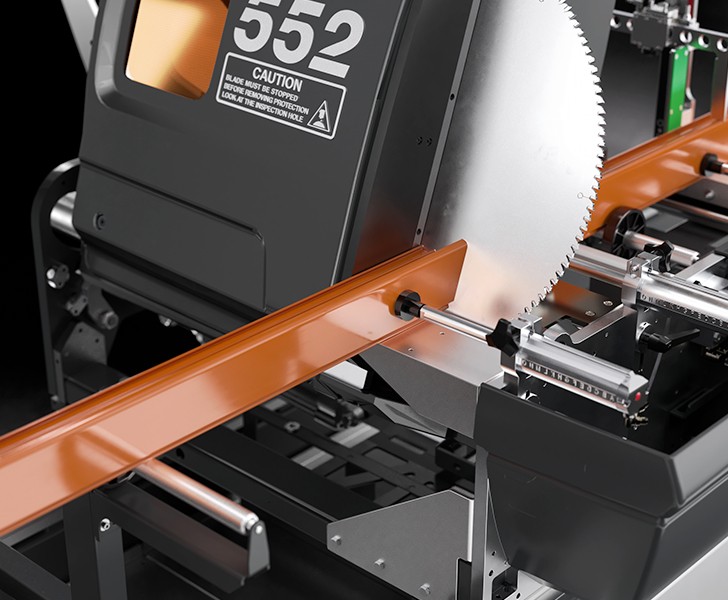

Il bloccaggio del profilo per il taglio avviene in modo estremamente preciso e sicuro attraverso due pressori orizzontali. Per necessità di bloccaggio verticale, particolarmente per tagli speciali, è disponibile un sistema di pressori orizzontali, oggetto di brevetto, che consentono il bloccaggio verticale del profilo. Un supporto intermedio posizionato manualmente sostiene il profilo quando si tagliano lunghezze considerevoli.

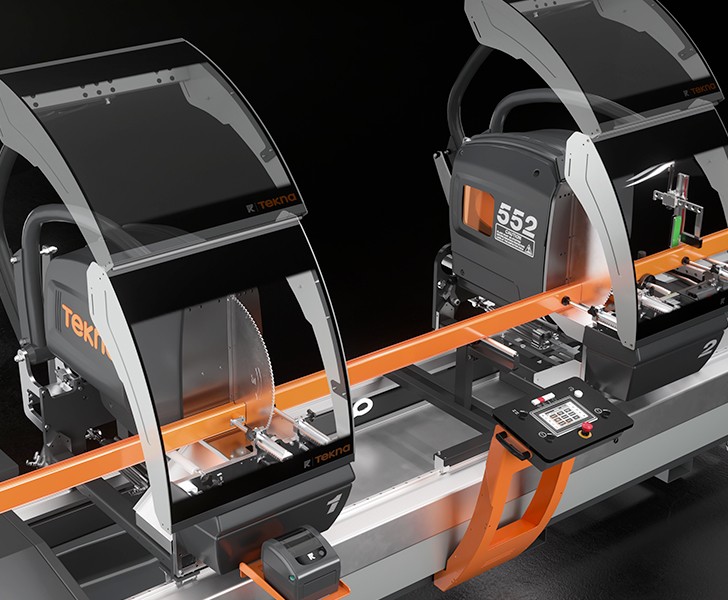

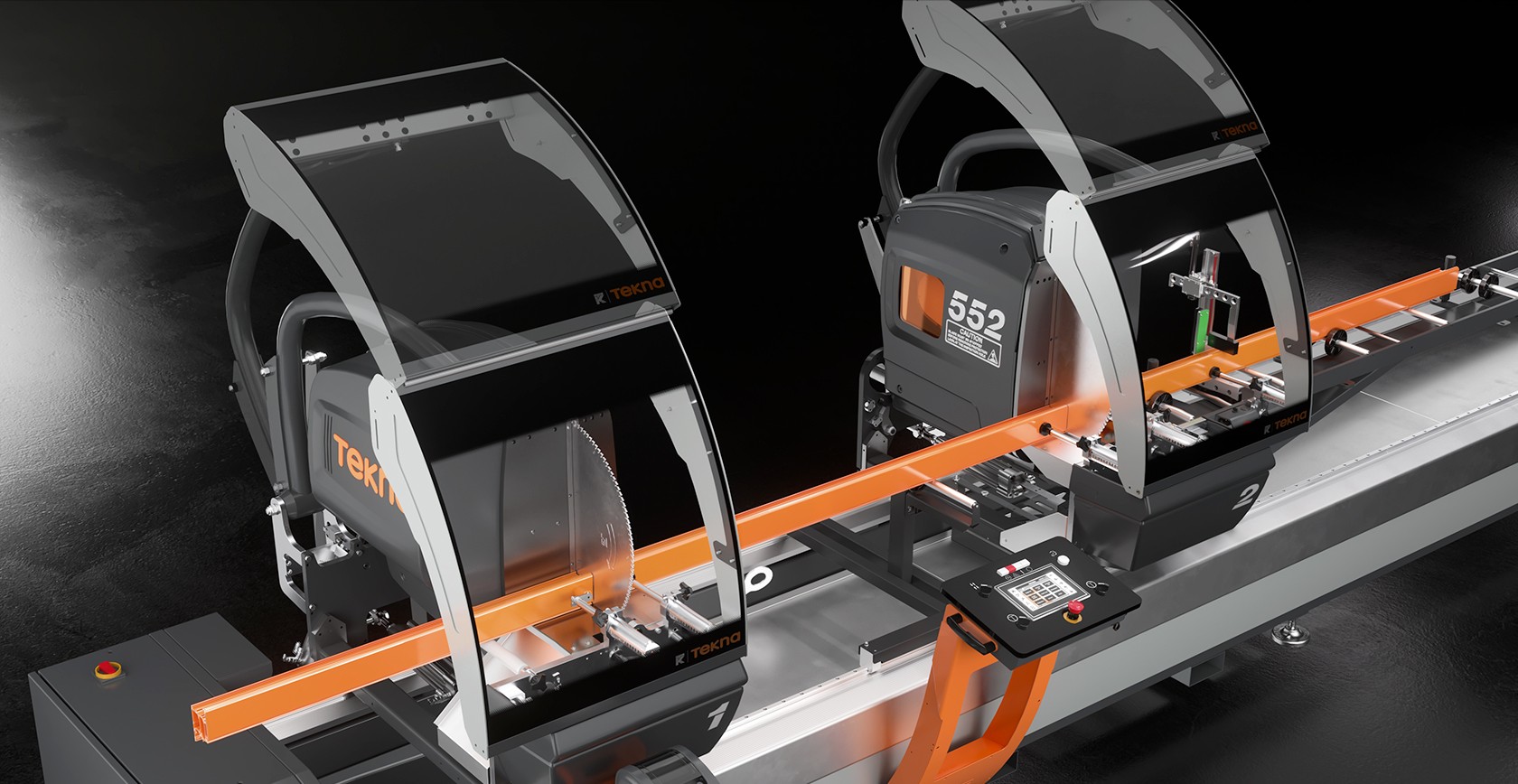

Due protezioni locali a movimento automatico installate sulle unità di taglio, proteggono la zona di lavorazione. Sono realizzate in policarbonato antigraffio, i movimenti di apertura e chiusura avvengono automaticamente nelle fasi opportune del ciclo di taglio e sono azionati da un cilindro pneumatico.

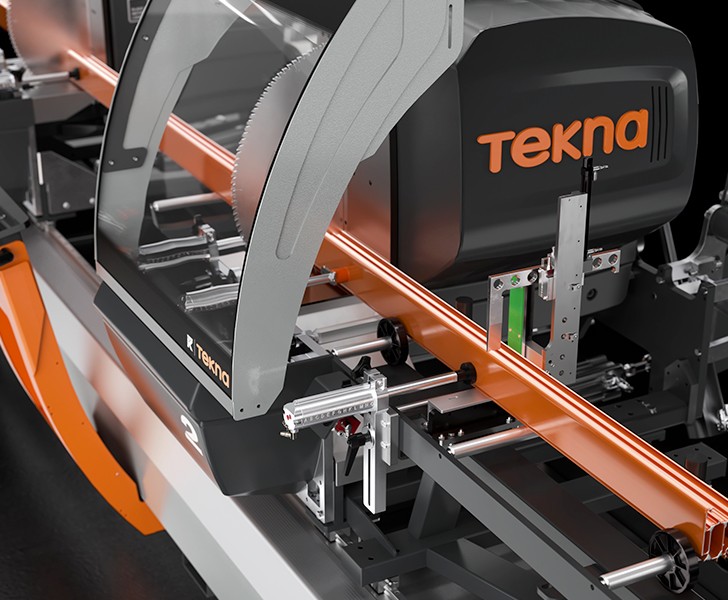

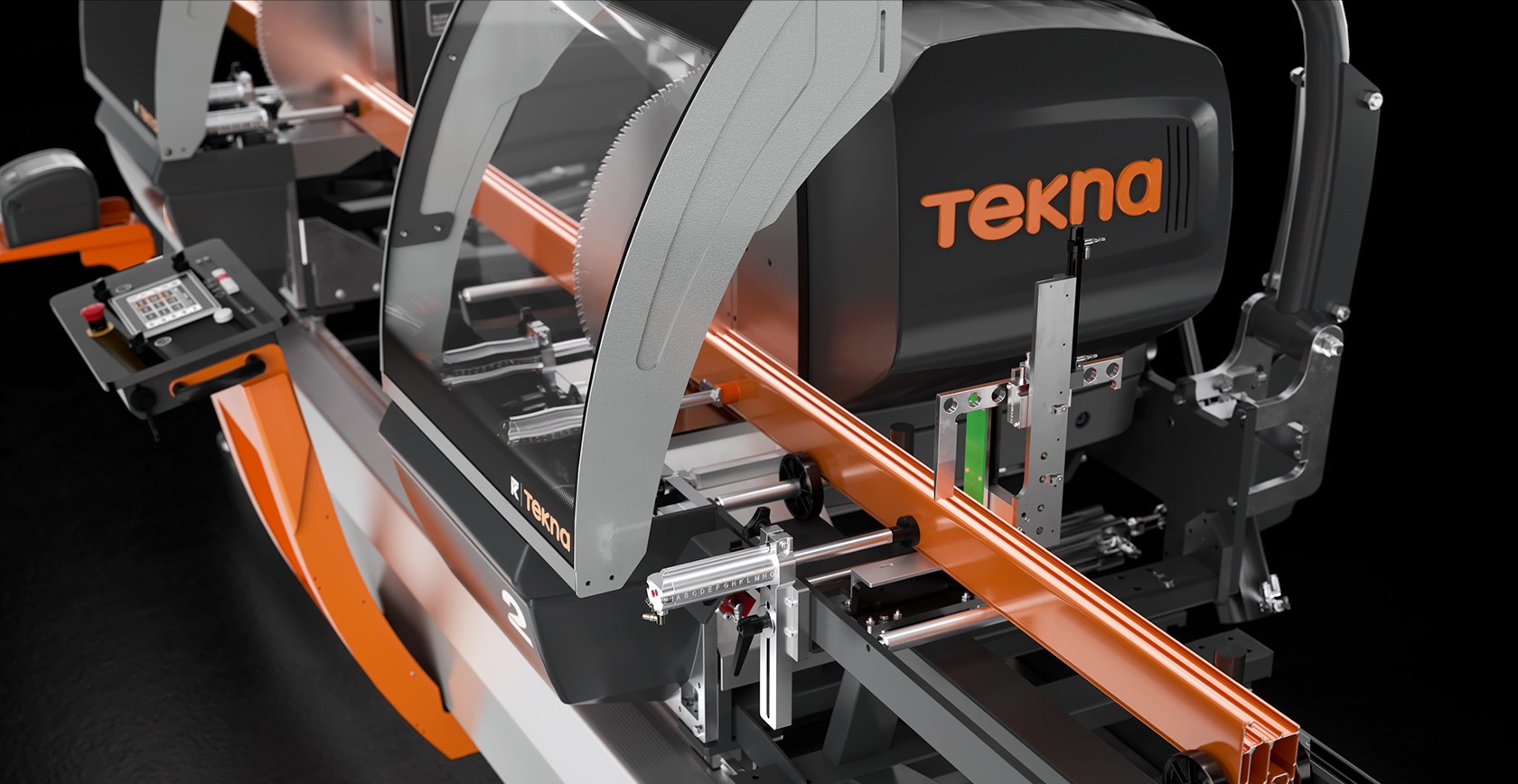

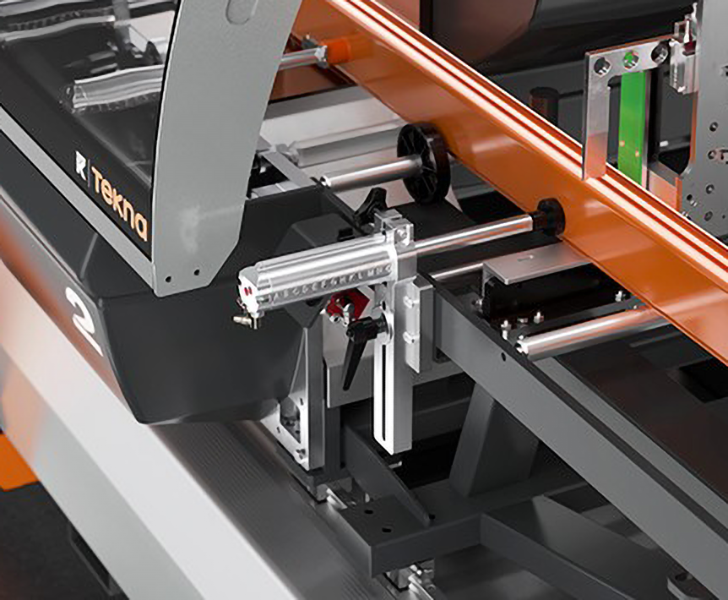

La troncatrice dispone di rulliera su testa mobile, per carico e scarico standard. La rulliera supporta opzionalmente una morsa supplementare per il bloccaggio della barra residua e il misuratore elettronico dello spessore del profilo lavorato che consente di effettuare la correzione in automatico della quota di taglio in funzione della reale dimensione del profilo, con relativa tolleranza derivante da trattamenti superficiali.

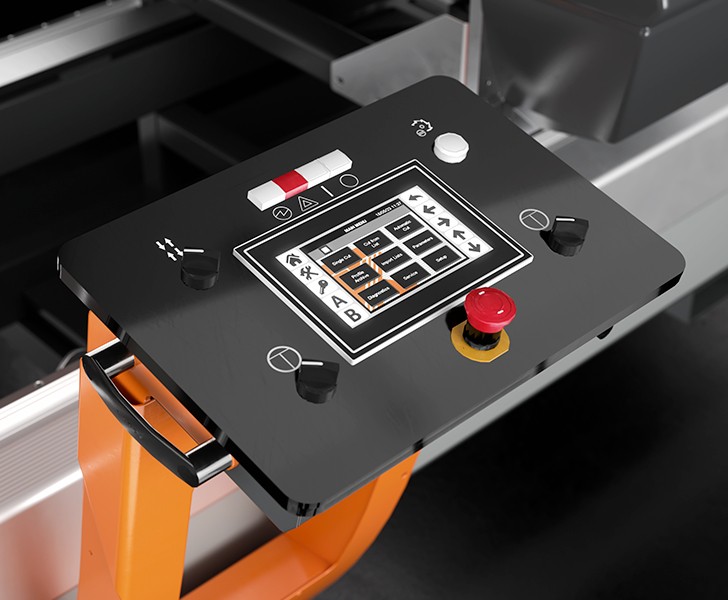

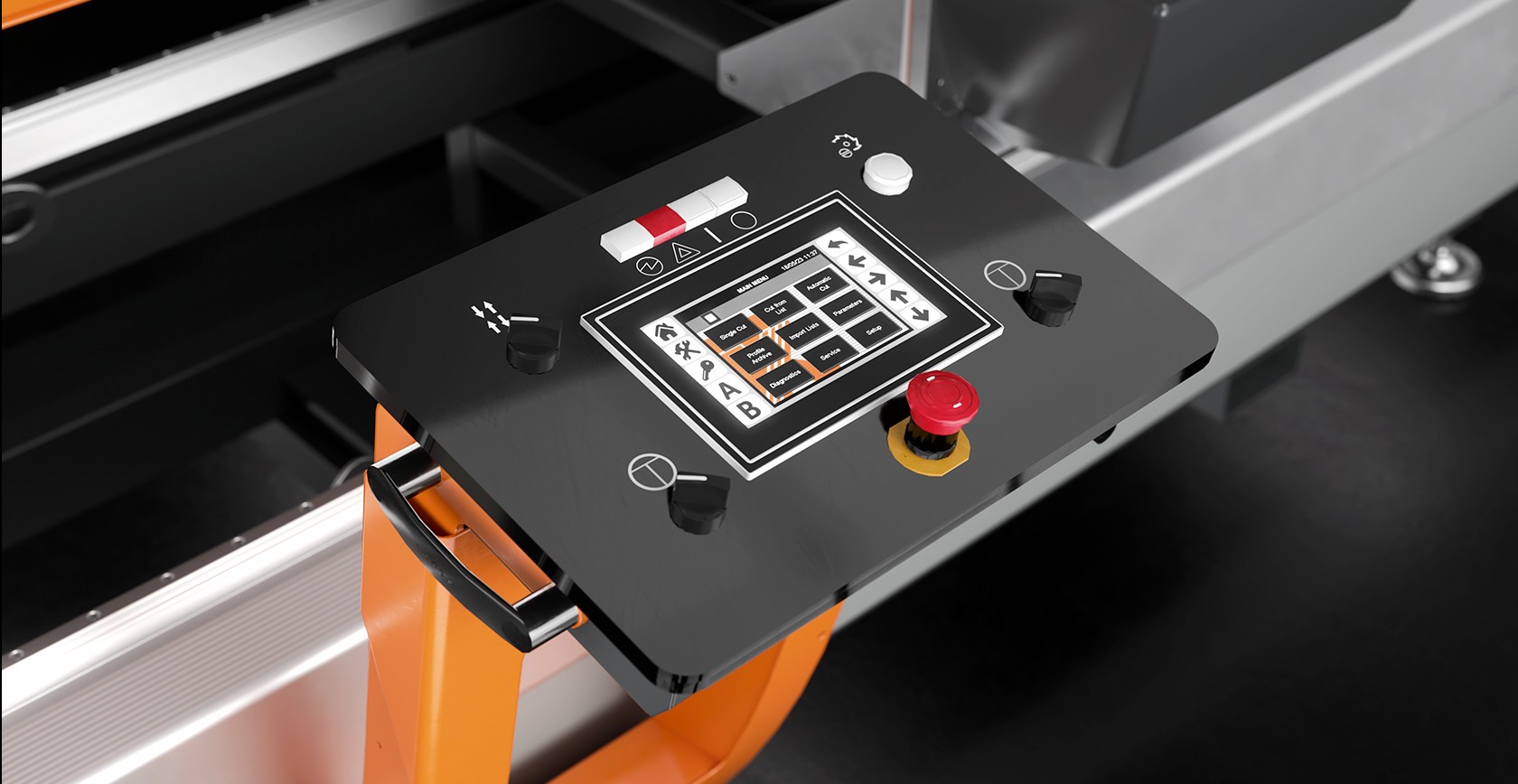

Il pannello di controllo, installato su un supporto scorrevole su cuscinetti lungo il lato frontale della macchina, consente un posizionamento corretto delle teste mobili in base alle specifiche del taglio da effettuare. Utilizza un display touch screen da 7” e un software completamente personalizzato e ricco di funzionalità ideate specificamente per questa macchina. Attraverso la creazione delle liste di taglio viene ottimizzato il ciclo di lavorazione, consentendo la riduzione degli scarti e la diminuzione dei tempi per le fasi di carico-scarico dei pezzi.

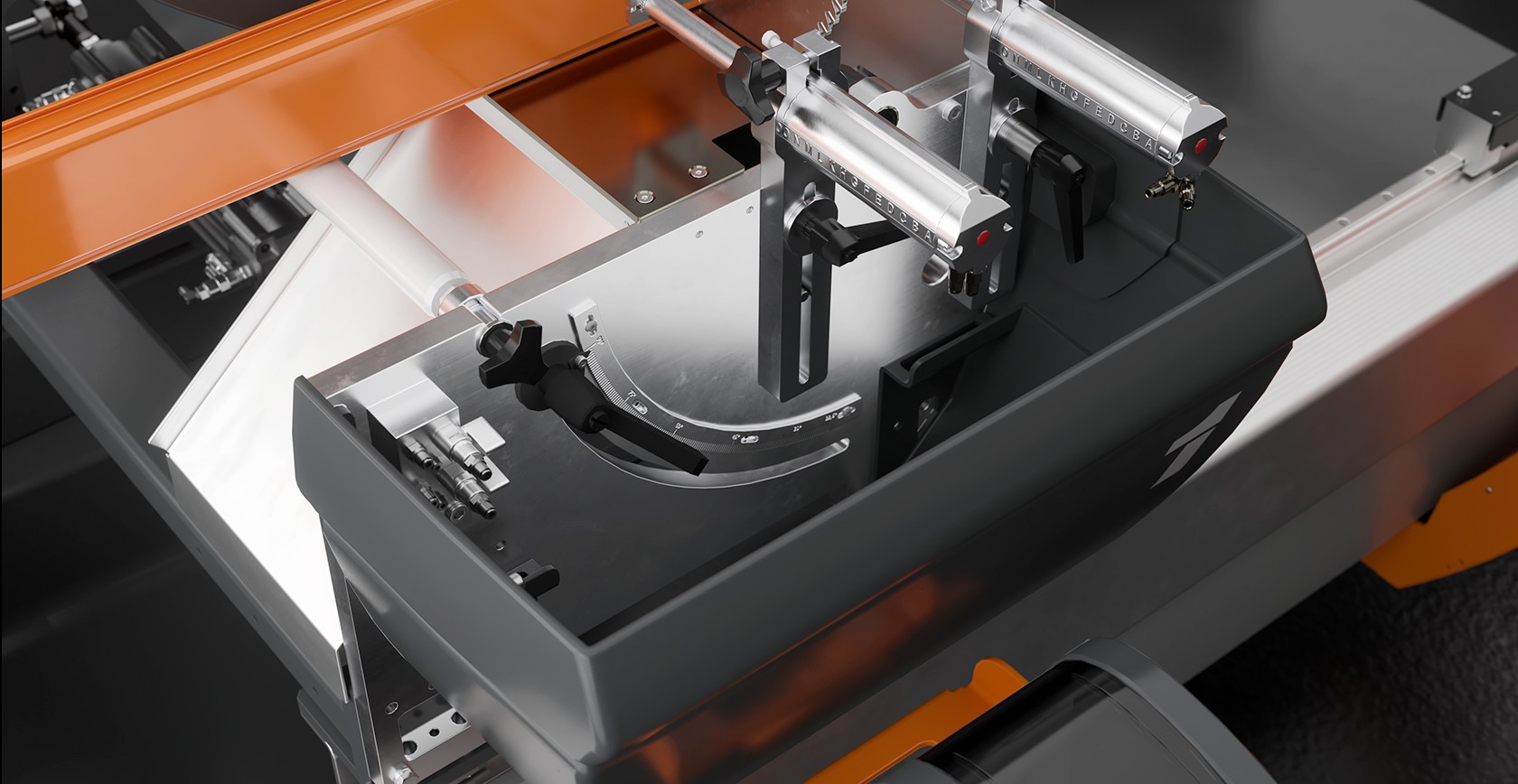

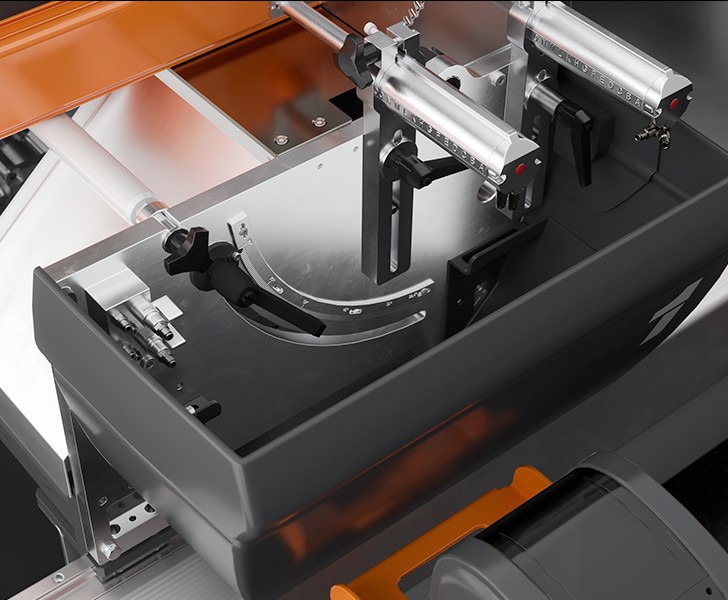

La versione standard permette di effettuare tagli a 45° e 22°30’ mediante il presetting meccanico di riscontri di arresto. Opzionalmente è previsto un sistema di regolazione manuale dell’inclinazione delle unità di taglio in tutte le angolazioni intermedie tramite un volantino manuale e possibile regolare le angolazioni intermedie, particolarmente utile nella realizzazione di tagli fuori squadro.
La macchina viene predisposta per l'installazione di una stampante selezionabile tra i modelli compatibili. L'allestimento prevede l'abilitazione software alla funzione di stampa delle etichette, gli elementi meccanici di supporto per il posizionamento a bordo macchina, il cablaggio e la predisposizione per il collegamento elettrico, una copertura ribaltabile che protegge la stampante dagli urti e dal possibile ingresso di trucioli. La predisposizione meccanica per l'installazione può variare tra i differenti modelli di macchina.
