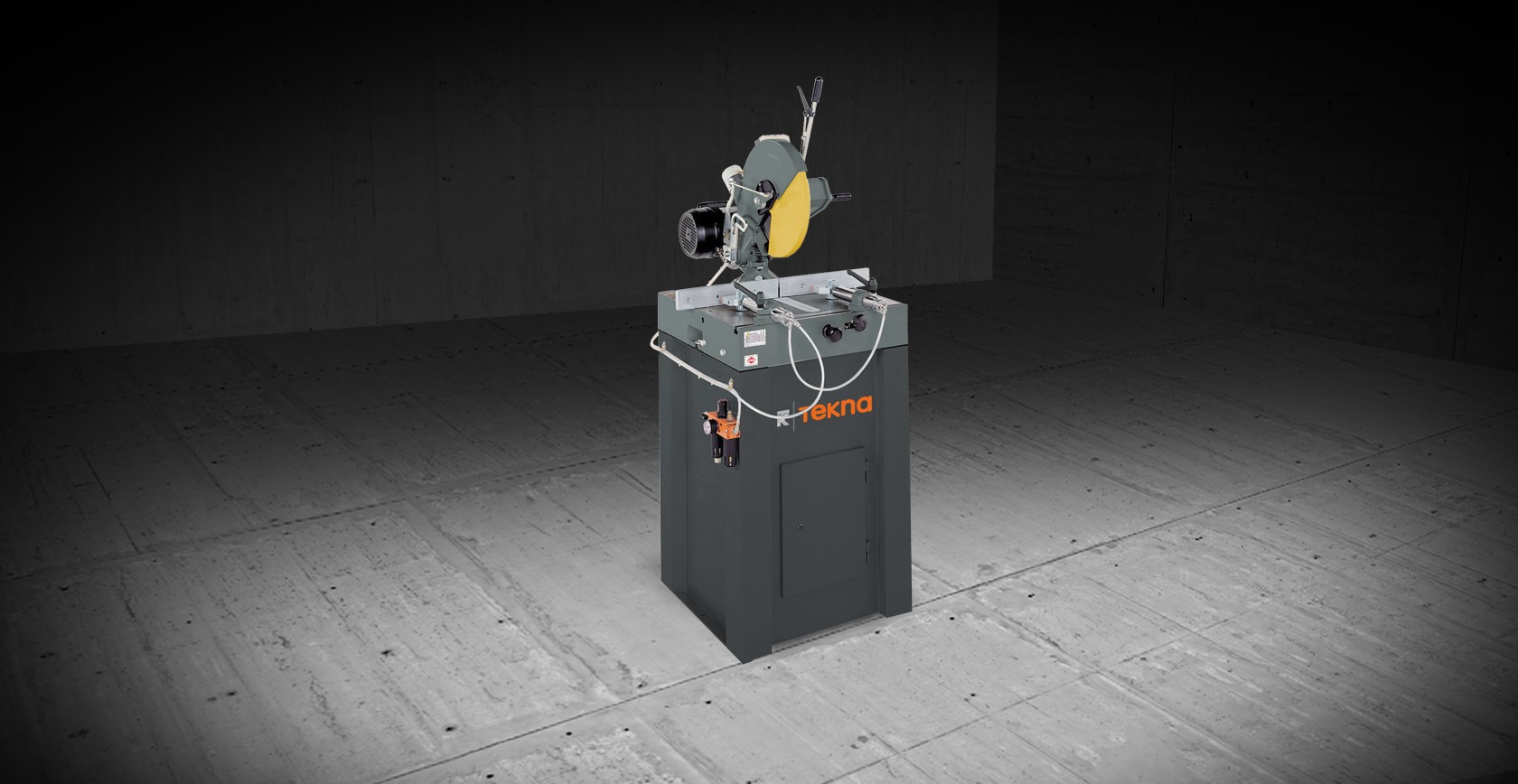

TKE  340 SD

Troncatrice monotesta con lama discendente con lato di carico a sinistra, rotazione dell’unità di taglio a 45° (destra e sinistra) e ribaltamento manuale a 45° in rapporto all’asse orizzontale.

Dati Tecnici arrow_drop_down
LAMA
Al Widia (mm)
Ø = 400
AVANZAMENTO LAMA

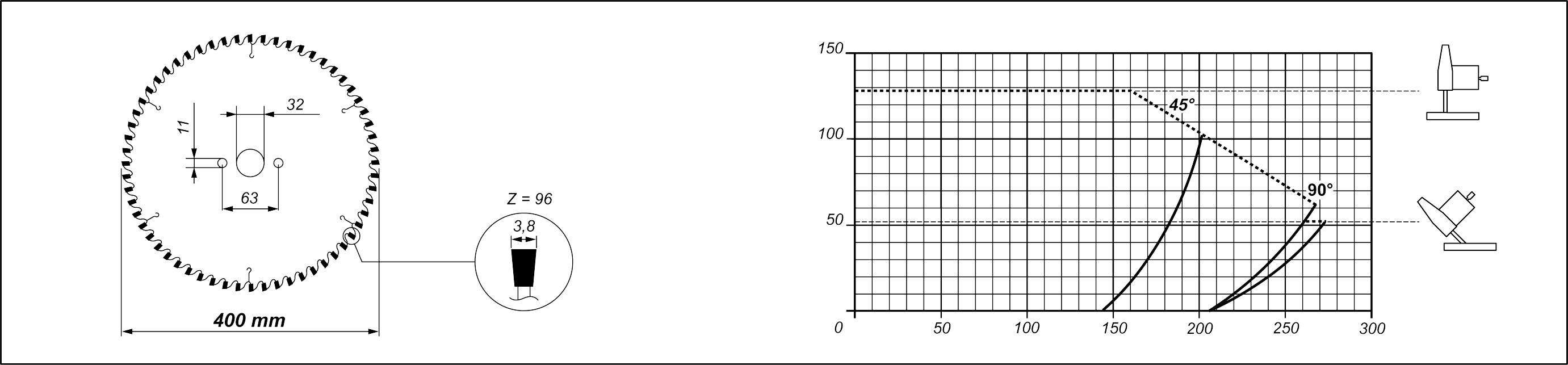

DIAGRAMMA DI TAGLIO
PROTEZIONE ZONA TAGLIO
Locale a comando meccanico

SISTEMA DI LUBRIFICAZIONE
Sistema di lubrificazione micronebbia ad acqua con emulsione d'olio

BLOCCAGGIO PEZZO
Coppia di morse orizzontali pneumatiche

MOTORE
Motore trifase autofrenante

Tempo d’intervento del freno (s)
10
Potenza (kW)
2,2
Incluso
disponibile

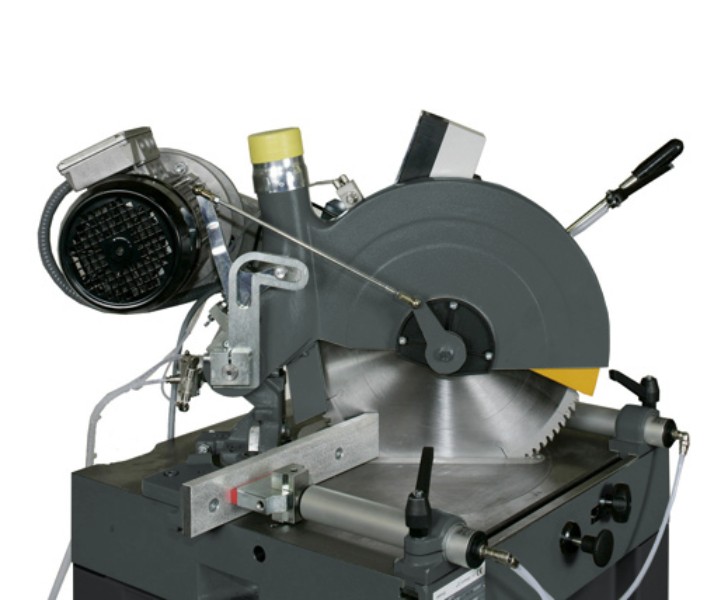

Zona taglio

Il robusto piano di appoggio orizzontale in ghisa, con il relativo squadro verticale rigidamente accoppiato al medesimo, costituisce l’area di bloccaggio del pezzo; è caratterizzata da una notevole superficie di appoggio che permette il bloccaggio ottimale dei pezzi da lavorare.

TKE 340 SD Zona taglio Tekna

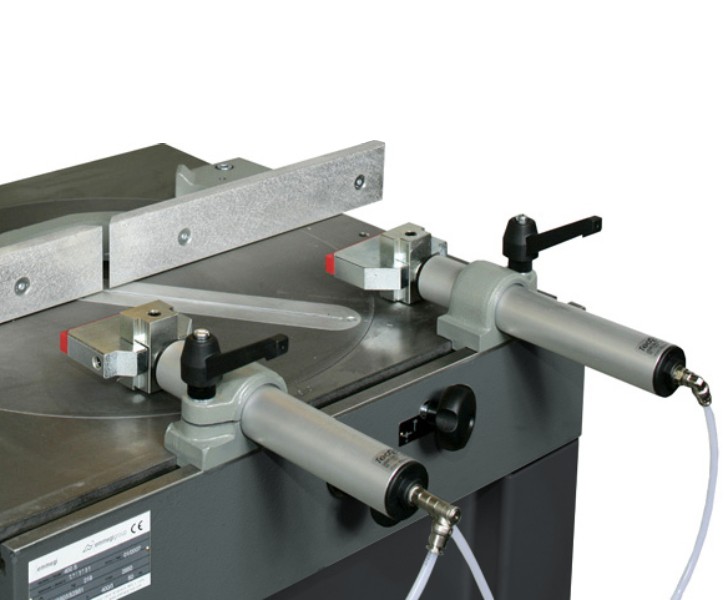

TKE 340 SD Morse Tekna
Morse

La macchina è dotata di gruppo morse orizzontali le quali, nella versione S, sono attuate pneumaticamente, mentre nella versione M sono ad attuazione manuale.

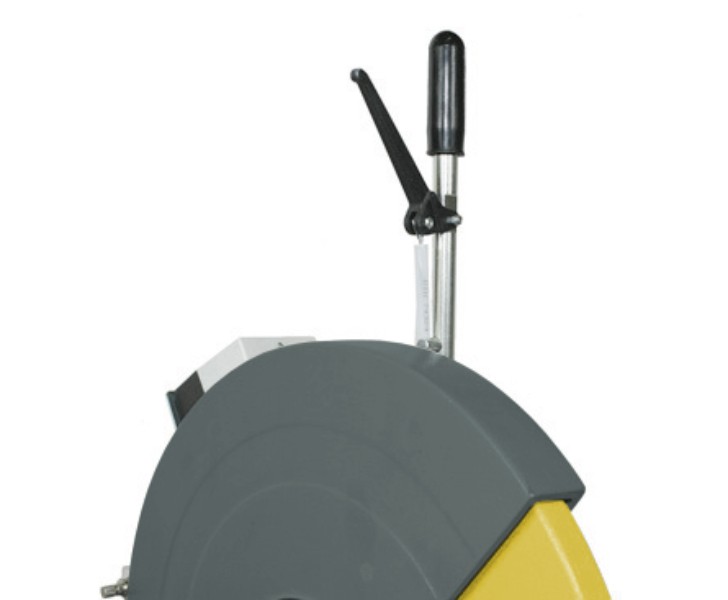

Controllo

L’attuatore manuale che caratterizza la discesa lama è dotato di una sicurezza meccanica finalizzata ad impedire eventuali movimenti accidentali. Allo stesso tempo, determina la graduale uscita della lama stessa. Il posizionamento angolare della testa viene effettuato attraverso la rotazione del piano orizzontale con blocco a scatto meccanico per 45° (destra e sinistra) e bloccaggio manuale per gli angoli intermedi.

TKE 340 SD Controllo Tekna
TKE 340 SD Sistema di lubrificazione Venturi Tekna
Sistema di lubrificazione Venturi

Impianto di lubrificazione che genera una micronebbia di acqua con emulsione d’olio che assicura la corretta lubrificazione dell’utensile in lavorazione. La regolazione della portata di lubrificazione, settabile manualmente, utilizza l’aria compressa dell’impianto pneumatico per proiettare il lubrificante nella zona di lavorazione sfruttando l’effetto venturi.
