Troncatrice monotesta con lama discendente con lato di carico a sinistra, rotazione dell’unità di taglio a 45° (destra e sinistra) e ribaltamento manuale a 45° in rapporto all’asse orizzontale.

Dati Tecnici arrow_drop_down
LAMA
Al Widia (mm)
Ø = 400
AVANZAMENTO LAMA
Pneumatico

DIAGRAMMA DI TAGLIO
PROTEZIONE ZONA TAGLIO
Locale a comando meccanico

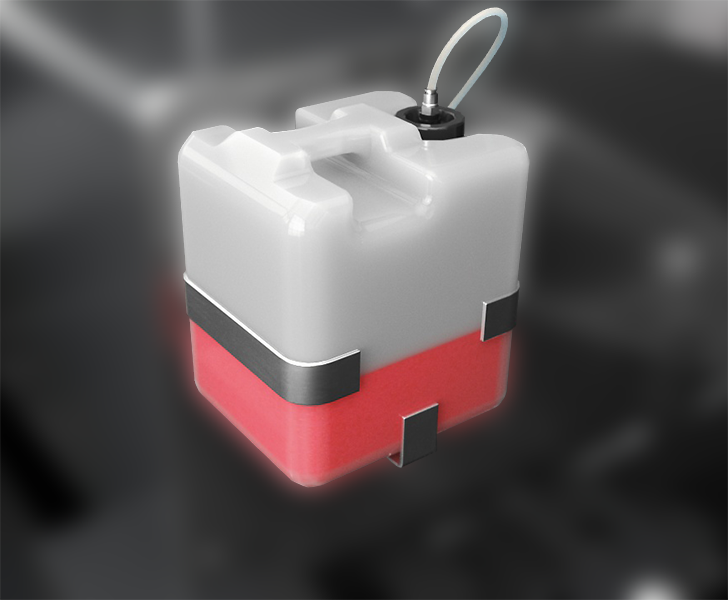

SISTEMA DI LUBRIFICAZIONE
Sistema di lubrificazione micronebbia ad acqua con emulsione d'olio

BLOCCAGGIO PEZZO
Coppia di morse orizzontali pneumatiche

MOTORE
Motore trifase autofrenante

Tempo d’intervento del freno (s)
10
Potenza (kW)
2,2
Incluso
disponibile
Morse

La macchina è dotata di gruppo morse orizzontali le quali, nella versione S, sono attuate pneumaticamente, mentre nella versione M sono ad attuazione manuale.

Troncatrici Monotesta TKE 340 SD Morse Tekna
Troncatrici Monotesta TKE 340 SD Zona taglio Tekna
Zona taglio

Il robusto piano di appoggio orizzontale in ghisa, con il relativo squadro verticale rigidamente accoppiato al medesimo, costituisce l’area di bloccaggio del pezzo; è caratterizzata da una notevole superficie di appoggio che permette il bloccaggio ottimale dei pezzi da lavorare.

Controllo

L’attuatore manuale che caratterizza la discesa lama è dotato di una sicurezza meccanica finalizzata ad impedire eventuali movimenti accidentali. Allo stesso tempo, determina la graduale uscita della lama stessa. Il posizionamento angolare della testa viene effettuato attraverso la rotazione del piano orizzontale con blocco a scatto meccanico per 45° (destra e sinistra) e bloccaggio manuale per gli angoli intermedi.

Troncatrici Monotesta TKE 340 SD Controllo Tekna
