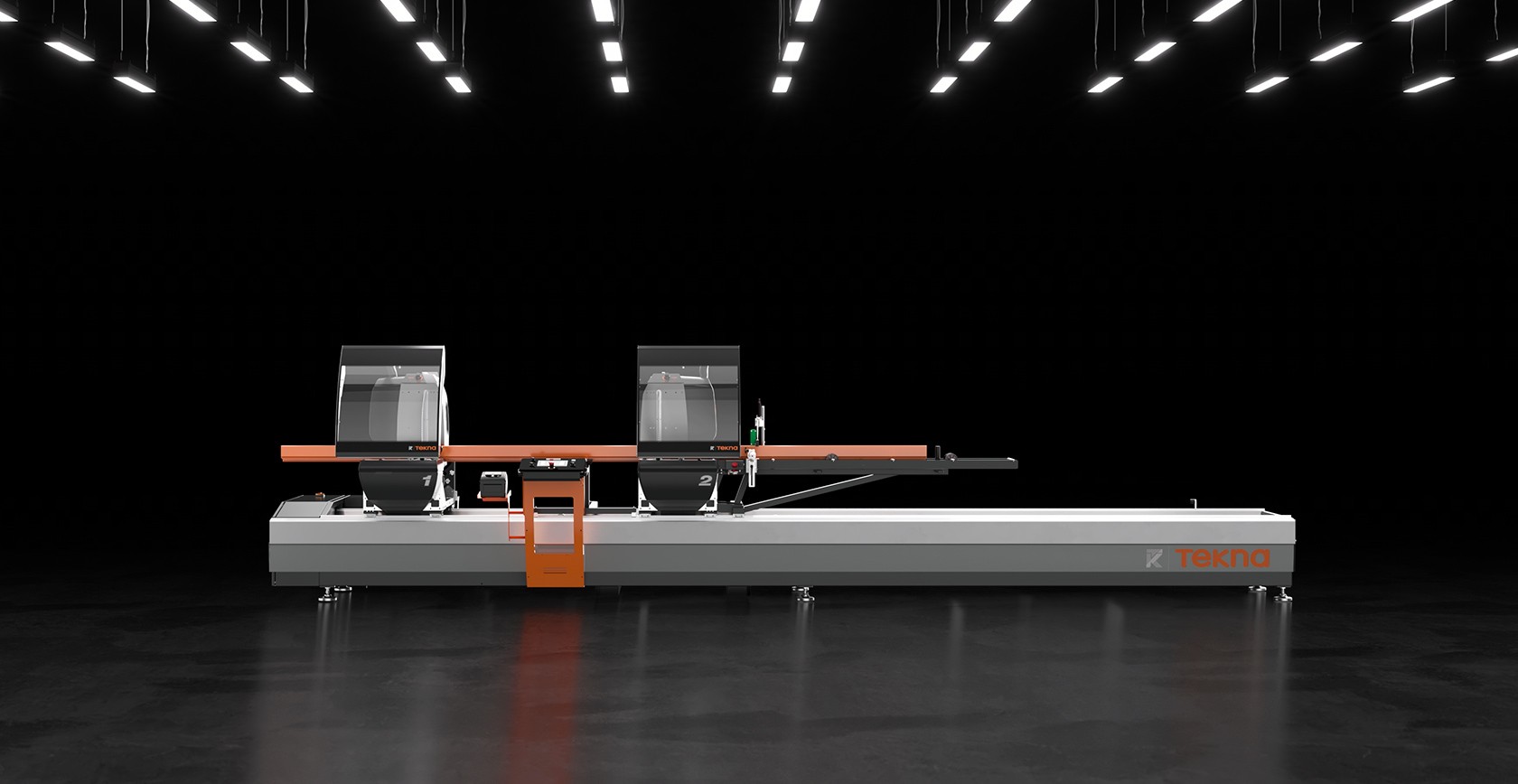

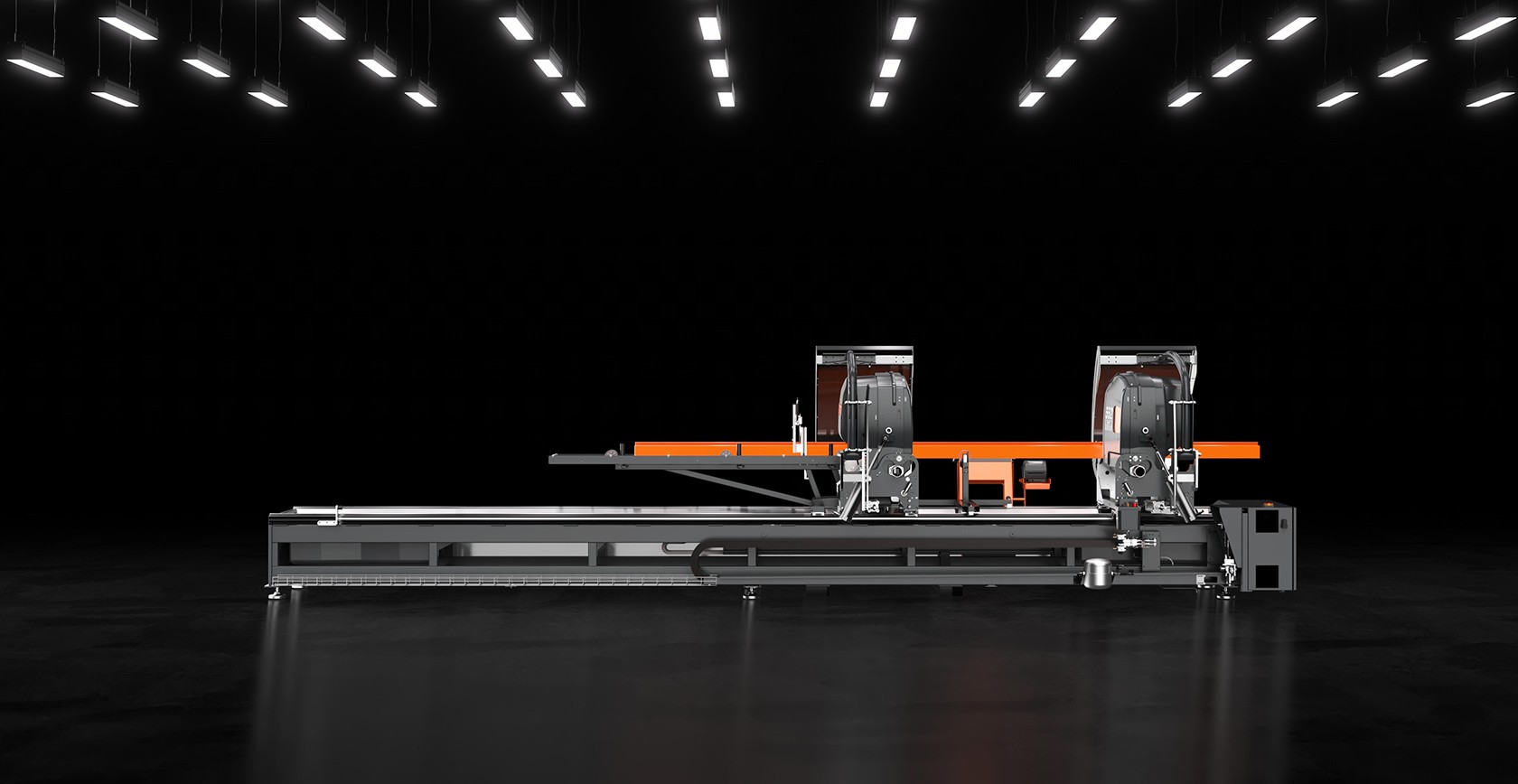

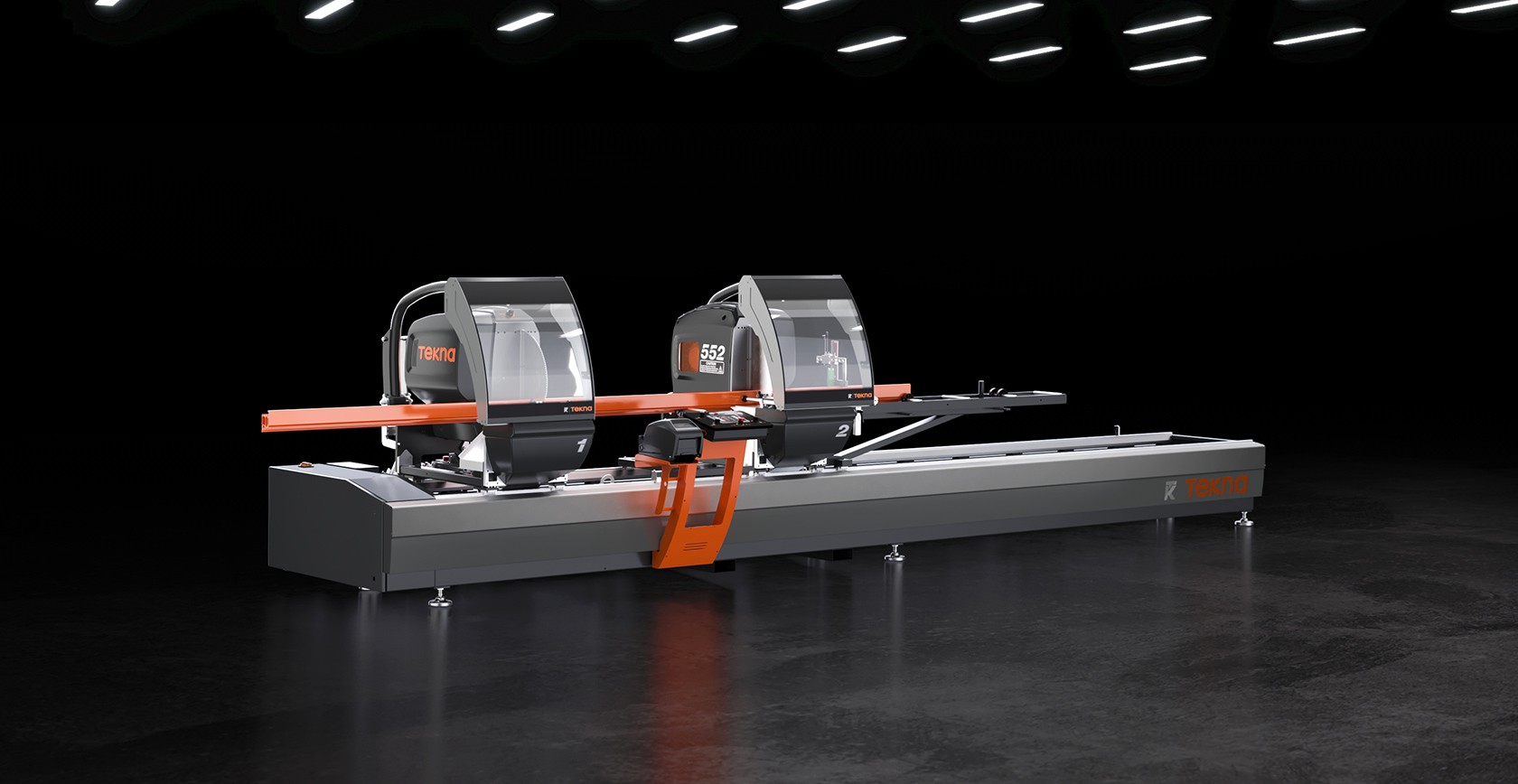

Troncatrice doppiatesta con movimento automatico della testa mobile tramite motore brushless comandato da un controllo numerico. Inclinazione pneumatica delle unità di taglio da 90° fino a 22°30’ (esterna) in due posizioni fisse oppure con sistema opzionale meccanico di regolazione delle angolazioni intermedie. Avanzamento lama oleo-pneumatico.

Dati Tecnici arrow_drop_down
CARATTERISTICHE DELLA MACCHINA
Controllo elettronico asse X

Velocità di posizionamento asse X (m/min)
25
Rilevamento posizione testa mobile mediante sistema di misura diretto con banda magnetica assoluta

Inclinazione teste pneumatica

Inclinazione esterna
45° / 22°30’
Regolazione meccanica delle angolazioni intermedie con visualizzazione digitale della posizione

Avanzamento lame oleopneumatico

Velocità avanzamento lama regolabile

Taglio utile, secondo modello (mm)
5.000
Lame al widia
2
Diametro lama (mm)
550
Potenza motore lama (kW)
2,2
Misuratore elettronico spessore profilo

DIAGRAMMA DI TAGLIO
SICUREZZE E PROTEZIONI
Protezione locale frontale ad azionamento pneumatico

POSIZIONAMENTO E BLOCCAGGIO PROFILO
Coppia di morse pneumatiche orizzontali con dispositivo “bassa pressione”

Coppia di morse orizzontali a serraggio verticale

Coppia di morse orizzontali supplementari

Supporti intermedi profilo a posizionamento manuale
1
Rulliera su testa mobile (mm)
2.000
Morsa aggiuntiva sostegno profilo su rulliera

LUBRIFICAZIONE E ASPIRAZIONE
Sistema di lubrificazione micronebbia ad acqua con emulsione d’olio

Predisposizione per start automatico aspiratore esterno

Cassetti estraibili per raccolta trucioli e spezzoni
6
Sistema dragante per evacuazione trucioli

FUNZIONALITÀ
Esecuzione di tagli singoli

Esecuzione di tagli fuori squadro (angoli intermedi)

Esecuzione di tagli ciclici da liste di taglio

Funzionalità tagli speciali PRO (taglio oltremisura, sottomisura, spuntato e a cuneo)

Funzionalità tagli semiautomatici SLICE (taglio a spinta)

Importazione liste di taglio

Incluso
disponibile

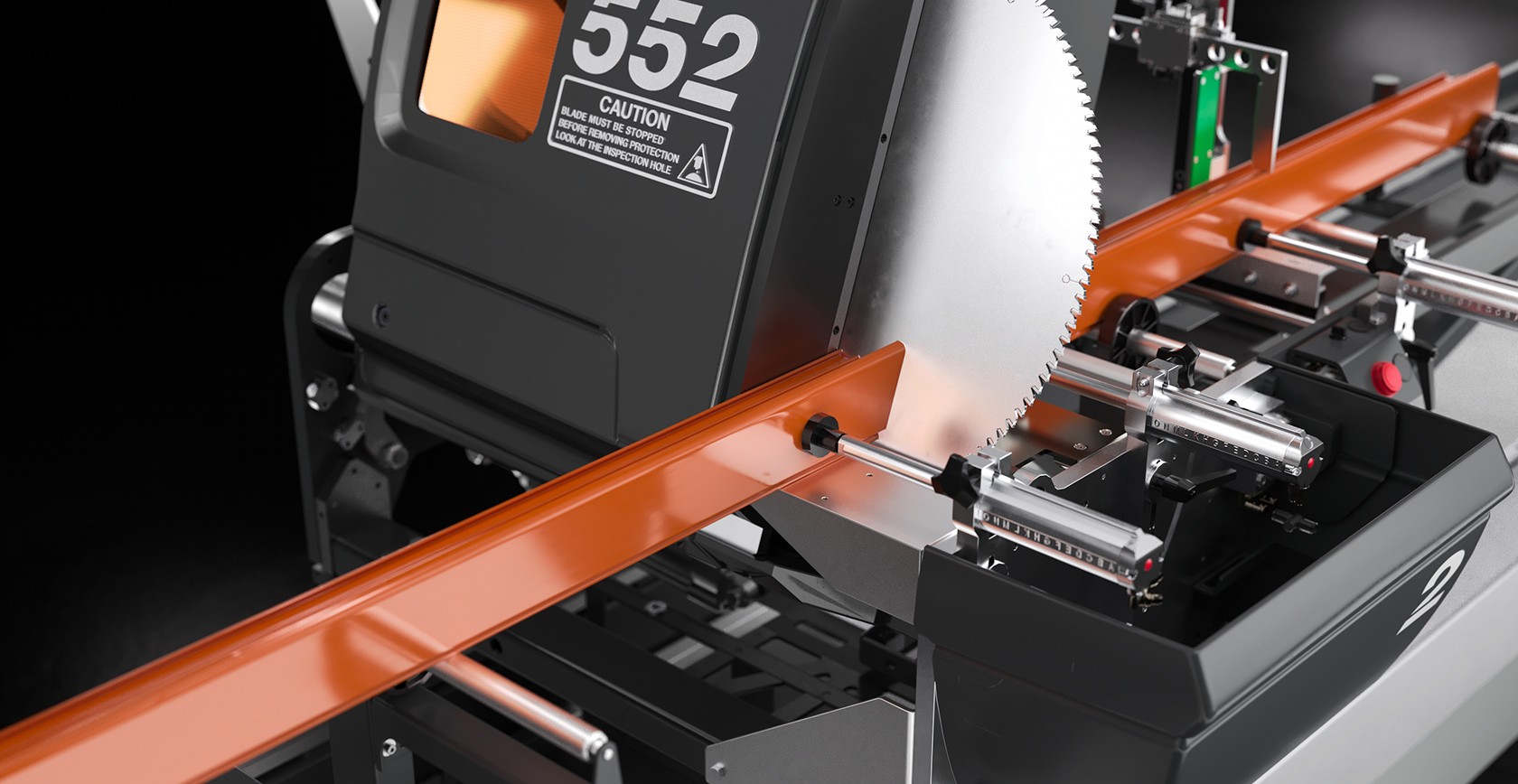

Bloccaggio profilo

Il bloccaggio del profilo per il taglio avviene in modo estremamente preciso e sicuro attraverso due pressori orizzontali. Per necessità di bloccaggio verticale, particolarmente per tagli speciali, è disponibile un sistema di pressori orizzontali, oggetto di brevetto, che consentono il bloccaggio verticale del profilo. Un supporto intermedio posizionato manualmente sostiene il profilo quando si tagliano lunghezze considerevoli.

Troncatrici Doppiatesta TKE 552 Bloccaggio profilo Tekna
Troncatrici Doppiatesta TKE 552 Protezioni Teste Tekna

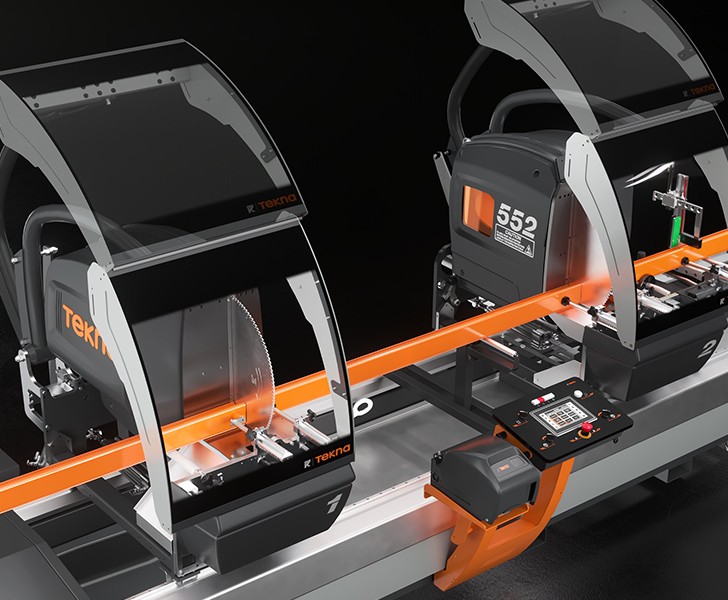

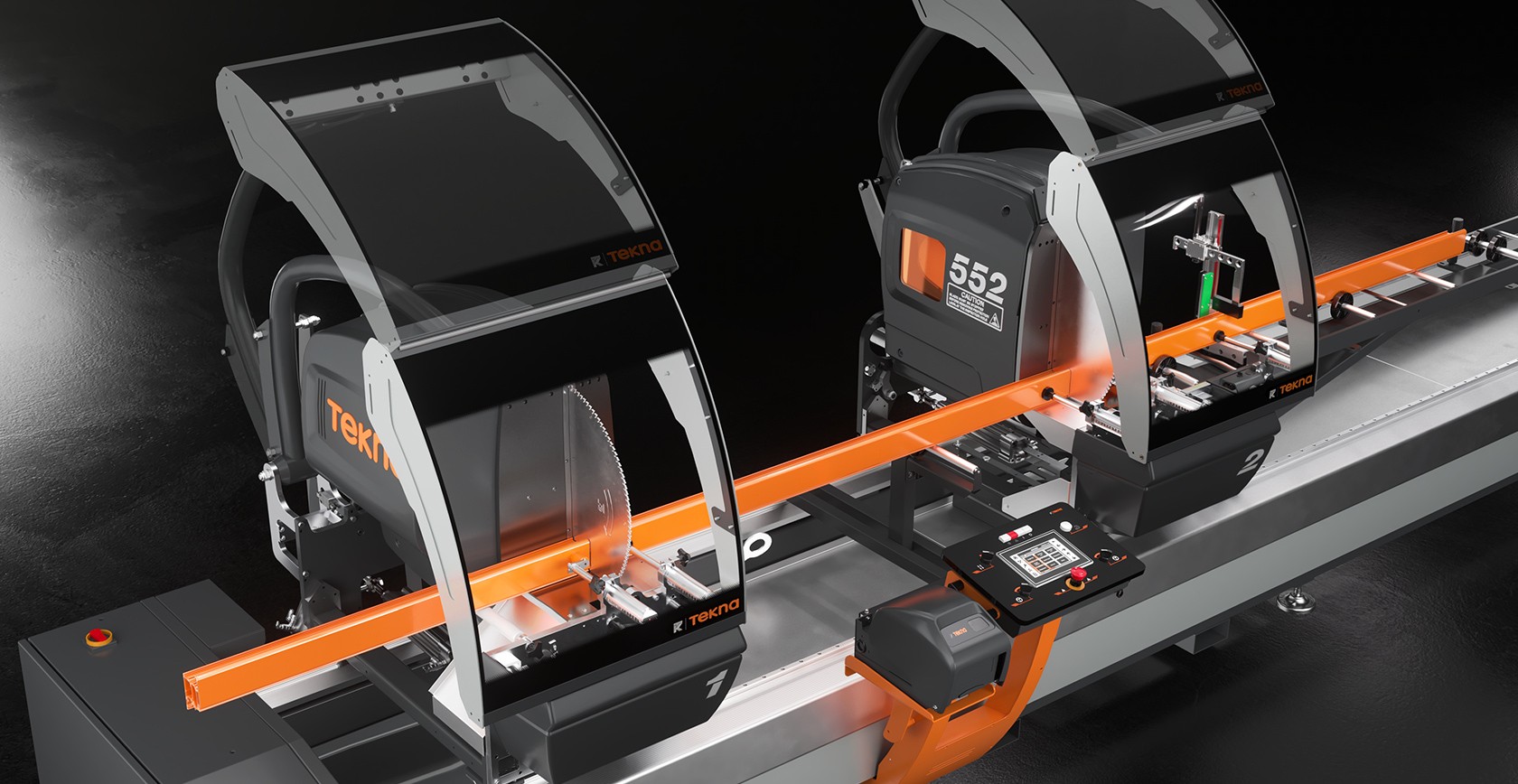

Protezioni Teste

Due protezioni locali a movimento automatico installate sulle unità di taglio, proteggono la zona di lavorazione. Sono realizzate in policarbonato antigraffio, i movimenti di apertura e chiusura avvengono automaticamente nelle fasi opportune del ciclo di taglio e sono azionati da un cilindro pneumatico.

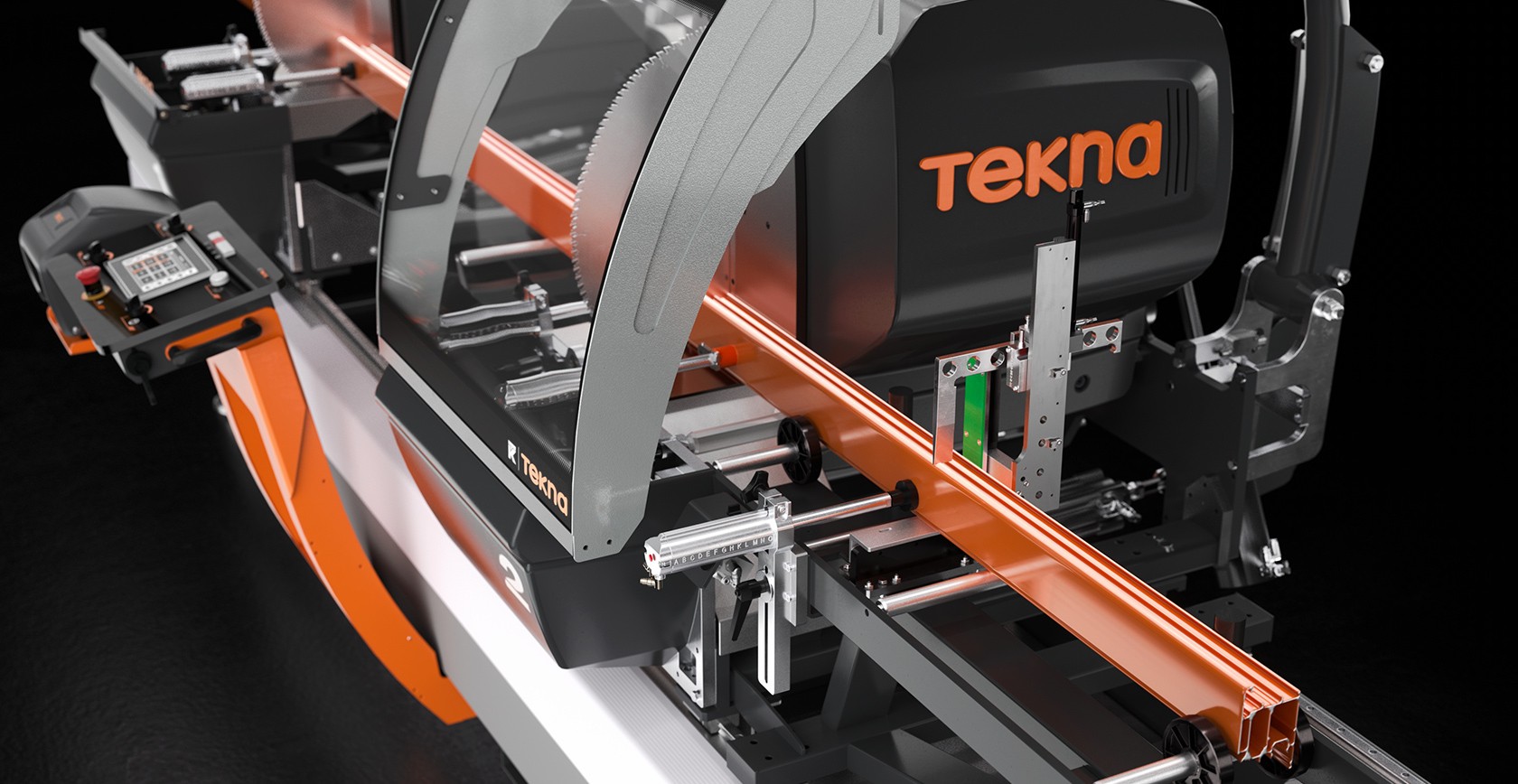

Carico e scarico

La troncatrice dispone di rulliera su testa mobile, per carico e scarico standard. La rulliera supporta opzionalmente una morsa supplementare per il bloccaggio della barra residua e il misuratore elettronico dello spessore del profilo lavorato che consente di effettuare la correzione in automatico della quota di taglio in funzione della reale dimensione del profilo, con relativa tolleranza derivante da trattamenti superficiali.

Troncatrici Doppiatesta TKE 552 Carico e scarico Tekna
Troncatrici Doppiatesta TKE 552 Controllo Tekna

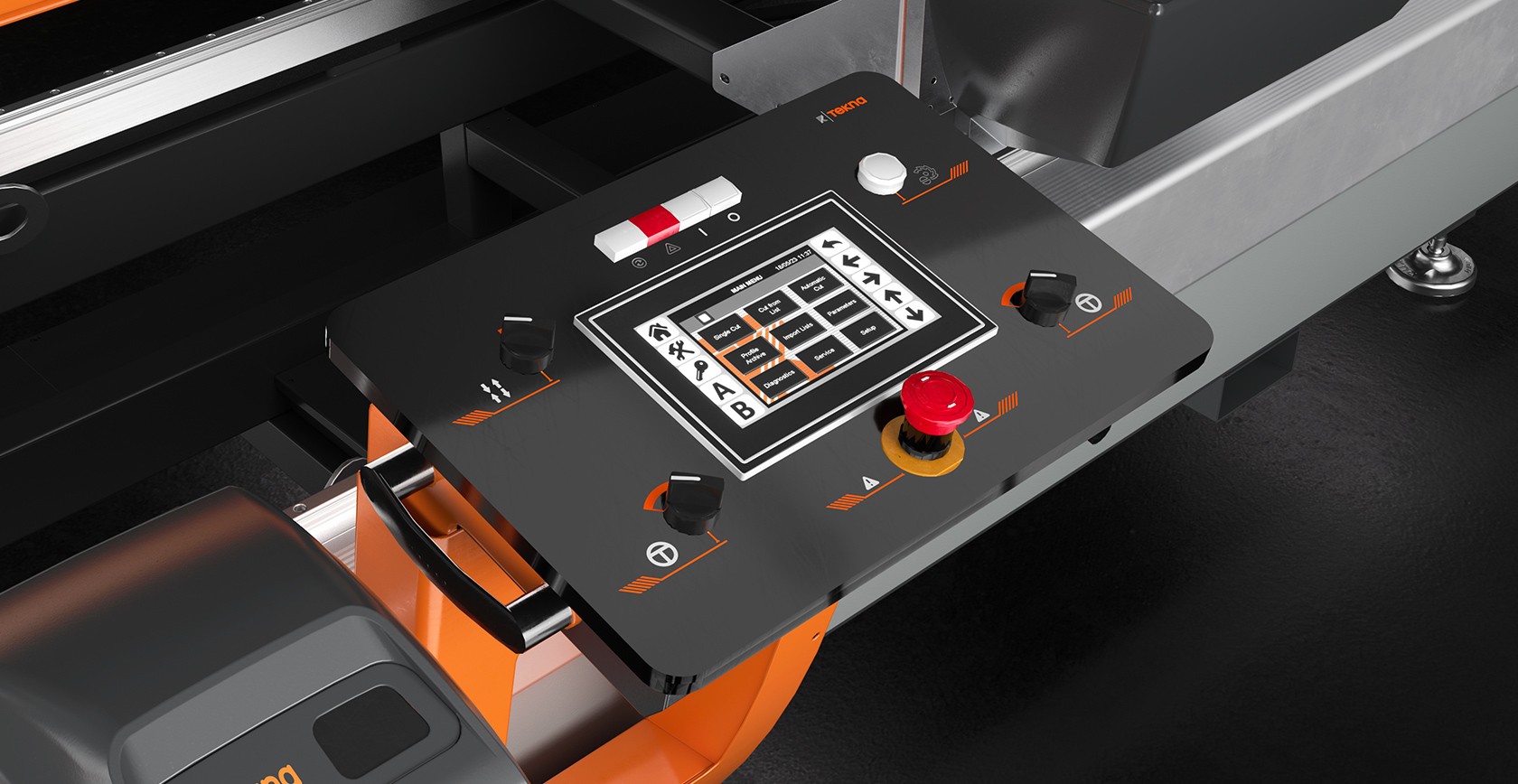

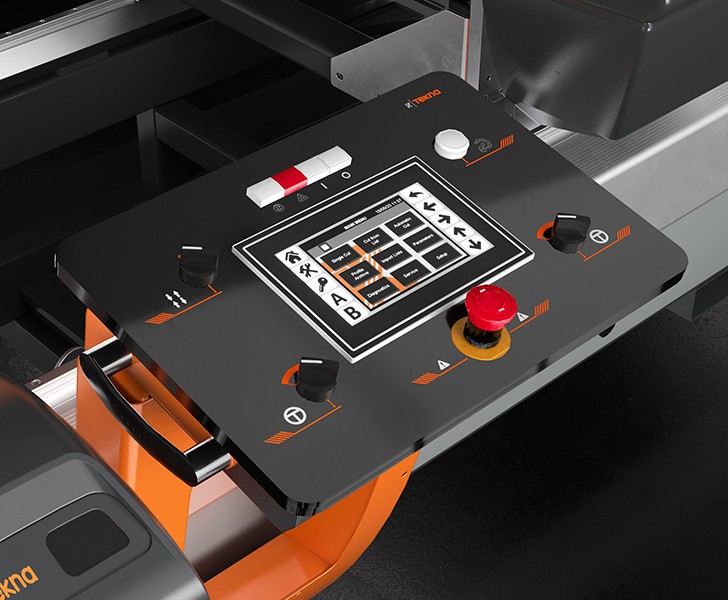

Controllo

Il pannello di controllo, installato su un supporto scorrevole su cuscinetti lungo il lato frontale della macchina, consente un posizionamento corretto delle teste mobili in base alle specifiche del taglio da effettuare. Utilizza un display touch screen da 7” e un software completamente personalizzato e ricco di funzionalità ideate specificamente per questa macchina. Attraverso la creazione delle liste di taglio viene ottimizzato il ciclo di lavorazione, consentendo la riduzione degli scarti e la diminuzione dei tempi per le fasi di carico-scarico dei pezzi.

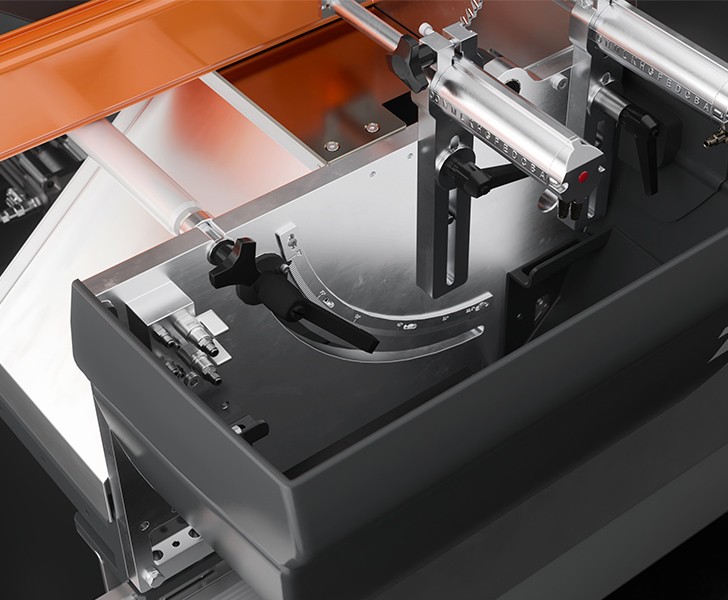

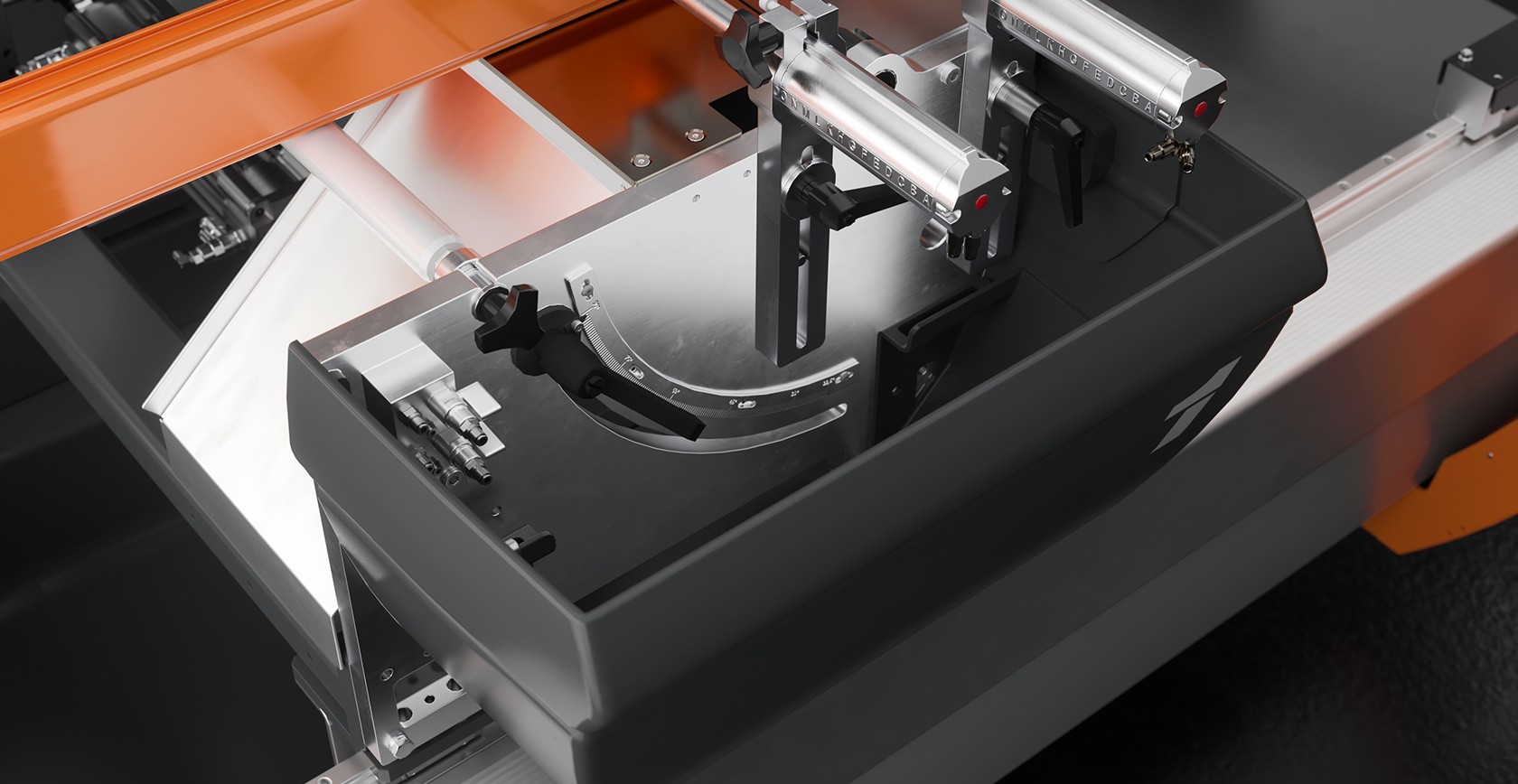

Regolazione inclinazioni intermedie (Opzionale)

La versione standard permette di effettuare tagli a 45° e 22°30’ mediante il presetting meccanico di riscontri di arresto. Opzionalmente è previsto un sistema di regolazione dell’inclinazione delle unità di taglio in tutte le angolazioni intermedie, particolarmente utile nella realizzazione di tagli fuori squadro. In presenza di questo sistema, l’inclinazione desiderata viene regolata meccanicamente tramite un volantino manuale; il PLC è in grado si verificare la corrispondenza tra la posizione delle teste e il dato di inclinazione inserito, consentendo l’avvio del ciclo di taglio solo se le teste risultano inclinate correttamente.

Troncatrici Doppiatesta TKE 552 Regolazione inclinazioni intermedie Tekna
Troncatrici Doppiatesta TKE 552 Predisposizione stampante Tekna
Predisposizione stampante (Opzionale)

La macchina viene predisposta per l'installazione di una stampante selezionabile tra i modelli compatibili. L'allestimento prevede l'abilitazione software alla funzione di stampa delle etichette, gli elementi meccanici di supporto per il posizionamento a bordo macchina, il cablaggio e la predisposizione per il collegamento elettrico, una copertura ribaltabile che protegge la stampante dagli urti e dal possibile ingresso di trucioli. La predisposizione meccanica per l'installazione può variare tra i differenti modelli di macchina.
