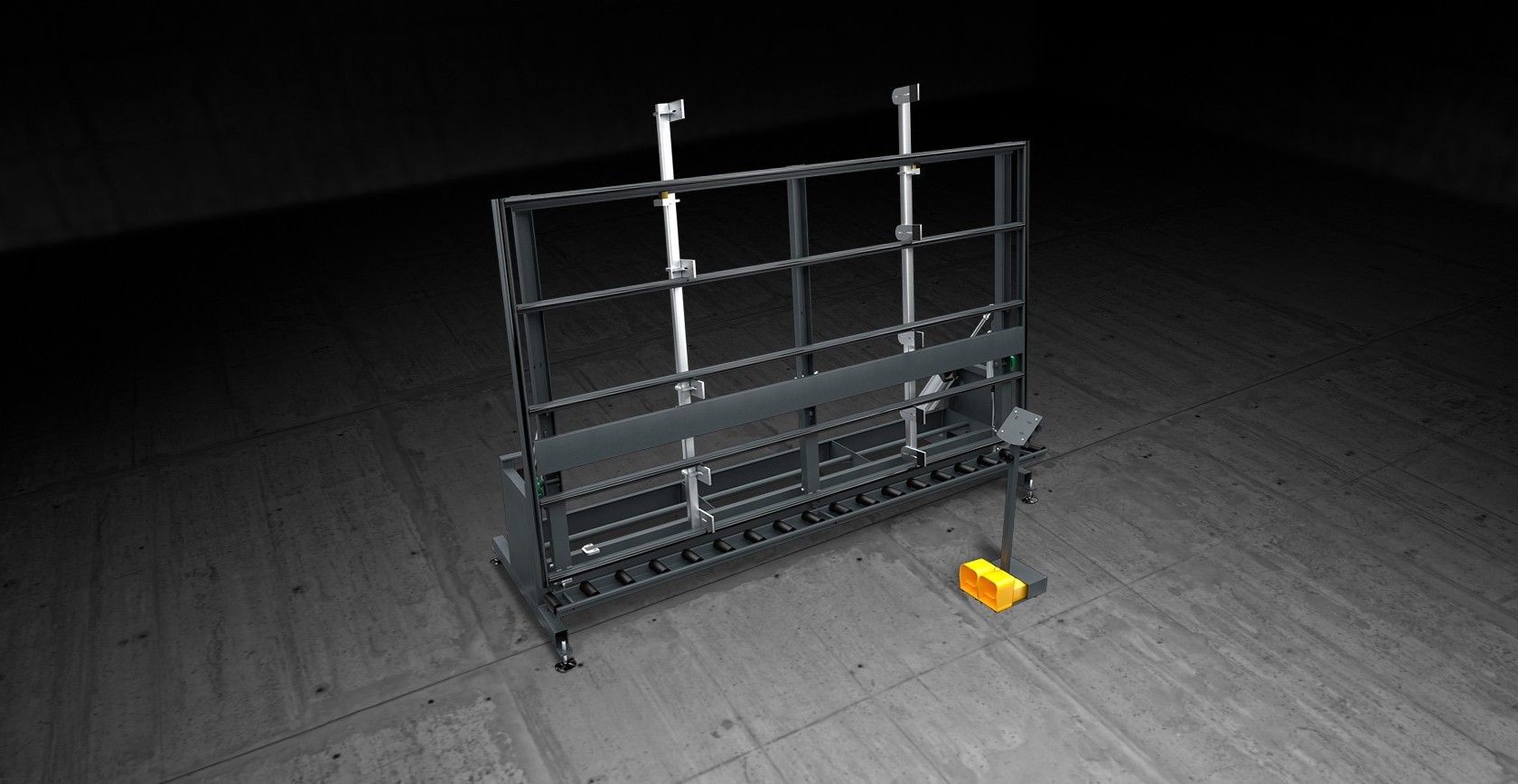

Banco di collaudo per serramenti in alluminio. Consente di ricreare le condizioni di utilizzo del serramento: il telaio è bloccato mediante sistema di morse regolabili su tutta l’altezza del serramento, si inseriscono le ante all’interno del telaio, si esegue la vetratura e il collaudo finale. La rulliera consente all’operatore il carico e lo scarico di serramenti pesanti in completa autonomia.

Dati Tecnici arrow_drop_down
CARATTERISTICHE
Consumo aria (Nl/min)
150
Ribaltamento pneumatico della rulliera quando il piano è in orizzontale

Sistema di morsaggio a strettoio autocentrante con barre a scomparsa

Barre strettoio con 5 palette regolabili su entrambe le barre (mm)
H = 2.060
Altezza palette strettoio (max) (mm)
65
Apertura strettoio (mm)
425 ÷ 2.425
Forza di morsaggio regolabile (max) (N)
660
Piano di lavoro basculante da 0° (orizzontale) a 85°

Piano di lavoro regolabile in altezza (mm)
875 ÷ 925
Superfici di contatto ricoperte con PVC duro antifrizione

Peso (kg)
330
Portata massima (kg)
200
Lunghezza (mm)
3000
Rulliera di carico-scarico con altezza da terra regolabile (mm)
305 ÷ 355
Incluso
disponibile

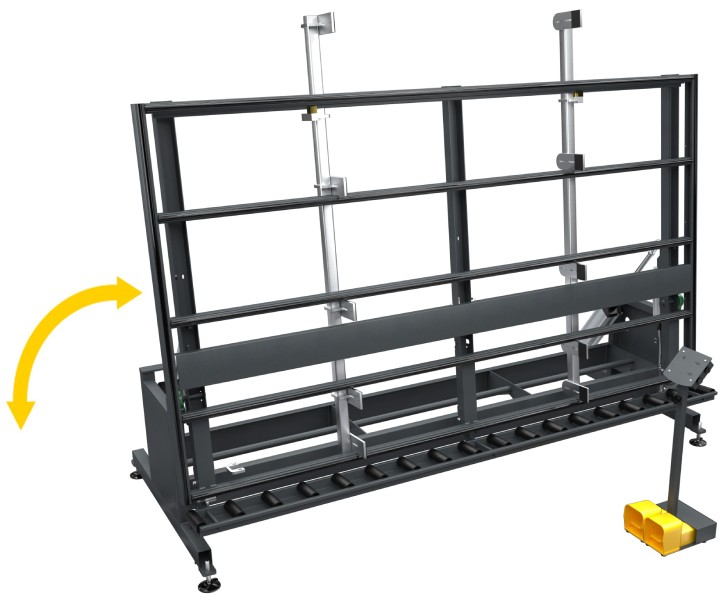

Piano di lavoro ribaltabile

Il piano di lavoro è basculante con movimentazione completamente pneumatica. Mediante la pedaliera il piano di lavoro può essere inclinato da 0°, posizione orizzontale, a 85°.

Banchi Per Assemblaggio Manuale Five CS Piano di lavoro ribaltabile Tekna
Banchi Per Assemblaggio Manuale Five CS Piano d’appoggio in PVC duro antifrizione Tekna

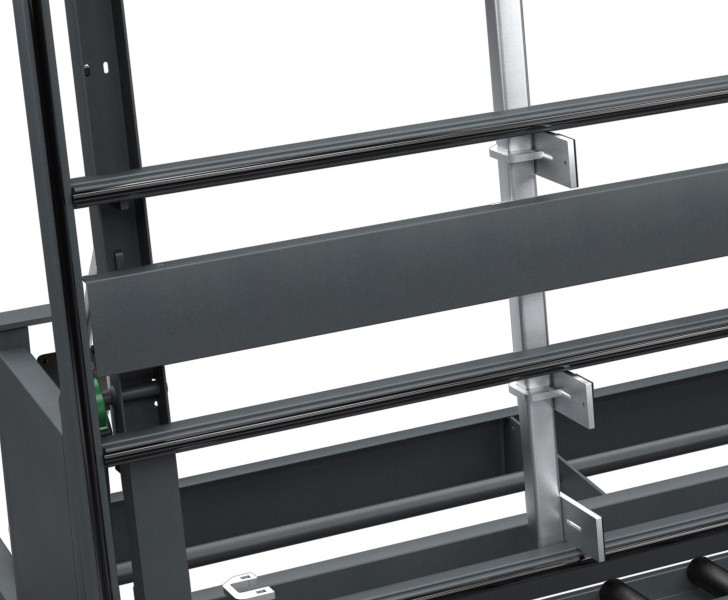

Piano d’appoggio in PVC duro antifrizione

Il piano d’appoggio in PVC duro antifrizione assicura grande scorrevolezza della cornice consentendo facilità di movimentazione.

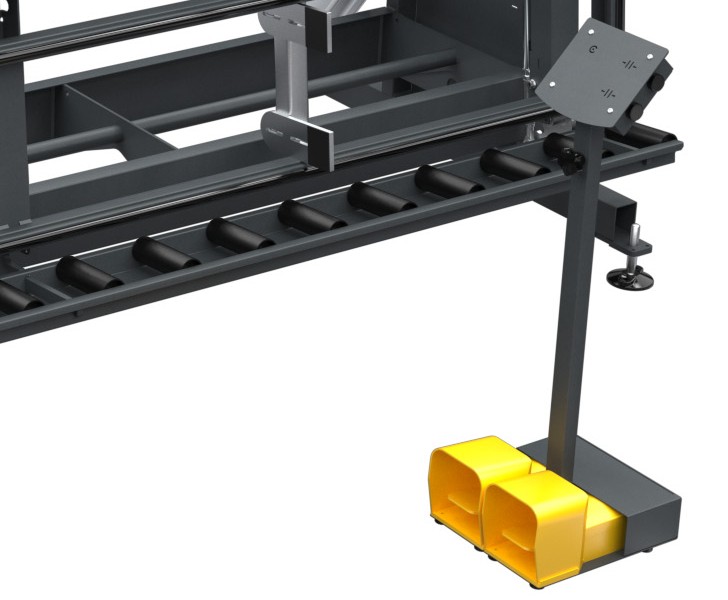

Controllo e gruppo pedaliera

Una consolle centrale prevede l’alloggiamento del comando bimanuale che gestisce il bloccaggio/bloccaggio della cornice. Inoltre una doppia pedaliera permette il ribaltamento del piano o l’azionamento del rulliera orizzontale di scorrimento profilo.

Banchi Per Assemblaggio Manuale Five CS Controllo e gruppo pedaliera Tekna
Banchi Per Assemblaggio Manuale Five CS Rulliera scorrimento serramento Tekna

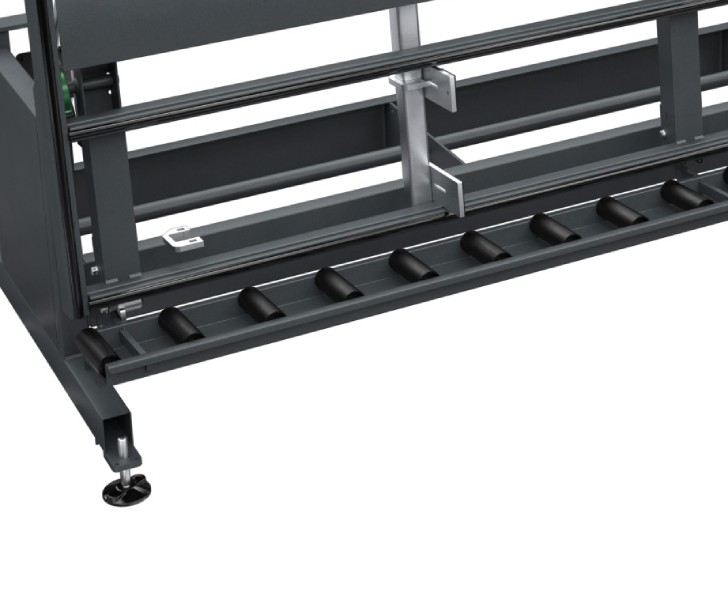

Rulliera scorrimento serramento

Una rulliera ribaltabile a movimentazione pneumatica consente la traslazione orizzontale della cornice grazie a rullini montati su stelo che assicurano scorrevolezza e facilità di movimentazione.

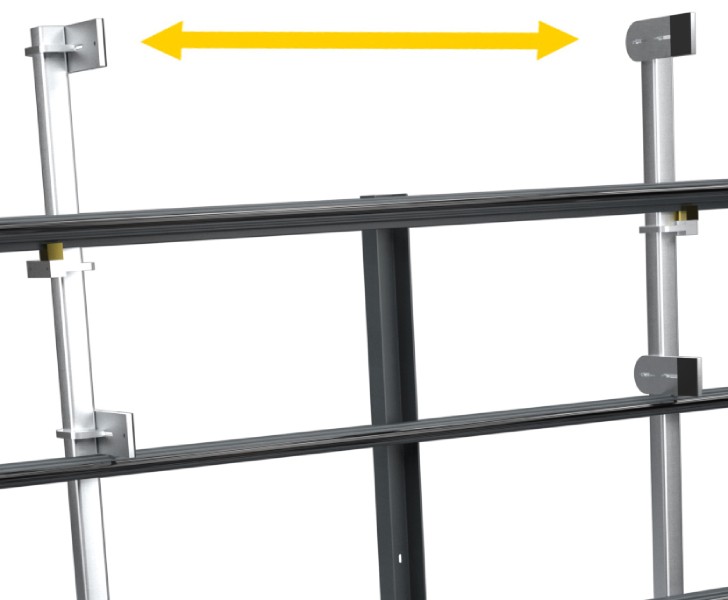

Bloccaggio cornice

Il sistema di bloccaggio della cornice avviene in maniera autocentrante, grazie ad una cremagliera che assicura il perfetto parallelismo e pressione uniforme attraverso l’impiego di cilindri pneumatici.

Banchi Per Assemblaggio Manuale Five CS Bloccaggio cornice Tekna
