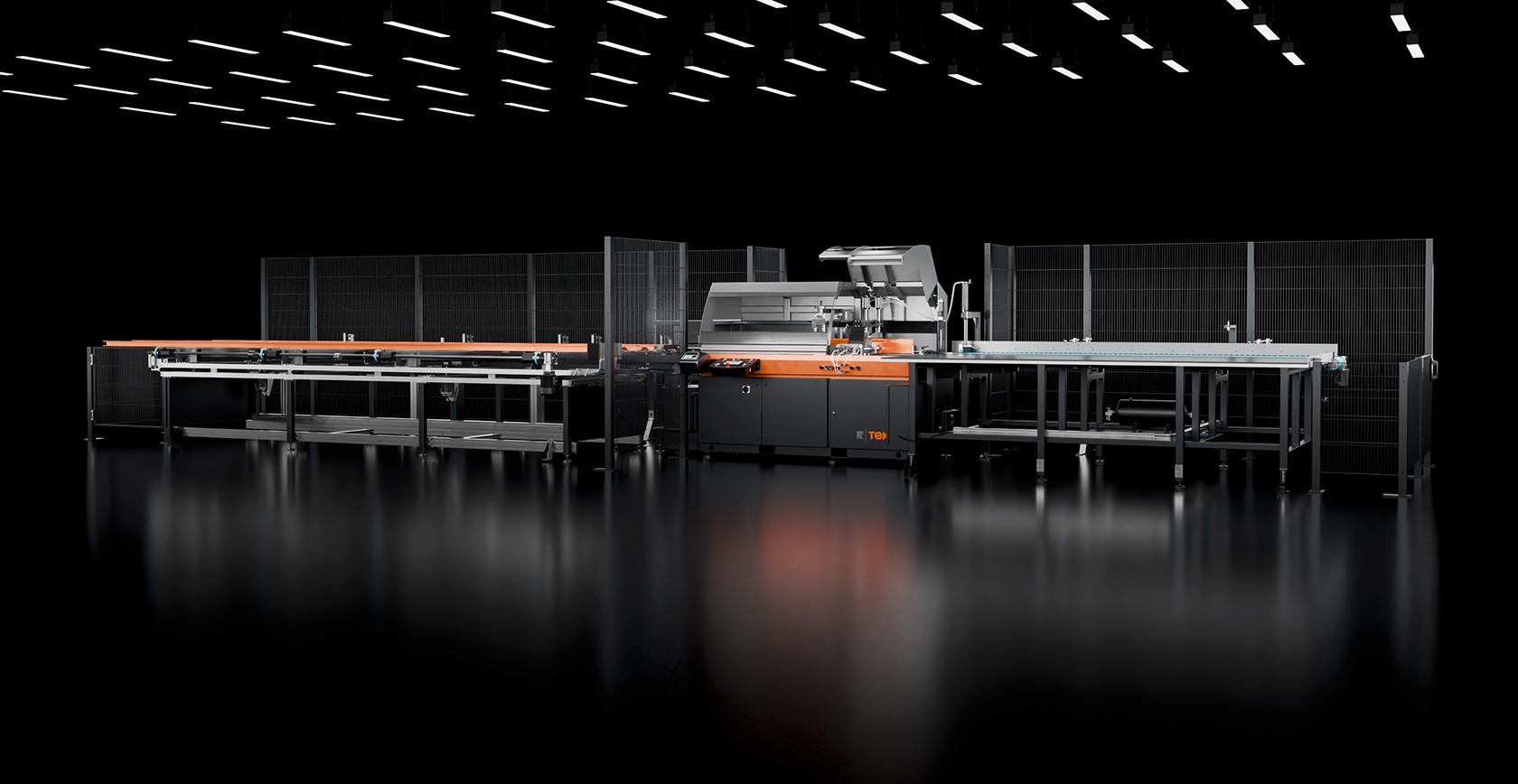

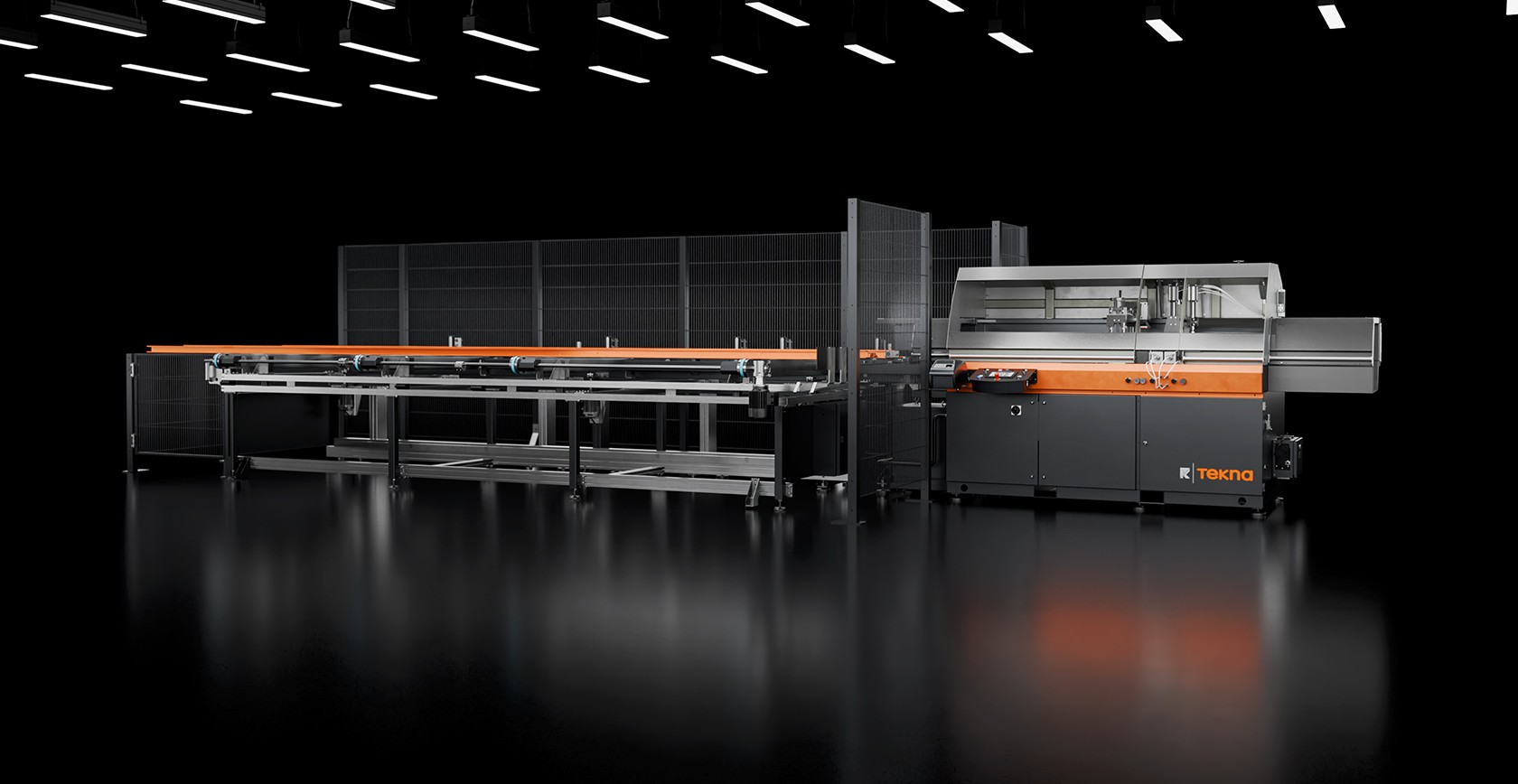

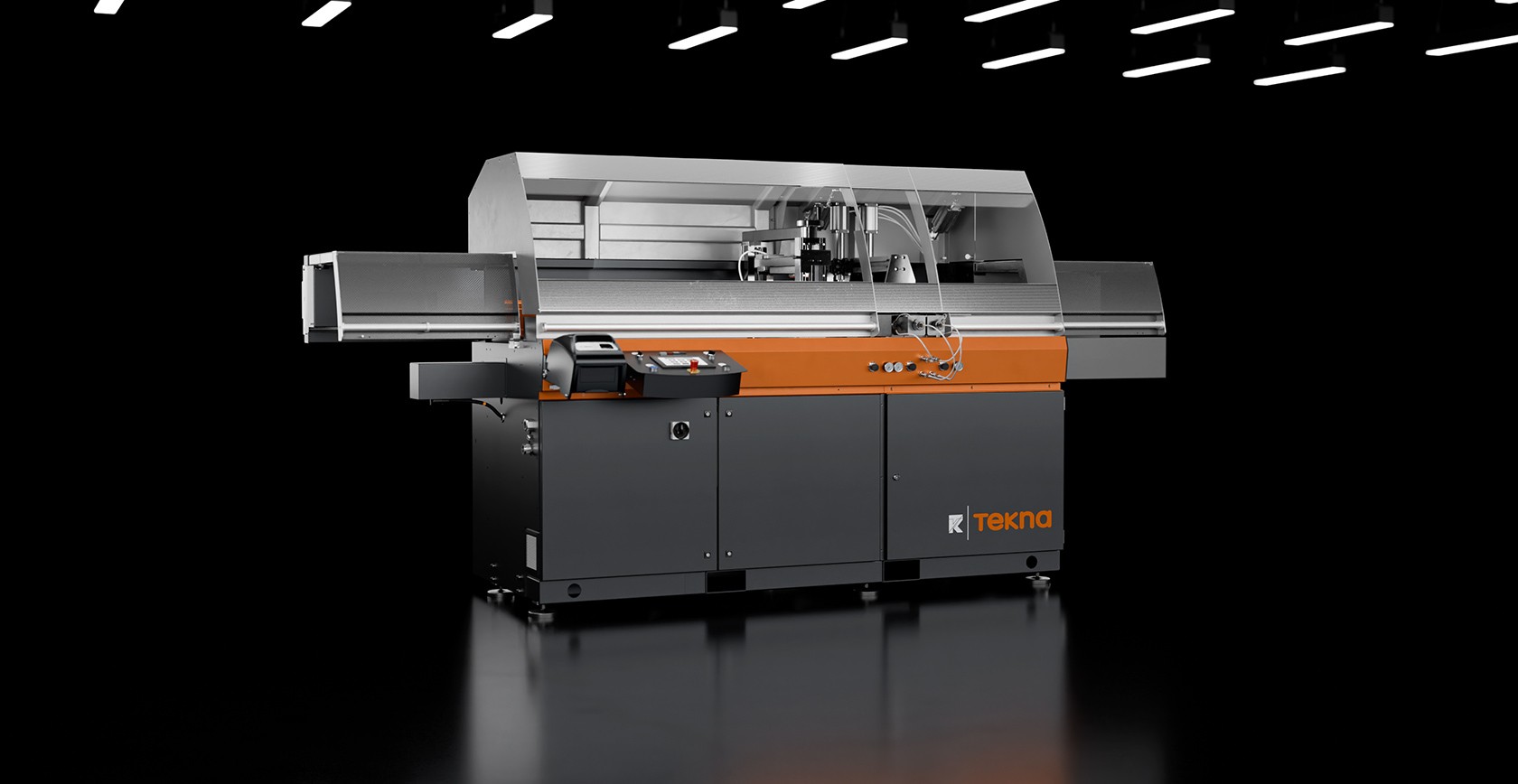

TKE 305 EA

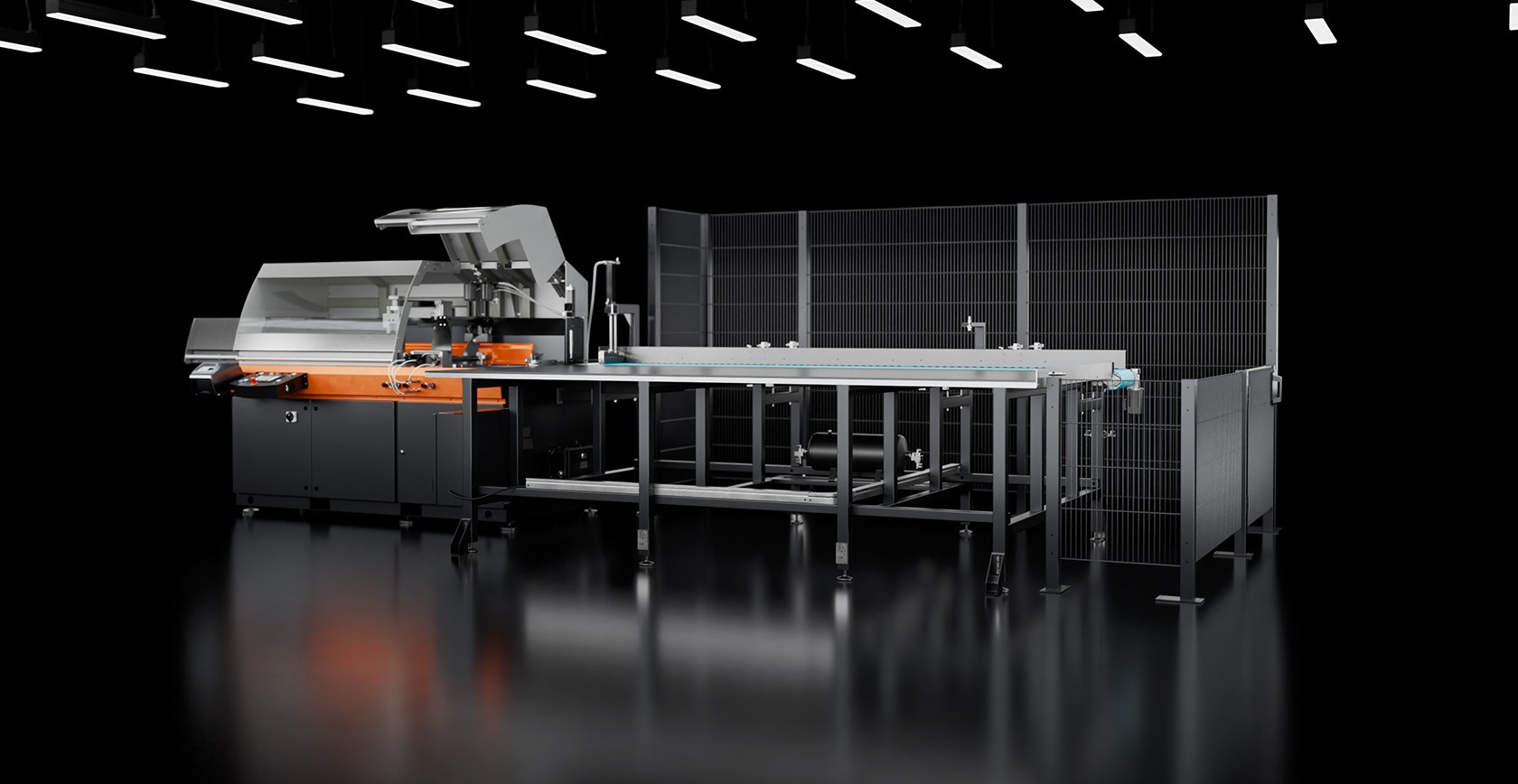

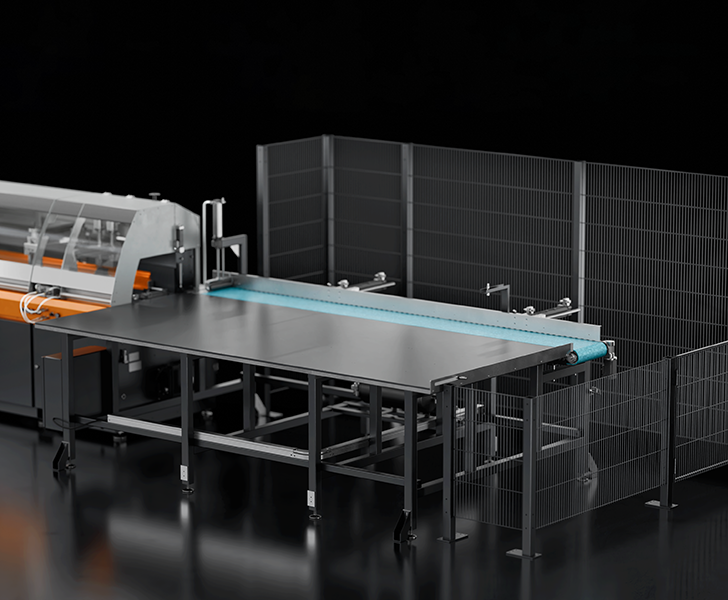

Troncatrice monotesta ascendente a ciclo automatico per il taglio a 90°, equipaggiata con sistema di avanzamento barra elettrico a CN. Configurabile con lame di quattro diversi diametri, avanzamento lama elettrico a CN. Per le necessità di taglio che richiedono una finitura perfetta, dispone opzionalmente di un sistema pneumatico per la separazione automatica del pezzo tagliato che evita le tracce, lasciate comunemente al rientro della lama, nelle macchine che utilizzano questa modalità di taglio. Può inoltre essere configurata con inverter, per variare la velocità di rotazione della lama adeguandola al meglio al profilo da tagliare. Equipaggiabile con un magazzino di carico automatico delle barre e personalizzabile con unità di foratura per specifiche necessità.

Dati Tecnici arrow_drop_down
FUNZIONALITÀ
Esecuzione di tagli ciclici da liste di taglio

Importazione liste di taglio

SICUREZZE E PROTEZIONI
Protezione integrale scorrevole a comando manuale

Tunnel laterali di protezione

LUBRIFICAZIONE E ASPIRAZIONE
Sistema di lubrificazione ad olio a diffusione minimale

Predisposizione per start automatico aspiratore esterno

Gruppo di 4 soffiatori posizionabili con supporto magnetico per la pulizia del piano di lavoro

POSIZIONAMENTO E BLOCCAGGIO PROFILO
Fermo di battuta manuale per recupero taglio di fine barra

Struttura a ponte in zona taglio con due coppie di morse verticali e orizzontali con riduttore di pressione corredato di manometro

Struttura a ponte in zona alimentatore con coppia di morse verticale e orizzontale con riduttore di pressione corredato di manometro

Morse orientabili ponte zona taglio e alimentatore

CARATTERISTICHE DELLA MACCHINA
Controllo elettronico asse X

Corsa asse X (mm)
1000
Velocità di posizionamento asse X (m/min)
20
Posizionamento con encoder assoluto

Tolleranza di posizionamento (mm)
± 0,1
Lunghezza minima barra (rimanenza barra) (mm)
110
Controllo elettronico asse Y dell’avanzamento lama

Lama al widia

Diametro lama
650 ; 550 ; 450 ; 350
Gestione seconda lama (*)

Convogliatore trucioli per lama

Sistema di separazione del pezzo tagliato

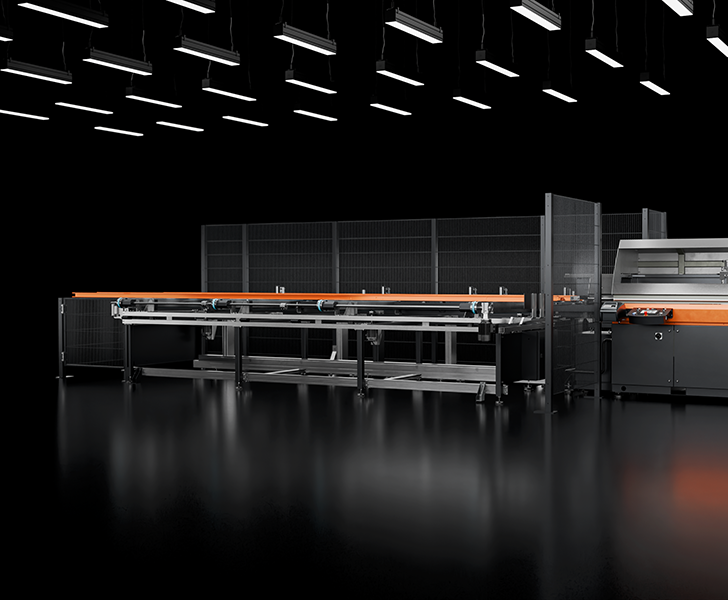

Magazzino di carico automatico barre

Unità di foratura

Illuminazione dell’area di lavoro

MOTORE LAMA
Motore trifase autofrenante

Velocità rotazione lama con inverter (giri/min)
2.200 ÷ 2.800
Motore con inverter (opzionale) (kW)
9.6
Tempo d’intervento del freno (s)
10
Velocità periferica a 50Hz (m/s)
Ø650 - 77 ; Ø550 - 83 ; Ø450 - 68 ; Ø350 - 53
Velocità rotazione lama Ø 650 (giri/min)
2280
Velocità rotazione lama Ø 350 ÷ 550 (giri/min)
2890
Potenza motore trifase (kW)
5.5

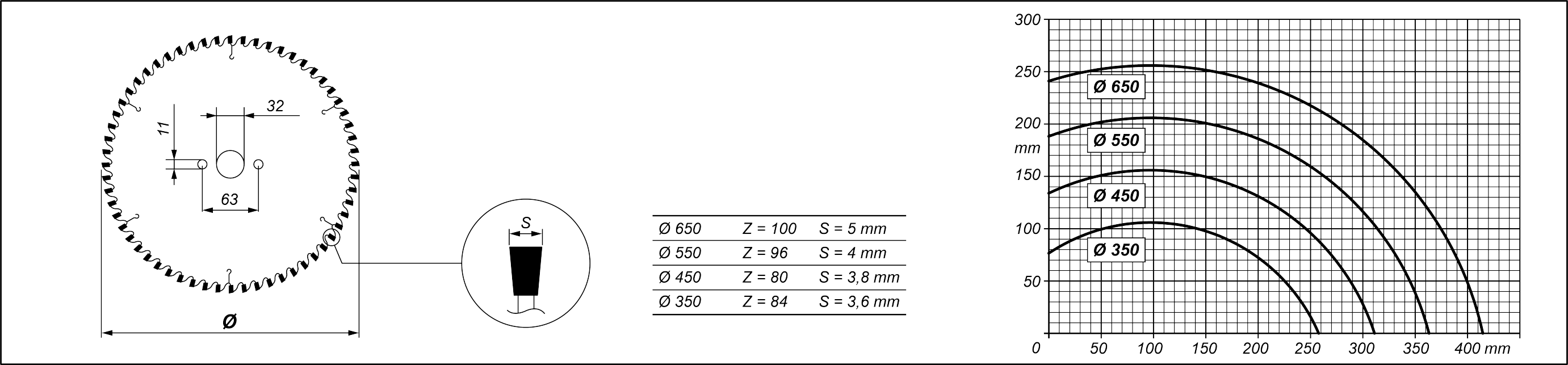

DIAGRAMMA DI TAGLIO
Incluso
disponibile

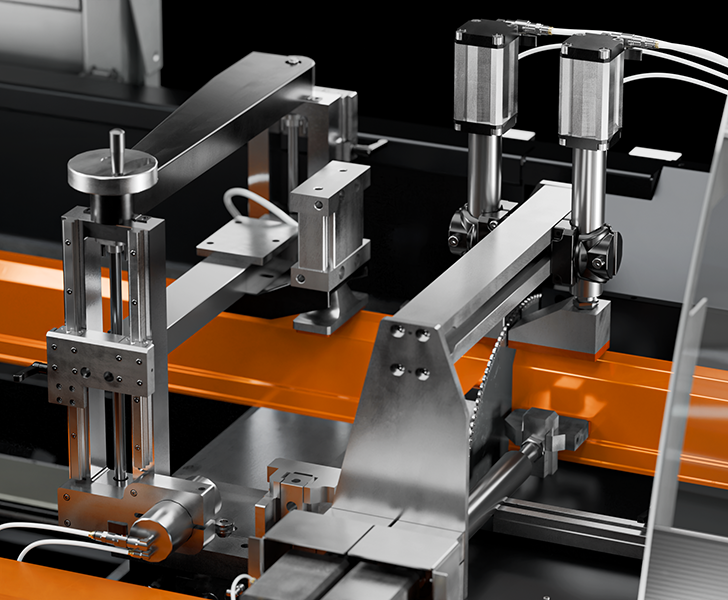

Alimentatore con morse a ponte

Sistema di avanzamento barra realizzato attraverso l’utilizzo di un asse controllato atto a garantire, grazie all’utilizzo di vite a ricircolazione di sfere, elevata precisione di posizionamento. Programmabile da PC posto a bordo macchina. Dotato di sistema di morse a ponte, il quale permette l’estrema versatilità di bloccaggio verso le più svariate geometrie di profilo, mantenendo al tempo stesso rapidità nella predisposizione dei cilindri di bloccaggio pezzo.

Alluminio TKE 305 EA Alimentatore con morse a ponte Tekna
Alluminio TKE 305 EA Zona taglio con morse a ponte Tekna

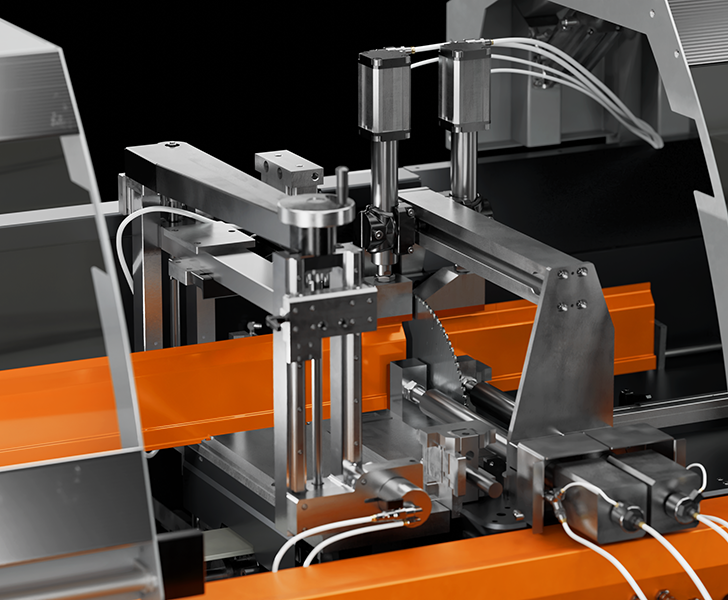

Zona taglio con morse a ponte

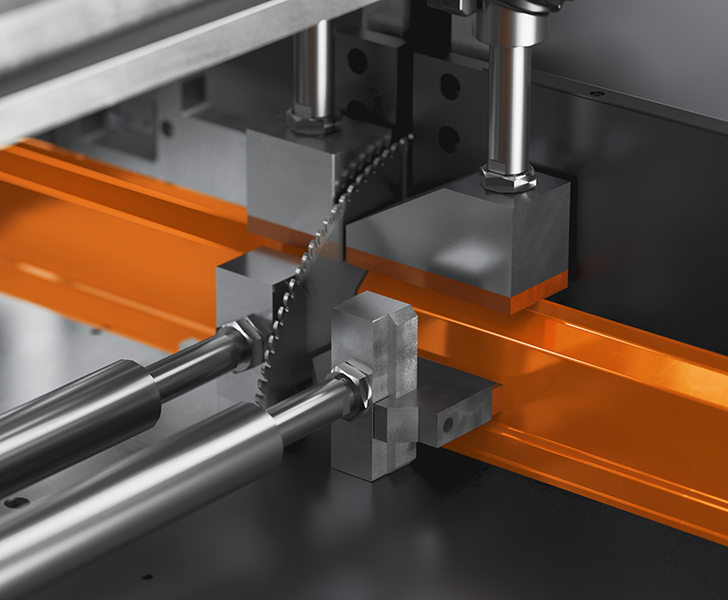

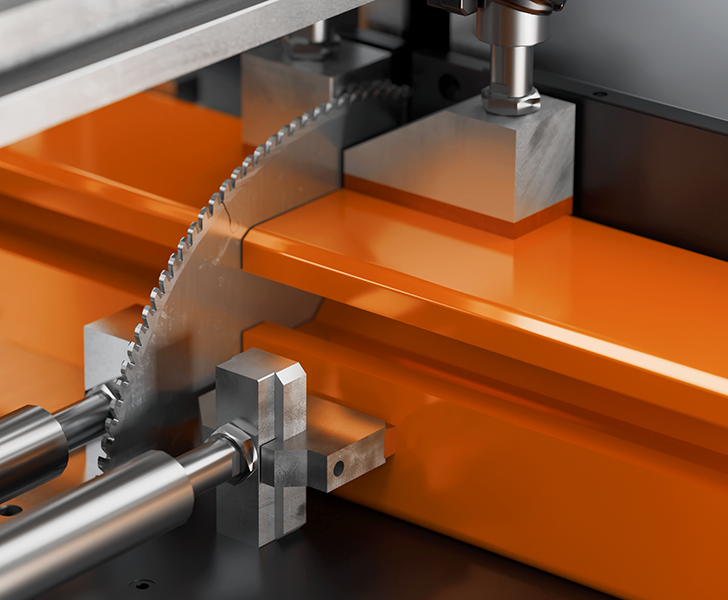

Per permettere il massimo utilizzo dell’ampia capacità di taglio, che garantisce la lavorabilità di profili di grandi dimensioni, la zona di taglio è caratterizzata da una robusta struttura atta a garantire la massima precisione. Questa sia per quanto riguarda il piano orizzontale che lo squadro verticale. Il sistema di morse a ponte presente anche in zona taglio, con i suoi 4 pressori posizionabili, contribuisce al bloccaggio stabile e preciso del pezzo da tagliare.

Morse orientabili

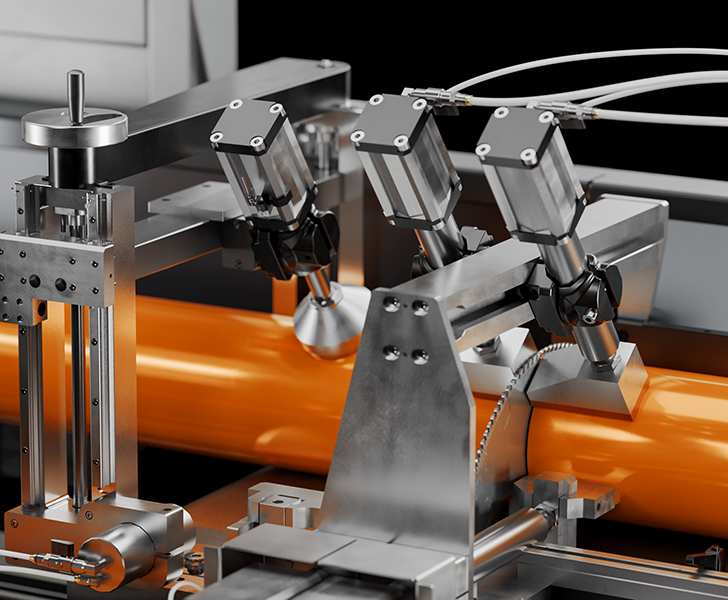

Opzionalmente entrambe le morse a ponte possono essere corredate di pressori orientabili, con angolo di pressione regolabile. Si tratta di un accessorio che permette il corretto bloccaggio ed il taglio di profili a geometria irregolare, garantendo la massima rigidità ed il mantenimento della precisione, caratteristica distintiva della macchina stessa. L’utilizzo di questo sistema è altresì caratterizzato da semplicità e rapidità di messa a punto.

Alluminio TKE 305 EA Morse orientabili Tekna
Alluminio TKE 305 EA Protezioni scorrevoli Tekna

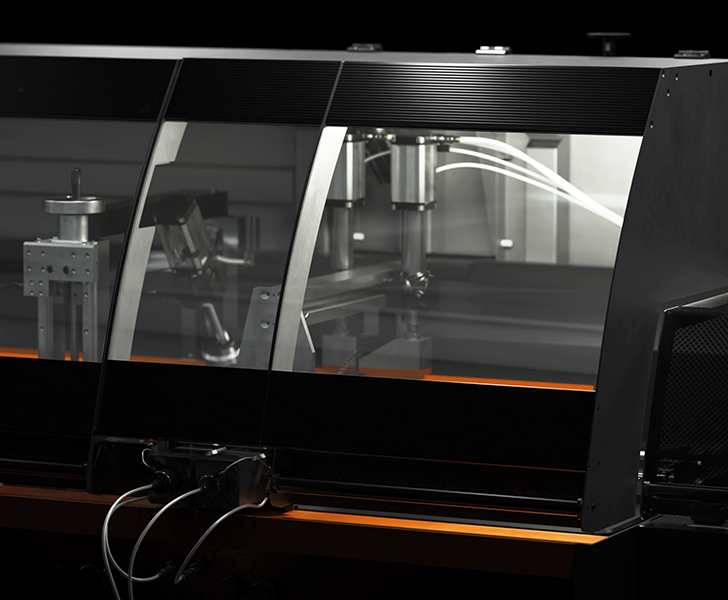

Protezioni scorrevoli

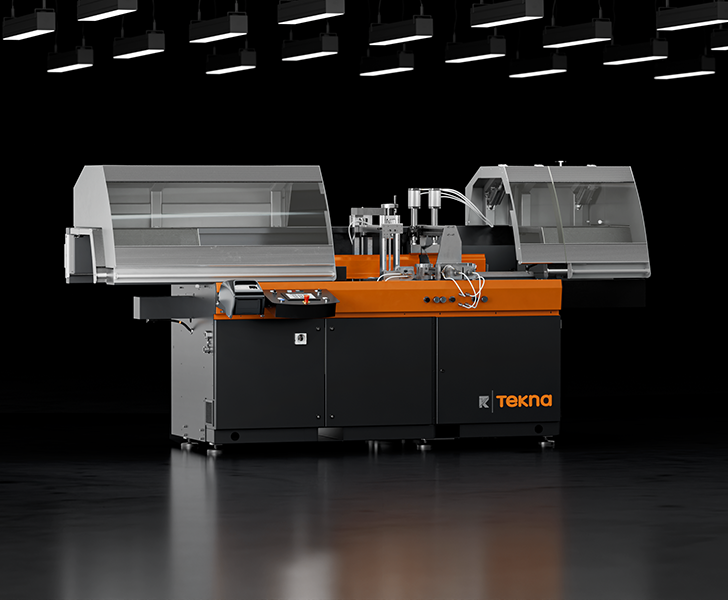

La protezione integrale dell’area di lavoro garantisce la massima sicurezza durante i cicli di taglio. È costituita da due carter di protezione separati, uno per la zona di bloccaggio e trasporto del pezzo, una per la zona di bloccaggio, taglio e separazione. I due carter dispongono di un’ampia finestra in policarbonato antigraffio per seguire le lavorazioni in piena luminosità e visibilità. Sono indipendenti tra loro e scorrevoli verso i lati esterni della macchina dando accesso ampio e completo al piano di lavoro.

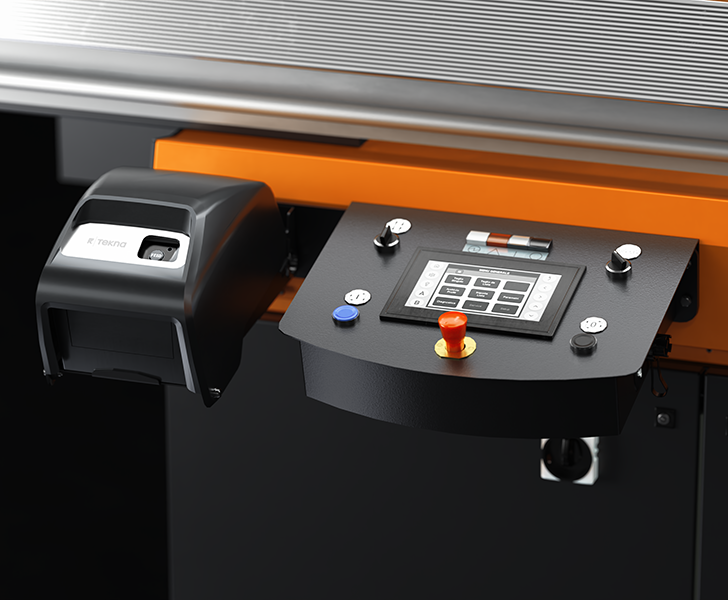

Controllo

La zona di controllo è caratterizzata da una console di comando equipaggiata con un PLC con display grafico integrato TFT a colori 5.7” QVGA e un software completamente personalizzato e ricco di funzionalità ideate specificamente per questa macchina. Tramite il PC è possibile programmare tagli singoli o tagli da lista in locale. Utilizzando il collegamento tramite porta USB o connessione in LAN, è possibile utilizzare liste programmate in remoto. Il controllo della gestione del taglio è completato dal sistema di regolazione pressione morse e dalla possibilità di regolare la velocità di uscita lama.

Alluminio TKE 305 EA Controllo Tekna
Alluminio TKE 305 EA Stampante di etichette Tekna
Stampante di etichette

La stampante industriale di etichette consente di identificare ogni profilo tagliato con caratteristiche identificative provenienti dalla lista di taglio. Inoltre la stampa del codice a barre consente una facile identificazione del profilo stesso, particolarmente utile per le successive fasi di lavorazione su Centri di Lavoro o su linee di assemblaggio assistito.
