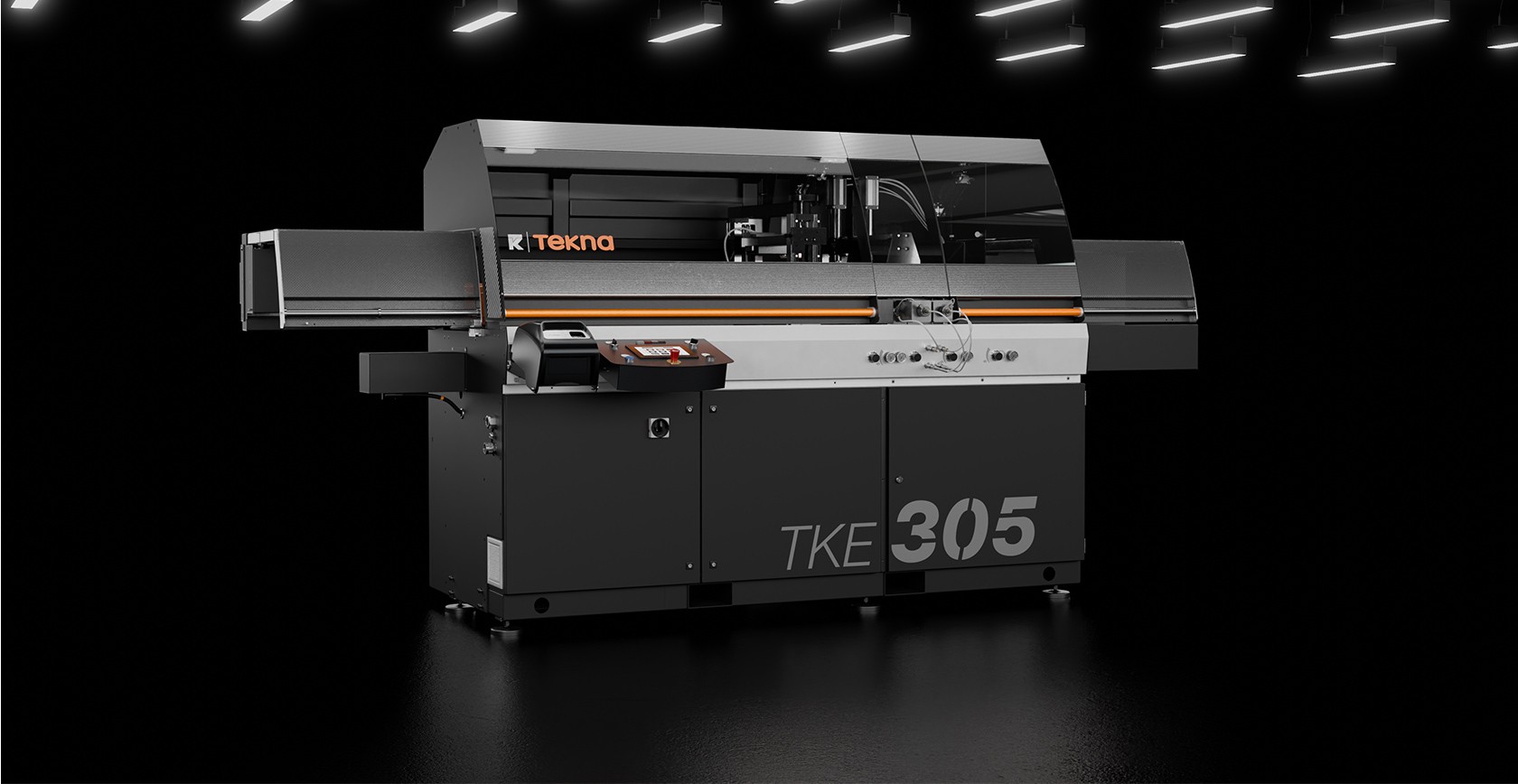

Refiladora monocabezal con salida ascendente del disco. Sirve para refilar perfiles extruidos y chapas planas de aluminio. Su estructura sumamente robusta permite cortar en modo bien definido y preciso los perfiles obteniendo superficies perfectamente paralelas. Además, puede equiparse con bases de rodillos que la vuelven aún más versátil. La protección del disco se ha estudiado y construido de tal manera que garantiza la máxima seguridad durante el mecanizado.

Datos técnicos arrow_drop_down
CARACTERÍSTICAS DE LA MÁQUINA
Control electrónico eje X

Carrera eje X (mm)
1.000
Velocidad de posicionamiento eje X (m/min)
20
Posicionamiento con codificador absoluto

Tolerancia de posicionamiento (mm)
± 0,1
Longitud mínima barra (resto barra) (mm)
110
Control electrónico eje Y del avance disco

Hoja de metal duro

Diámetro disco
650 ; 550 ; 450 ; 350
Sistema de separación de la pieza cortada

Almacén de carga automática barras

Unidad de perforación

Iluminación del área de trabajo

MOTOR DISCO
Motor trifásico autofrenante

Potencia motor trifásico (kW)
5,5
Velocidad periférica a 50Hz (m/s)
Ø650 - 77 ; Ø550 - 83 ; Ø450 - 68 ; Ø350 - 53
Tiempo de intervención del freno (s)
10
Motor con inversor (opcional) (kW)
9,6
DISPOSITIVOS DE SEGURIDAD Y PROTECCIONES
Protección integral deslizable de mando manual

LUBRICACIÓN Y ASPIRACIÓN
Sistema de lubricación por aceite con difusión mínima

Preparado para arranque automático aspirador externo

Grupo de 4 sopladores de posición con soporte magnético para limpieza de la superficie de trabajo

POSICIONAMIENTO Y BLOQUEO DEL PERFIL
Estructura de puente en zona de corte con dos juegos de mordazas verticales y horizontales con reductor de presión equipado con manómetro

Estructura de puente en zona alimentador con juego de mordazas verticales y horizontales con reductor de presión equipado con manómetro

Mordazas orientables puente zona corte y alimentador

DIAGRAMA DE CORTE
Incluido
Disponible
Alimentador con mordazas en puente (Opcional)
Un eje controlado, que garantiza una elevada precisión de posicionamiento por medio de un tornillo de recirculación de bolas, hace avanzar la barra. Programable desde ordenador situado en la máquina. Se suministra con sistema de mordazas en puente que bloquea, con gran versatilidad, cualquier forma de perfil sin perder rapidez en el preparado de los cilindros de bloqueo de la pieza.
Tronzadoras Monocabezal TKE 305 EA Alimentador con mordazas en puente Tekna
Tronzadoras Monocabezal TKE 305 EA Zona corte con mordazas en puente Tekna
Zona corte con mordazas en puente (Opcional)
Para poder utilizar al máximo la capacidad de corte que garantiza el mecanizando de perfiles de gran tamaño, la zona de corte se compone de una sólida estructura que asegura la máxima precisión. Ya sea en el plano horizontal como en la escuadra vertical. El sistema de mordazas en puente presente también en la zona de corte, con sus 4 prensas de posicionamiento, contribuye al bloqueo estable y preciso de la pieza que se debe cortar.
Mordazas orientables

Opcionalmente, ambas mordazas de puente pueden ser equipadas con prensas orientables, con ángulo de presión regulable. Se trata de un accesorio opcional que permite el correcto bloqueo y el corte de perfiles de forma irregular garantizando la máxima rigidez y gran precisión, característica distintiva de esta máquina. El uso de este sistema es sencillo y se caracteriza por la rapidez de su puesta a punto.

Tronzadoras Monocabezal TKE 305 EA Mordazas orientables Tekna
Tronzadoras Monocabezal TKE 305 EA Protecciones deslizables Tekna
Protecciones deslizables (Opcional)
La protección integral del área de trabajo garantiza la máxima seguridad durante los ciclos de corte. Está compuesta por dos cárteres de protección separados, uno para la zona de bloqueo y transporte de la pieza y el otro para la zona de bloqueo, corte y separación. Los dos cárteres disponen de una amplia ventana de policarbonato antiarañazos para efectuar las elaboraciones con plena luminosidad y visibilidad. Son independientes entre sí y deslizables hacia los lados exteriores de la máquina permitiendo el amplio y completo acceso al plano de mecanizado.

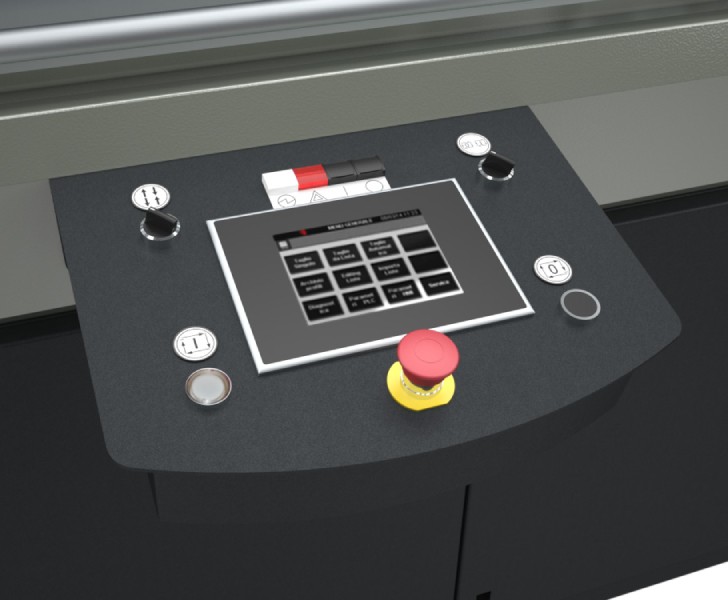

Control (Opcional)
La zona de control se caracteriza por un cuadro de mandos equipado con un PLC con pantalla gráfica integrada TFT en color 5.7” QVGA y un software completamente personalizado y con numerosas funciones creadas específicamente para esta máquina. A través del ordenador se pueden programar cortes únicos o cortes de lista de forma local. Con la conexión a través del puerto USB o conexión en LAN, se pueden utilizar listas programadas a distancia. Además, un sistema de regulación de la presión de las mordazas y la posibilidad de regular la velocidad de salida del disco completan la gestión del corte.
Tronzadoras Monocabezal TKE 305 EA Control Tekna
Tronzadoras Monocabezal TKE 305 EA Etiquetadora Tekna
Etiquetadora

La etiquetadora industrial permite identificar cada perfil cortado con características identificativas provenientes de la lista de corte. Además, la impresión del código de barras permite una fácil identificación del perfil, especialmente útil para las posteriores fases de mecanizado en Centros de Mecanizado o en líneas de montaje asistido.
