TKE 158 S

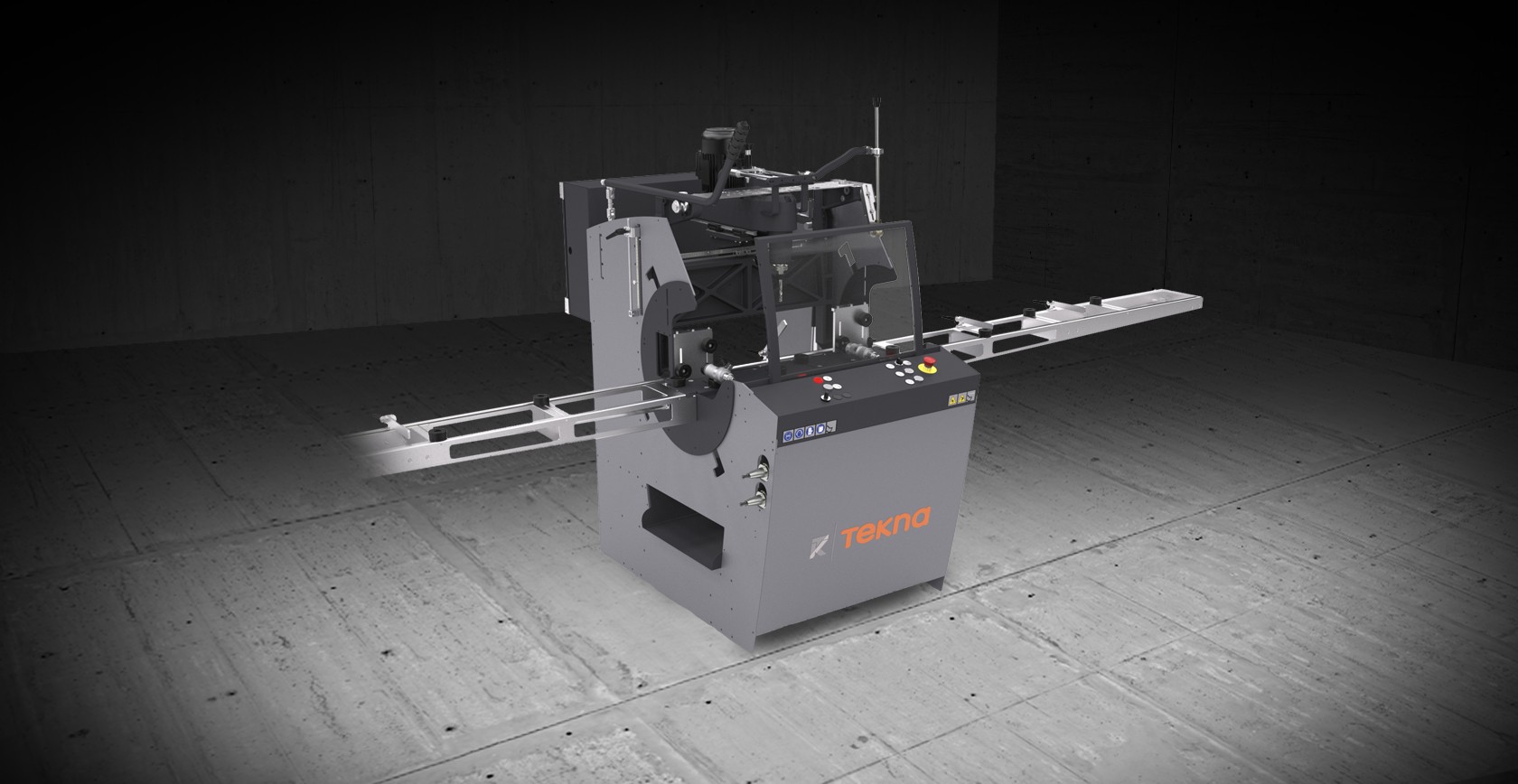

Pantografo monotesta a comando manuale con bloccaggio pneumatico e movimento di traslazione testa attraverso leva indiretta. Possibilità di lavorare acciaio no a 3 mm, grazie al motore con inverter da 1,1 kW. Equipaggiato con un sistema di rotazione del piano morsa, la macchina lavora 4 facce del pro lato senza sbloccare le morse né compiere lavorazioni passanti, effettuando una rotazione di 270° a settori di 90°. Quattro arresti pneumatici assicurano il bloccaggio. Protezione pneumatica della zona lavoro. Il dispositivo di rotazione permette di aumentare la velocità d’esecuzione e la precisione, di utilizzare utensili di lunghezza inferiore eliminando lavorazioni passanti e di ridurre le vibrazioni e la rumorosità.

Dati Tecnici arrow_drop_down
CARATTERISTICHE
Motore con inverter (kW)
1.1
Fresa monotagliente (mm)
Ø = 5 - 10
Pinza porta fresa completa di ghiera (mm)
Ø = 5/6 – 9/10
Leva indiretta traslazione testa

Tastatore a 4 diametri
Ø = 5 - 6 - 8 - 10
Puntatore laser

Mensole Dx e Sx di supporto profilo con 4 battute escludibili

Battuta centrale scorrevole su guide lineari

Stoccaggio portautensili integrato nel basamento, 4 posti

Movimento testa su guide lineari di precisione

Potenziometro regolazione velocità utensile

Ganasce morsa regolabili, in PVC

Lunghezza utensile max. (mm)
95
Diametro utensile max. (mm)
10
Velocità utensile (giri/min)
1.000 ÷ 10.000
Corse (X-Y-Z) (mm)
380 – 150 – 250
Capacità morse a 90° (mm)
140 x 120
Morse orizzontali con doppio pressore e dispositivo di bassa pressione
2
Morse verticali con dispositivo di bassa pressione
2
Coppia di morse verticali con dispositivo di bassa pressione su mensole laterali

Sistema di lubrificazione micronebbia ad acqua con emulsione d'olio

Sistema di lubrificazione ad iniezione

Sistema di refrigerazione ad aria –20° e lubrificazione ad iniezione con 1 ugello per lavorazioni su acciaio inox

Cambio rapido utensile
ISO 30
Maschera con figure standard

Incluso
disponibile
Rotazione pezzo

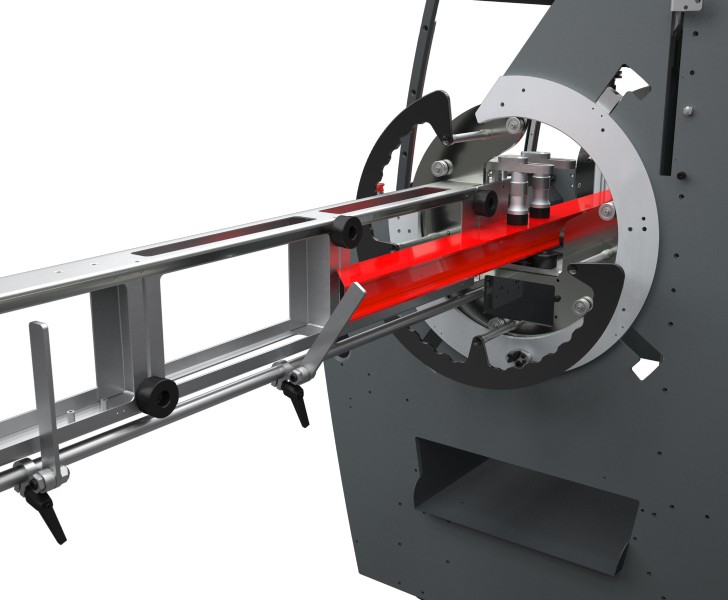

Attraverso il comando di sblocco posto sulla consolle, la ralla con movimento rotatorio, può essere movimentata manualmente con bloccaggio su 4 posizioni predefinite mediante arresti pneumatici, per le lavorazioni da effettuare sulle altre facce del profilo.

Alluminio TKE 158 S Rotazione pezzo Tekna
Alluminio TKE 158 S Cloche comando Tekna
Cloche comando

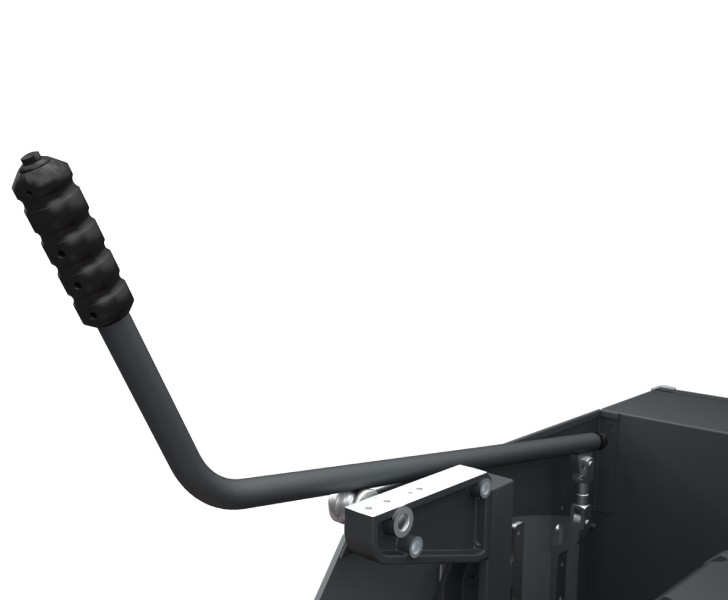

La leva consente di eseguire il movimento verticale dell’unità di fresatura. Sulla cloche è alloggiato il pulsante di avvio del motore. L’elettromandrino dispone di un portautensili con attacco rapido ISO 30; sulle fiancate della macchina sono ricavati 4 alloggiamenti per altrettanti portautensili.

Morse

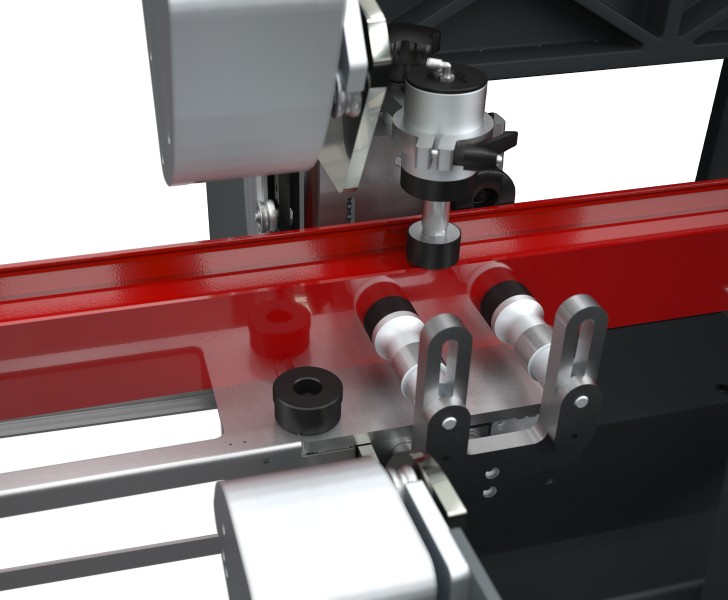

La macchina dispone di morse orizzontali e verticali, a comando pneumatico con dispositivo di bassa pressione e regolabili manualmente, che assicurano il corretto bloccaggio del profilo in macchina.

Alluminio TKE 158 S Morse Tekna
Alluminio TKE 158 S Battute e rulliere Tekna
Battute e rulliere

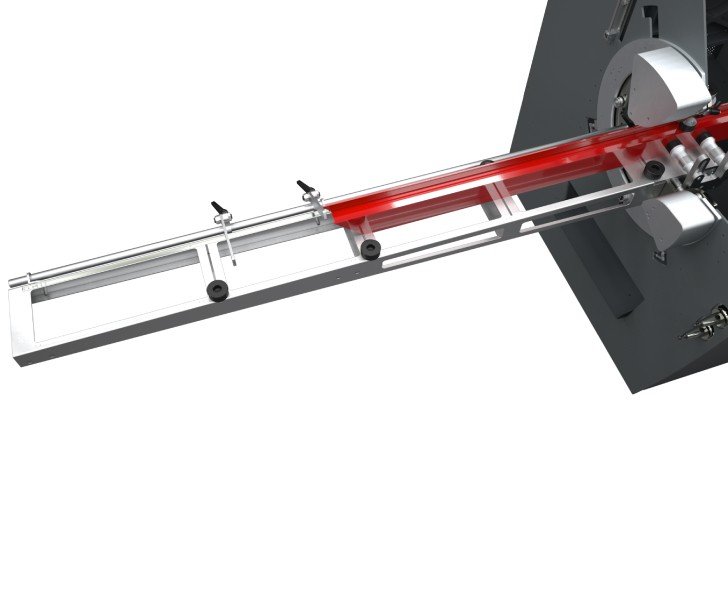

Le rulliere posizionate a destra e sinistra forniscono supporto alla lavorazione di profili di lunghezze considerevoli. Inoltre un sistema di battute, anch’esse destra e sinistra, a regolazione manuale, consente di posizionare correttamente il pezzo in macchina portandolo nell’area di lavorazione.

Controllo con inverter

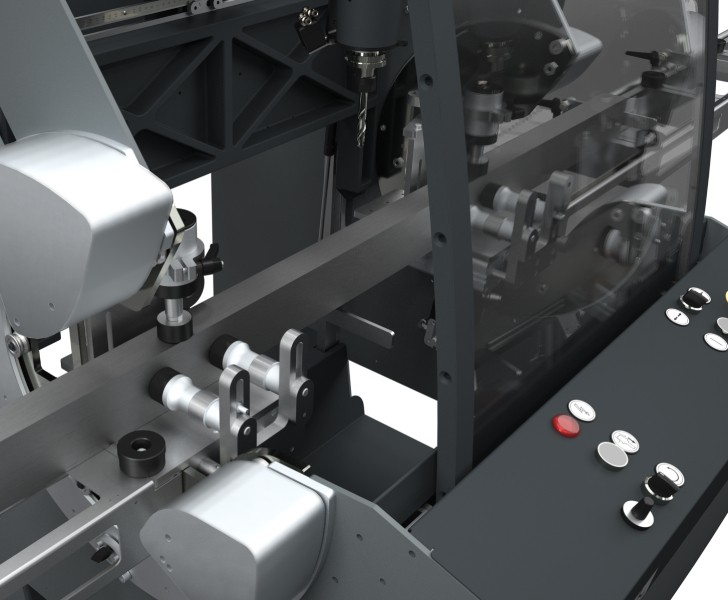

La pulsantiera del pannello di controllo consente la messa in marcia della macchina, accensione motore e apertura/chiusura delle morse. La presenza di inverter consente di variare il numero di giri motore mediante un potenziometro posto sulla consolle. Un sistema di raffreddamento ad aria a -20°C opzionale consente la lavorazione di acciaio inox fino a uno spessore di 2 mm.

Alluminio TKE 158 S Controllo con inverter Tekna
