Bfg 2400

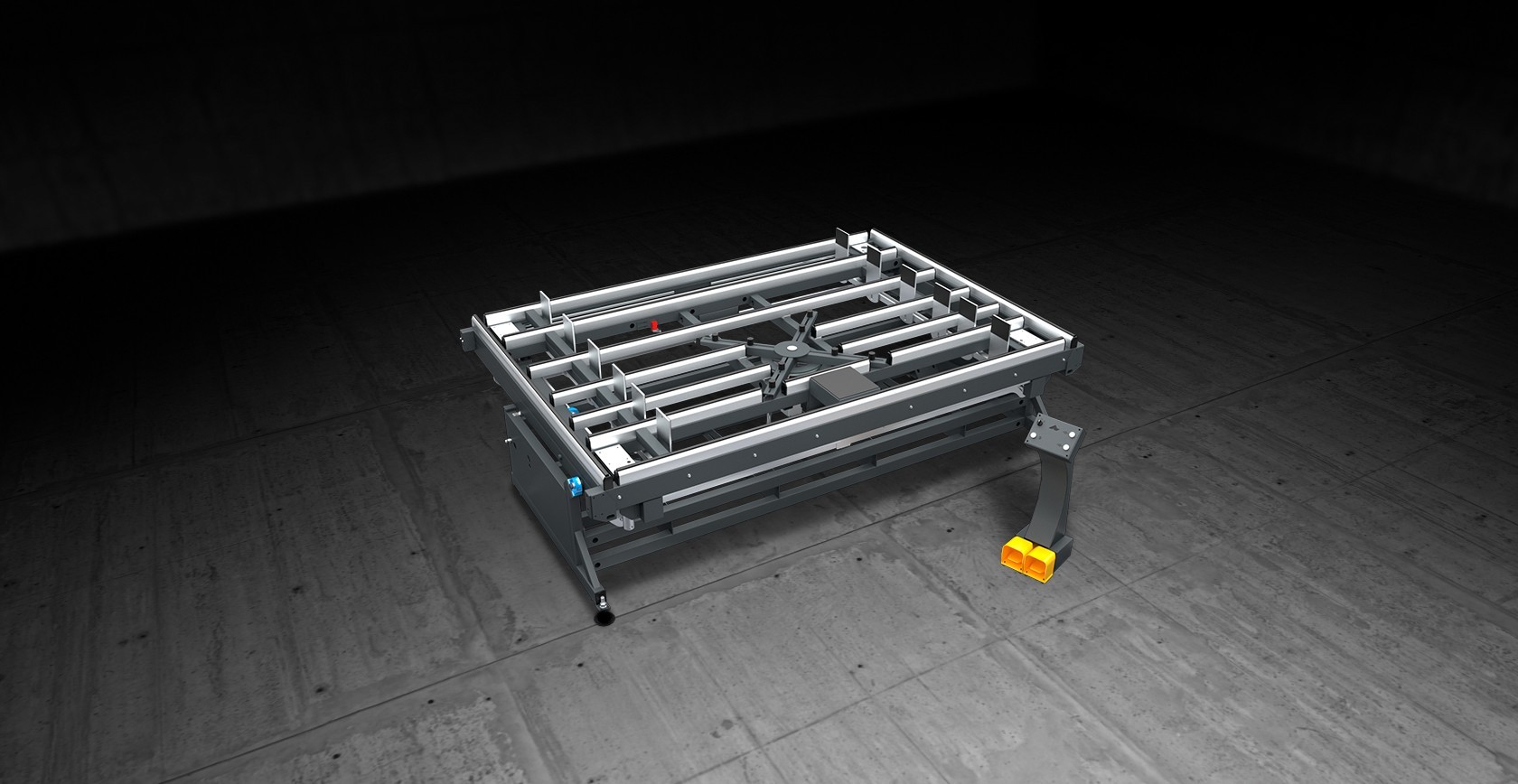

BFG 2400 è un banco dedicato all'assemblaggio della cornice di alluminio con la guarnizione ed il vetro. Mediante una crociera il vetro viene sollevato e grazie ad un sistema di morse autoallineanti le cornici vengono pressate a due a due. Terminata la pressatura dei primi due lati, viene fatta ruotare la crociera ed è possibile pressare gli altri due lati.

Dati Tecnici arrow_drop_down
BLOCCAGGIO PEZZO
Dimensioni massime di pressaggio (mm)
2.400 x 2.400
Dimensioni minime di pressaggio (mm)
400 x 400
PIANI DI LAVORO
Piano di lavoro regolabile in altezza (mm)
920 ÷ 980
Superfici di contatto ricoperte con PVC duro antifrizione

CARATTERISTICHE
Sistema di sollevamento pneumatico del vetro a 2 posizioni

Piedini con fori per fissaggio a terra

Peso (kg)
420
Portata massima (kg)
240
Consumo aria (Nl/min)
300
DIMENSIONI
Lunghezza (mm)
3000
Dimensioni L x P x H (mm)
3.420 x 1.950 x 990
Incluso
disponibile

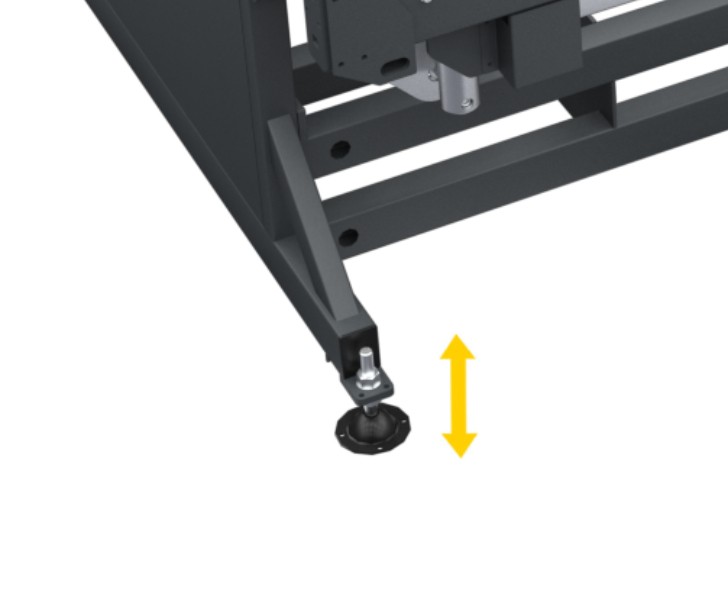

Piedini regolabili

Piedini regolabili in altezza assicurano il corretto raggiungimento dell’altezza desiderata del piano di lavoro ed il perfetto allineamento con gli altri prodotti della Linea Dinamica. Consentono inoltre il fissaggio a terra mediante appositi fori.

Alluminio Bfg 2400 Piedini regolabili Tekna

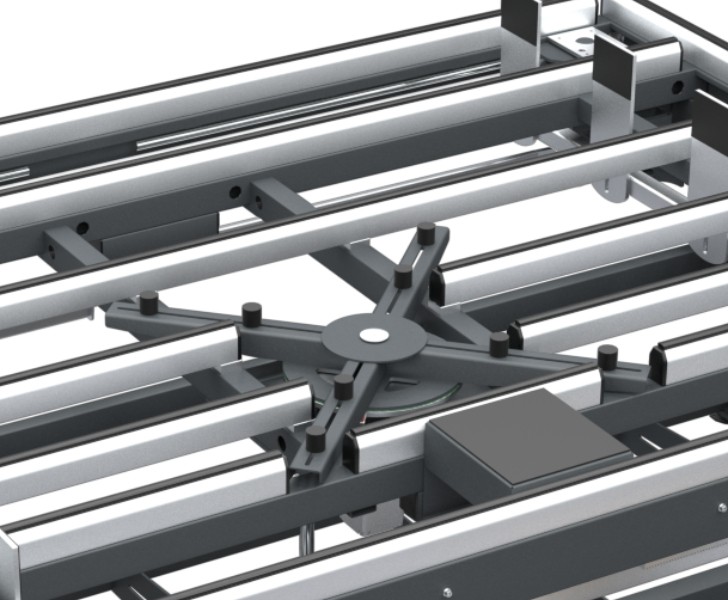

Alluminio Bfg 2400 Piani di appoggio in PVC duro antifrizione Tekna
Piani di appoggio in PVC duro antifrizione

Il piano d’appoggio in PVC duro antifrizione assicura grande scorrevolezza della cornice consentendo facilità di movimentazione.

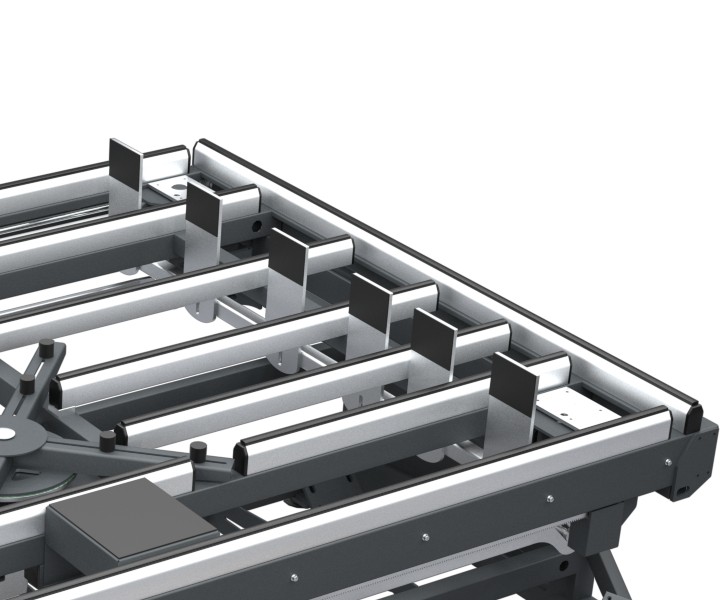

Sistema di pressaggio per metratura

Due carri paralleli azionati da cilindri di grandi dimensioni consentono l'inserimento del profilo sul vetro, fino ad una dimensione minima dell'anta di 400 x 400 mm.

Alluminio Bfg 2400 Sistema di pressaggio per metratura Tekna
