Système de référence mesure et support profil avec mouvement de la butée sur axe à CN et lecture électronique par bande magnétique absolue. Équipé d'un système de mesure électronique qui permet de sauvegarder les données sur une mémoire interne ou de les transférer en temps réel à un PC ou à l'unité de contrôle d'une tronçonneuse via Bluetooth. Permet des usinages avec une grande précision et répétabilité de positionnement.

Estimate Request

Données techniques

CARACTÉRISTIQUES DE LA MACHINE

Contrôle électronique axe X

Rouleaux en matière plastique ou en acier sur roulements à billes

Entraîné par un servomoteur à engrenage planétaire

Course utile (mm)

3.000 ÷ 7.000

Largeur rouleaux (mm)

300

Diamètre rouleaux (mm)

Poids maximum profilé pouvant être chargé (kg/m)

100

Pas rouleaux (mm)

200

Nombre rouleaux sur convoyeur à rouleau

Hauteur plan convoyeur à rouleau (mm)

850 ÷ 1.030

Nombre pieds de support

Détection position butée mobile par le biais d’un système de mesure direct avec bande magnétique

Butée relevable

CARACTÉRISTIQUES DU CONTRÔLE

API avec afficheur graphique intégré 15”

Fonctionnalité écran tactile

Ports RS232

Carte de réseau WLAN

Connexion signal d'avancement du cycle de coupe

Importation et gestion listes de coupe

Logiciel interface opérateur graphique

Ports USB

Carte de réseau RJ45

MESUREUR ÉLECTRONIQUE PARCLOSE

Longueur minimale mesurable (mm)

150

Longueur maximum mesurable (mm)

3.000

Résolution (mm)

0,1

Précision (mm)

± 0,1

Batteries alimentation électrique

4 x 1,5V AA

Autonomie nominale (heures)

150

Stockage données sur mémoire interne

Transfert données via Bluetooth

Référence pour mesures relatives

Inclus

Disponible

Kit de connexion à la tronçonneuse

Le système de support et de mesure peut être combiné avec une large gamme de machines. Au moyen d'une bride en acier spéciale, la liaison mécanique avec la machine de coupe est réalisée, de manière précise et rigide.

Rouleau

Le profil est transporté sur des rouleaux d'un diamètre de 50 mm, qui permettent un coulissement et un positionnement efficaces, en évitant d'endommager la surface.

Butée de référence

La référence est assurée par une butée mobile positionnée sur un chariot coulissant sur un axe linéaire. Le positionnement est obtenu par une courroie crantée protégée des copeaux, entraînée par un servomoteur qui, au moyen d'un engrenage planétaire, permet un positionnement exact sur la longueur de la pièce à couper, avec une référence précise sur le centre de la lame.

Contrôle

Au moyen d'une API éprouvée, il est possible d'effectuer la préparation des listes de coupe, permettant ensuite le repositionnement de la butée en mode séquentiel et automatique. L'interface utilise un écran tactile de 10,4" et un logiciel qui permet la saisie manuelle des données ou leur importation à partir d'une source externe.

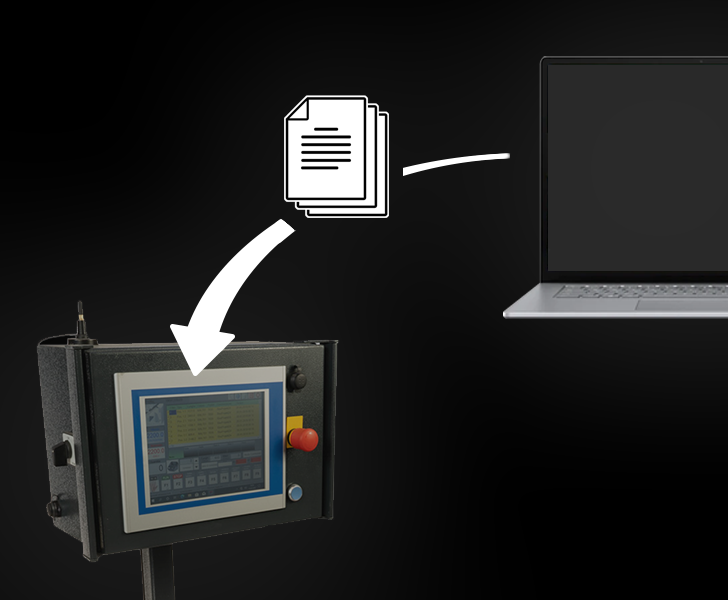

Activation de l'importation de listes de coupe

Le contrôle est configuré pour importer des listes de coupe créées par des logiciels dédiés. Les fichiers traités peuvent être importés directement à partir de PC ou de dispositifs portables via des interfaces standard telles que : USB, LAN, WLAN, RS232.

Mesureur électronique de parcloses

Instrument de mesure de la longueur des profils de parcloses. Il peut mesurer les dimensions selon deux gammes : 150 mm à 2 350 mm et 803 mm à 3 000 mm. Il est possible de passer d'une gamme à l'autre à tout moment en appuyant sur un bouton, ce qui permet d'obtenir une seule grande plage de travail allant de 150 mm à 3 000 mm. Il dispose d'une fonction « zéro » permettant de définir des points de référence utiles pour prendre des mesures relatives. Le mesureur électronique possède sa propre interface de données pour enregistrer les valeurs mesurées dans un module de mémoire ou dans l'unité de contrôle, ou pour les transférer à un PC via une connexion Bluetooth.
