TKE  944

Centre d’usinage CN à 4 axes doté d'un portique mobile et conçu pour le perçage, fraisage et taraudage, avec n’importe quel angle de -90° à +90° de barres ou de pièces en aluminium, PVC, alliages légers en général et acier. L’électrobroche avec puissance de 8,5 kW et porte-outil ISO 30 permettent d’exécuter des usinages, même difficiles, avec d’excellents résultats au niveau de la précision et de la rapidité. Il est possible d’utiliser la machine en mode pendulaire (mod. 7.000), une méthode de travail qui permet de réduire au minimum les temps d’indisponibilité, dans la mesure où il est possible d’effectuer le changement d’outil (chargement/déchargement) en temps « masqué ». Le système assure par ailleurs, entre les deux zones d'usinage, la réalisation de pièces différentes. Le magasin outils automatique est disponible avec une solution fixe à bord de la machine à 4/8 postes, adaptée pour les usinages à plusieurs pièces. Un magasin à 12 postes à bord du chariot est également disponible, il est idéal pour permettre une opération rapide de changement d’outil et il est adapté au mode de fonctionnement pendulaire. Le portique est doté d'une cabine de protection qui non seulement protège l'opérateur, mais permet également de réduire l'impact acoustique sur l’environnement.

Données techniques arrow_drop_down
COURSES DES AXES
AXE X (longitudinal) (mm)
4.000 ; 7.000
AXE Y (transversal) (mm)
1.070
AXE Z (vertical) (mm)
550
AXE C (rotation verticale-horizontale de la tête)
-90° ÷ +90°
Incréments positionnement axe C
0,01°
ÉLECTROBROCHE
Puissance maximum en S1 (kW)
8,5
Vitesse maximum (tours/min)
24.000
Couple maximum (Nm)
13,5
Porte-outil (spécial Tekna)
ISO 30
Refroidissement par air avec ventilateur électrique

MAGASIN OUTILS AUTOMATIQUES (version 4.000)
Dimension maximum des outils stockables dans le magasin revolver (mm)
Ø = 180 - L = 200
Nombre maximum de renvois d'angle stockables dans le magasin automatique
2
Magasin outils automatique à 12 postes à bord du chariot

Magasin outils à 4 postes fixes gauche

Magasin outils à 8 postes fixes gauche

Dimension maximum des outils stockables dans le magasin à 4/8 postes (mm)
Ø = 120 - L = 180
Nombre de renvois d'angle stockables dans le magasin à 7 postes
2
Dimension maximum des outils stockables dans le magasin à 7 postes (mm)
Ø = 180 - L = 200
Magasin outils à 7 postes fixes gauche

MAGASIN OUTILS AUTOMATIQUE (version 7 000)
Magasin outils automatique à 12 postes à bord du chariot

Nombre maximum de renvois d'angle stockables dans le magasin automatique
2
Dimension maximum des outils stockables dans le magasin revolver (mm)
Ø = 180 - L = 200
CAPACITÉ DE TARAUDAGE (avec mâle sur aluminium et orifice débouchant)
Avec compensateur
M8
POSITIONNEMENT DU PROFILÉ
Nombre maximum de butées de référence pneumatiques
2
Butées latérales de référence de la pièce pneumatiques (4.000 – 7.000)
1 – 2
Butée latérale pneumatique additionnelle avec système de gestion indépendante des étaux (version 4.000)

SERRAGE DE LA PIÈCE
Nombre standard d'étaux pneumatiques (4 000 – 7 000)
4 – 8
Nombre maximum d'étaux pneumatiques (4 000 – 7 000)
12 – 16
Presseur horizontal double sur étaux pneumatiques pour usinage de deux profilés en parallèle

Positionnement automatique des étaux au moyen de l'axe X

CAPACITÉ D’USINAGE
Inclus
Disponible

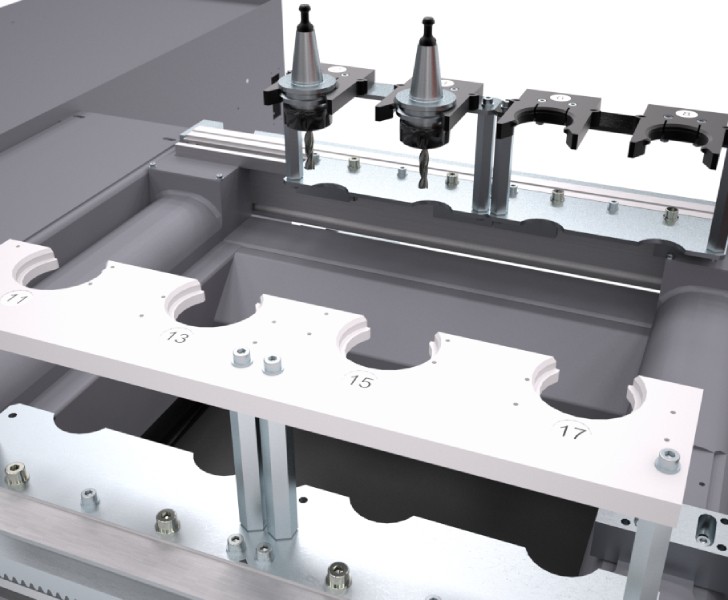

Magasin outils

Deux configurations sont prévues pour le magasin porte-outils automatique. La première prévoit un ou deux magasins fixes à 4/8 logements, montés sur le côté gauche de la machine ; elle est spécifique pour le fonctionnement sur une seule zone d'usinage en mode à une seule pièce ou multipièces. La deuxième configuration exclut ou intègre les magasins fixes et prévoit un magasin automatique à 12 logements, à bord du chariot, qui se déplace le long de l'axe X. Cette solution, nécessaire pour exécuter des usinages en mode pendulaire (uniquement mod. 7 000 mm), permet de réduire considérablement les temps de changement d'outil et d'augmenter par conséquent la productivité et l'efficacité de la machine.

Aluminium TKE 944 Magasin outils Tekna
Aluminium TKE 944 Étaux Tekna
Étaux

Le groupe étaux garantit un serrage correct et sûr des profilés en aluminium, acier et alliages légers. La dimension des étaux, ainsi que l'ample course en forme d'Y de l'électrobroche permettent à cette machine d'usiner des profilés de grandes dimensions pour tout type d'application civile ou industrielle. Chaque groupe coulisse sur le plan de la machine par le biais de guides linéaires spéciaux. Le positionnement est géré au moyen de l'axe X. Il est possible de monter des cales rapidement et avec précision, ce qui rend la machine extrêmement polyvalente. Le groupe d’étaux est disponible, en option, avec un double presseur, pour usiner deux profilés en parallèle.

Électrotête
L'électrobroche de 8,5 kW en S1 à couple élevé permet d'effectuer des usinages lourds. Le déplacement de l'électrobroche le long de l'axe C permet d'effectuer les rotations de -90° à +90°, et donc de travailler le profil sur 3 faces sans avoir à le repositionner. Elle peut être employée sur certains types d'extrudés en acier, de même que sur des profilés en aluminium, grâce à la disponibilité d'un système de lubrification à micro-brouillard à émulsion d'huile ou, en option, à huile à diffusion minimale.
Aluminium TKE 944 Électrotête Tekna
Aluminium TKE 944 Positionnement du profilé Tekna
Positionnement du profilé

La machine est équipée de deux butées de référence pneumatiques ; robustes et précises, elles permettent d'usiner un ou deux profils en mode à pièces multiples ou pendulaire (uniquement modèle 7.000). Pour positionner avec précision les pièces sur le plan de travail, la machine peut être également équipée, en option, d'un système laser qui décèle la présence de chaque profilé et en permet la référence sans avoir besoin de butées mécaniques.

Étaux supplémentaires (Optionnel)

Si nécessaire, des étaux supplémentaires peuvent être installés en plus de l'équipement standard de la machine. De cette manière, il est possible de garantir un serrage parfait des barres ou des sections de barres, même dans les cas complexes dus au nombre, à la taille ou au type de profils à usiner. Les étaux supplémentaires permettent également une plus grande polyvalence dans la position des étaux en fonction de la longueur des pièces et des usinages à réaliser.

Aluminium TKE 944 Étaux supplémentaires Tekna
Aluminium TKE 944 Appareil de mesure des dimensions du profilé Tekna
Appareil de mesure des dimensions du profilé (Optionnel)

La machine peut être équipée en option d'un dispositif électronique permettant de corriger automatiquement les erreurs dimensionnelles concernant la longueur, la largeur et la hauteur de la pièce. De cette manière, les caractéristiques de précision de la machine ne sont pas influencées par les différences entre les dimensions théoriques et les dimensions réelles de la pièce en cours d'usinage. Ce dispositif exécute avec précision le palpage de la pièce brute dans plusieurs positions, pour permettre la correction des usinages le long de toute sa longueur, même en cas de profilés déformés ou voilés.
